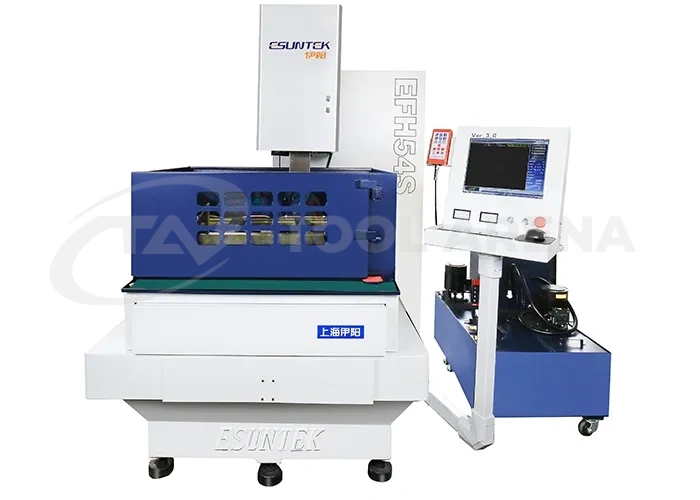

Электроэрозионный станок EFH54S

Высокоточный станок проволочной электроэрозионной обработки с молибденовой проволокой, предназначенный для прецизионной резки в инструментальном производстве. Многопроходная обработка с импортной сервоприводной системой, линейными направляющими и шарико-винтовыми передачами обеспечивает стабильное качество при изготовлении пресс-форм, штампов и прецизионных деталей.

Технические характеристики

Сбалансированная конфигурация

Модель EFH54S предлагает сбалансированную конфигурацию, отвечающую потребностям большинства промышленных применений. Производительность резки оптимизирована за счёт высокоэффективного импульсного блока питания и прецизионно управляемой сервоприводной системы.

• Точность позиционирования при правильной калибровке достигает ±0,005 мм.
• Скорость подачи проволоки регулируется в диапазоне 0,5–12,5 м/с.
• Станок обеспечивает стабильную резку средних и толстых заготовок.

Ключевые особенности

EFH54S объединяет передовые технологии для повышения эффективности обработки при снижении нагрузки на оператора. Каждый компонент тщательно подобран для обеспечения долговечности, точности и простоты обслуживания.

• Функция защиты от столкновения молибденовой проволоки
• Функция блокировки при обрыве проволоки
• Функция автоматического отключения питания после выключения компьютера
• Функция выбора парковочного положения катушки проволоки
• Функция автоматического снятия проволоки
• Функция переключения скорости подачи проволоки
• Функция автоматического управления рабочей подсветкой
• Функция оповещения о контакте молибденовой проволоки с заготовкой
• Функция самодиагностики неисправностей
• Функция блокировки и разблокировки программного обеспечения верхнего уровня

Высокоточная обработка

Перед отгрузкой станок калибруется с помощью лазерного интерферометра, что обеспечивает высокую точность позиционирования и повторяемость в процессе работы. Серводвигательная система управления обеспечивает плавное движение и точный контроль разряда на протяжении всего процесса резки.

Надёжная конструкция станка

Станина выполнена по С-образной схеме из высококачественного чугуна Meehanite, что обеспечивает отличную жёсткость и виброустойчивость. Такая конструкция гарантирует стабильную работу даже при длительных непрерывных циклах обработки.

Передовая система ЧПУ (AutoCut)

Интегрированная система ЧПУ AutoCut объединяет программирование и управление станком на одной платформе, делая работу более эффективной и удобной для оператора. Система обладает высокой помехоустойчивостью, обеспечивая стабильную работу в промышленных условиях.

Простота эксплуатации и обслуживания

Переносной пульт управления позволяет оператору выполнять основные функции без обращения к главной панели управления, повышая эффективность и удобство работы. Большинство расходных деталей, таких как направляющие ролики и проволоконаправители, могут быть заменены легко, без привлечения специализированного персонала.

Конструкция станка

Механическая конструкция EFH54S разработана для обеспечения долгосрочной стабильности, высокой точности и минимальных требований к обслуживанию.

Станина

Станина изготовлена из высокопрочного чугуна и проходит термообработку для улучшения распределения внутренних напряжений. Это обеспечивает повышенную жёсткость и долгосрочную геометрическую стабильность.

Система направляющих

Станок использует направляющие THK, которые проходят прецизионную шлифовку за один проход для обеспечения плавного движения и высокой точности. Централизованная система смазки дополнительно повышает долговечность и снижает износ.

Система подачи проволоки

Система подачи проволоки оснащена механизмом постоянного натяжения для поддержания стабильных условий резки. Это помогает снизить частоту обрывов проволоки и улучшить общее качество обработки.

Система режущей жидкости

Четырёхступенчатая система фильтрации обеспечивает чистоту режущей жидкости, что повышает стабильность обработки и продлевает срок службы компонентов. Закрытая конструкция предотвращает разбрызгивание жидкости и поддерживает чистоту рабочей зоны.

Области применения

EFH54S широко применяется в отраслях, требующих высокой точности и обработки сложной геометрии. Особенно подходит для обработки электропроводных материалов с жёсткими допусками.

• Изготовление пресс-форм и штампов
• Прецизионные компоненты автомобилестроения
• Детали авиакосмической отрасли
• Компоненты медицинских изделий

Почему выбирают EFH54S

По сравнению со стандартными станками проволочной электроэрозионной обработки того же класса EFH54S предлагает лучшие общие характеристики и более низкие эксплуатационные расходы. Оптимизированная конструкция и надёжная система управления делают его идеальным выбором как для начинающих, так и для опытных операторов.

Решение для резки алюминия и меди

Мягкие материалы, такие как алюминий и медь, часто вызывают проблемы при проволочной электроэрозионной обработке. В процессе резки образуются мелкие частицы, которые склонны прилипать к токопроводящему блоку, что приводит к вторичному разряду, ухудшению качества поверхности и нестабильным условиям обработки.

Кроме того, эта проблема увеличивает расход как режущей жидкости, так и молибденовой проволоки, повышая общие эксплуатационные затраты.

Для решения этих задач EFH54S может быть оснащён опциональной системой резки алюминия, которая улучшает стабильность разряда и устраняет типичные трудности при обработке алюминия и меди.
