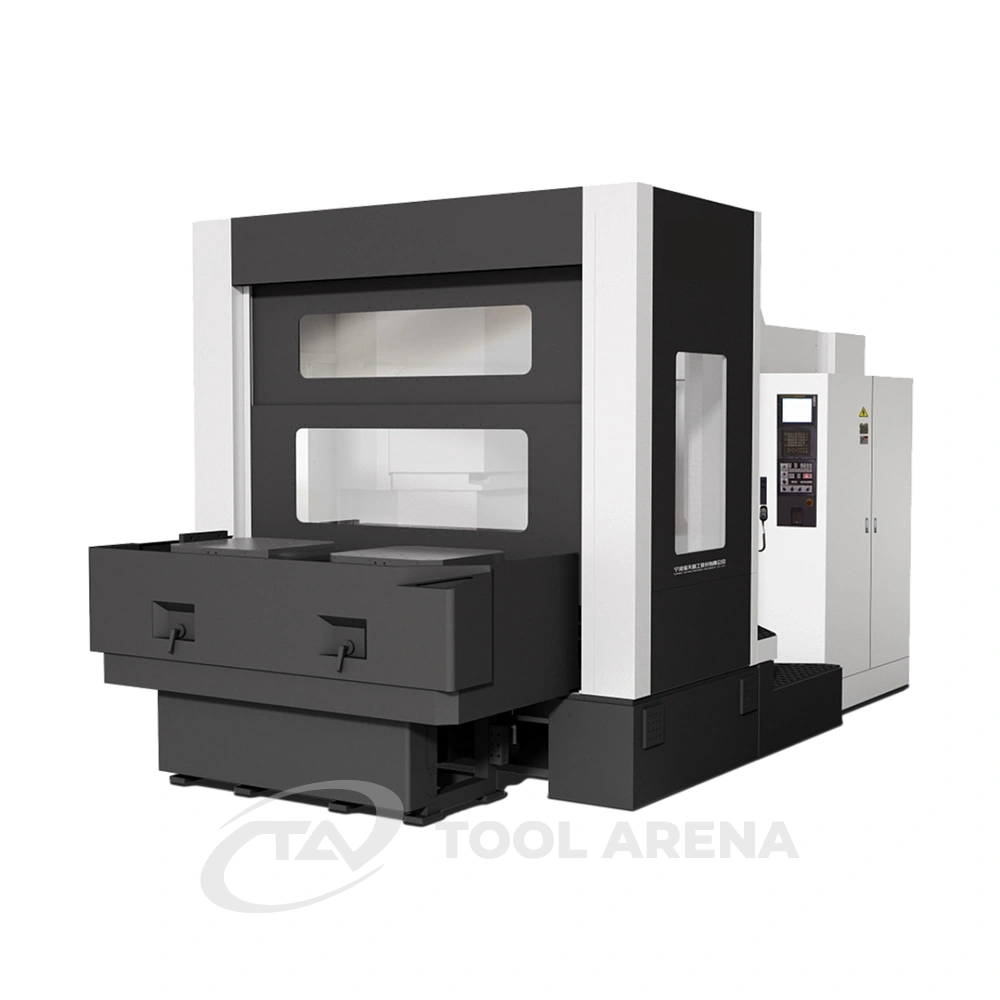

ГОРИЗОНТАЛЬНО-ФРЕЗЕРНЫЙ ОБРАБАТЫВАЮЩИЙ ЦЕНТР H63 II
Артикул:
H63II
Характеристики
Ход по оси X, мм
1050
Ход по оси Y, мм
850
Ход по оси Z, мм
900
Все характеристики
Под заказ
Нашли дешевле?
Получить предложение
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Цена на товар указана ориентировочно БЕЗ НДС. Актуальная цена при запросе КП
Описание
Горизонтальные обрабатывающие центры Н63II с двумя паллетами созданы по передовой японской технологии NIIGATA. В данных металлообрабатывающих центрах использована усовершенствованная станина Т типа, портальная колонна и подвесная конструкция повышенной жесткости, с высокой точностью балансировки, что отвечает жестким требованиям при изготовлении деталей прецизионного класса.
Конструкция станков данной серии позволяет обрабатывать детали за один установ, особенно подходит для корпусных деталей с обработкой отверстий и плоских поверхностей, широко используется в автомобильной, аэрокосмической, железнодорожной промышленности, производстве масляных клапанов, корпусов насосов, деталей горнодобывающей техники, и прочих задачах общего машиностроения.
Горизонтальные фрезерные станки Н63II могут применяться в гибких автоматизированных системах (FMS). Подобные системы могут быть быстро настроены в соответствии с изменениями производственных задач, подходит для многопрофильного, мелкосерийного и среднесерийного производства.
Конструктивные особенностиЦельнолитая станина коробчатого типа, отлитая из высокопрочного чугуна.Станина спроектирована и рассчитана методом конечных элементов и имеет интегрированную структуру. Т-образная интегрированная конструкция станины. Усиленная М-образными рёбрами жёсткости внутренняя полость станины обеспечивает высокую жёсткость и надежную опору направляющих. Колонна изготовлена из цельнолитого высокопрочного чугуна. Колонна представляет из себя вертикальную коробчатую структуру симметричной формы, в связи с чем термическое расширение распределяется равномерно по всей конструкции. Направляющие оси Y типа скольжения имеют большое поперечное сечение. Конструкция обладает высокой демпфирующей способностью и жёсткостью. Ось Y оснащена системой балансировки, использующей балансировочный цилиндр для уменьшения нагрузки на ось. |
|
Шпиндельная бабкаКорпус шпинделя выполнен с удлинённым носом, что позволяет уменьшить длину инструмента для работы на более жёстких режимах резания.Двухступенчатая зубчатая передача обеспечивает большой крутящий момент на низкой скорости. Подшипники вала шпинделя установлены в комбинации 2-х пар радиально-упорных подшипников в передней части шпинделя и двухрядного цилиндрического роликового подшипника в задней части шпинделя для обеспечения высокой жёсткости, необходимой при тяжелой черновой обработке. |
|
Поворотный столВ запатентованной технологии поворотного стола используются специальные подшипники YRT с тремя рядами роликов для осевой и радиальной поддержки.
В качестве опции возможно установить управляемый стол с точностью индексации 0.001°. |
|
Инструментальный магазинИнструментальный магазин оборудован серводвигателем для увеличения скорости смены позиции и точности вращения цепи. Во время обработки можно выполнять смену инструмента в фиксированном положении, поиск инструмента и автоматическую подготовку инструмента, что сокращает время смены инструмента. В базовом оснащении станок оснащен магазином инструмента на 40 позиций. Опционально можно оснастить магазином инструментов на 60, 90 или 120 позиций. |
|
Характеристики
| Рабочая зона | |
| Ход по оси X, мм | 1050 |
| Ход по оси Y, мм | 850 |
| Ход по оси Z, мм | 900 |
| Расстояние от оси шпинделя до стола, мм | 0-850 |
| Расстояние от торца до пов. стола, мм | 200-1100 |
| Скорость быстрых перемещений по (X/Y/Z), м/мин | 32/30/32 |
| Скорость резания по осям (X/Y/Z), м/мин | 12/12/12 |
| Стол | |
| Размер стола, мм | 630x630 |
| Макс. нагрузка на стол, кг | 1300 |
| Индексирование паллеты | 1° ×360 |
| Количество паллет | 2 |
| Автоматическая смена паллет | Есть |
| Тип смены паллеты | Поворотного типа |
| Время замены паллеты, сек | 38 |
| Шпиндель | |
| Максимальная скорость вращения шпинделя, об/мин | 6000 |
| Мощность шпинделя (пост./15мин), кВт | 18.5/22 |
| Крутящий момент (пост./15мин), Нм | 703/837 |
| Тип привода | Коробка передач |
| Конус шпинделя | ВТ50 |
| Инструментальный магазин | |
| Кол-во инструментов в магазине, Т | 40 |
| Штревель | P50T-2-MAS403 |
| Макс. диаметр инструмента, мм | ø120/ø240 |
| Макс. длина инструмента, мм | 500 |
| Макс. вес инструмента, кг | 30 |
| Скорость замены инструмента, сек | 7.5 |
| Дополнительно | |
| Суммарная электрическая мощность, кВа | 45 |
| Габариты станка, ДхШхВ, см | 675x465x380 |
| Вес станка, т | 17 |
