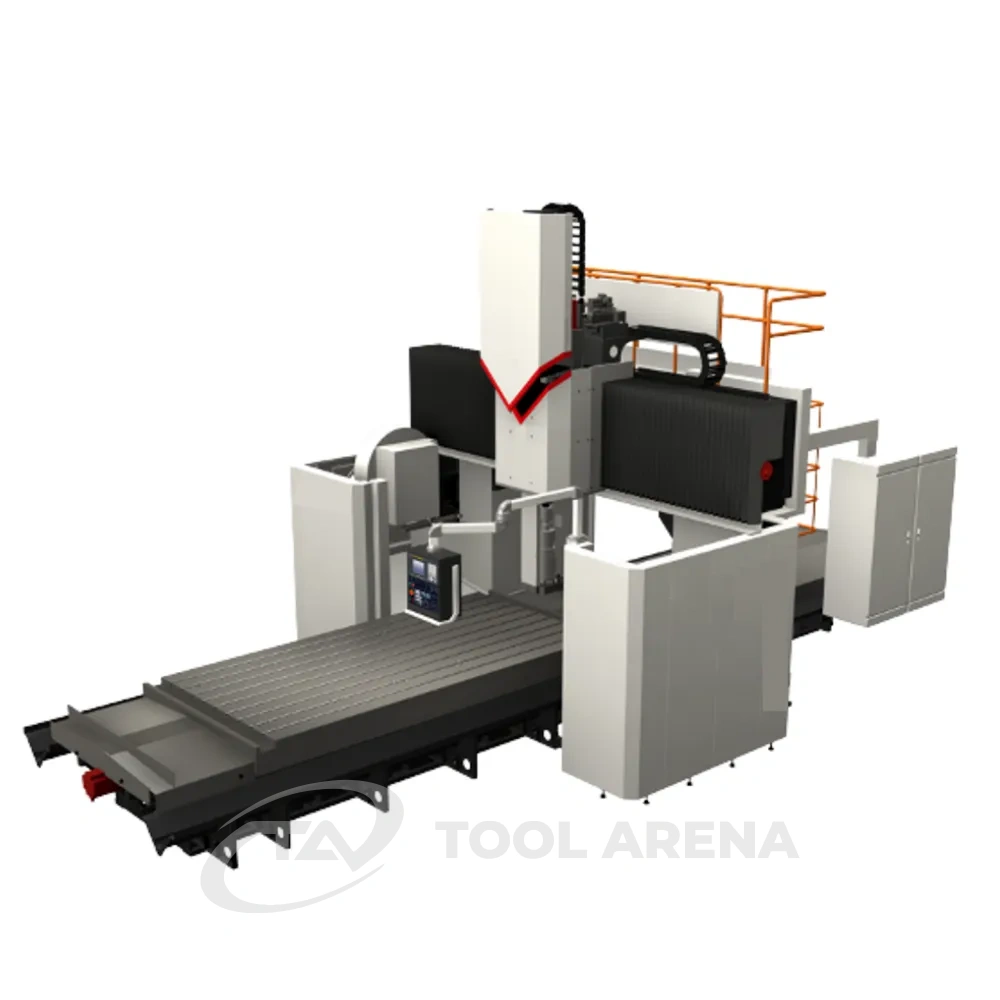

ПОРТАЛЬНЫЙ ОБРАБАТЫВАЮЩИЙ ЦЕНТР GLU18×30

Артикул: GLU18×30

Характеристики

Размер стола, мм

1500x3000

Максимальная нагрузка на стол, т

Размеры Т-образных пазов стола, мм

22x160x9

Все характеристики

Под заказ

Нашли дешевле?

Получить предложение

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Цена на товар указана ориентировочно БЕЗ НДС. Актуальная цена при запросе КП

Описание

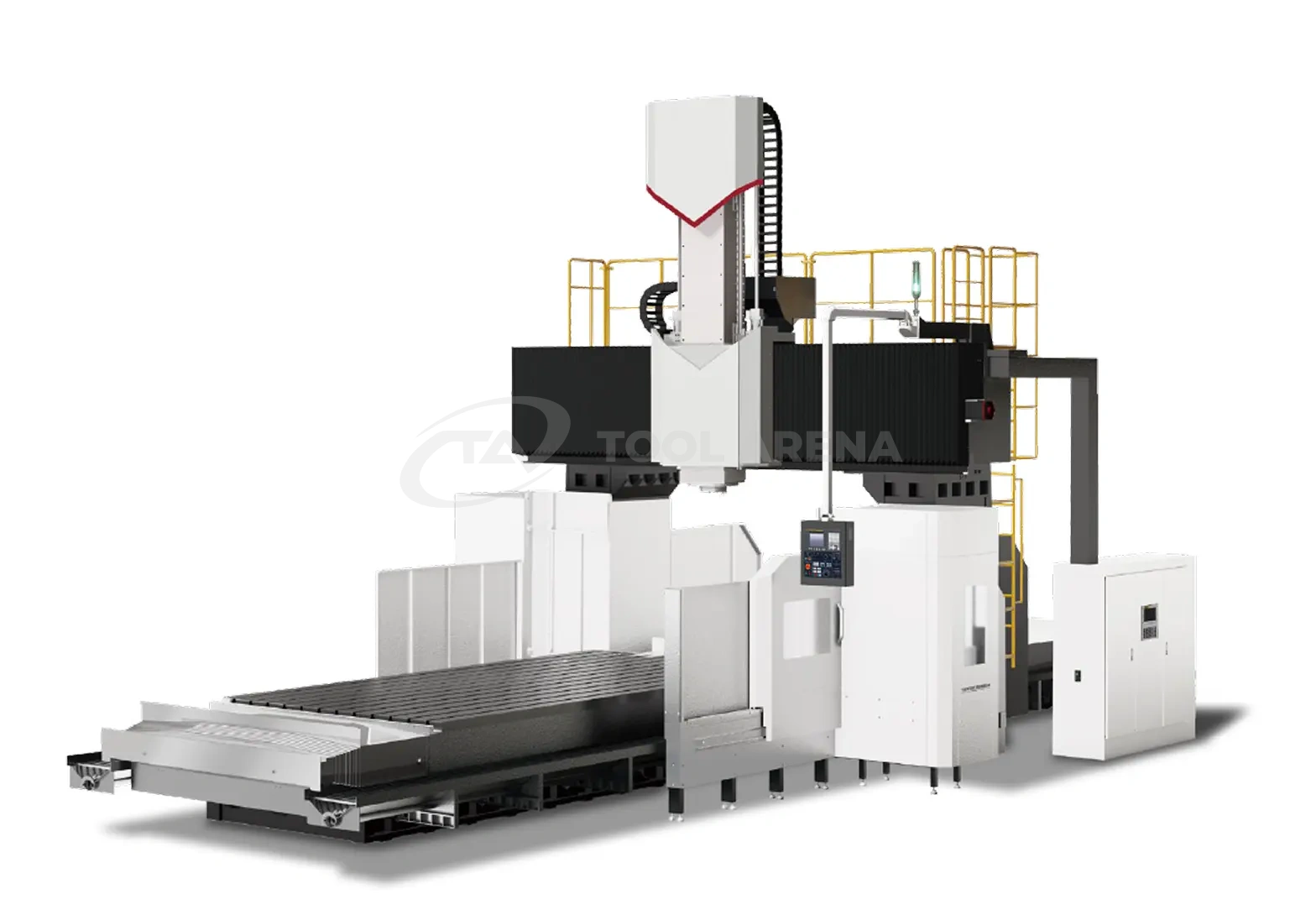

Портальные обрабатывающие центры GLU18x30 с фиксированной траверсой предназначены для высокоточной обработки крупногабаритных и тяжелых деталей. Серия GLU сочетает высокую жесткость конструкции, широкий диапазон обработки и современные технологические решения для обеспечения высокой производительности и точности.

Станки данной серии широко применяются в производстве пресс-форм, аэрокосмической отрасли, энергетике и тяжелом машиностроении.

Стандартная комплектация и опции

Стандартная конфигурация

Система ЧПУ Fanuc
Редуктор
Гидравлический балансир по оси Z
Масляное охлаждение шпинделя
Кабинетное ограждение рабочей зоны без крыши
Система автоматической смазки
Пневматическая система
Трехцветная сигнальная лампа
Конвейер для стружки с тележкой

Дополнительные опции

Система ЧПУ Siemens
Система измерения инструмента
Увеличение высоты колонны 200/400/600 мм
Инструментальный магазин 24/30/40 позиций
Оптические линейки
Ручная/автоматическая фрезерная головка
Подача СОЖ через шпиндель 2/3/7 МПа
Кабинетное ограждение рабочей зоны с крышей
Кондиционер электрошкафа
Маслоотделитель

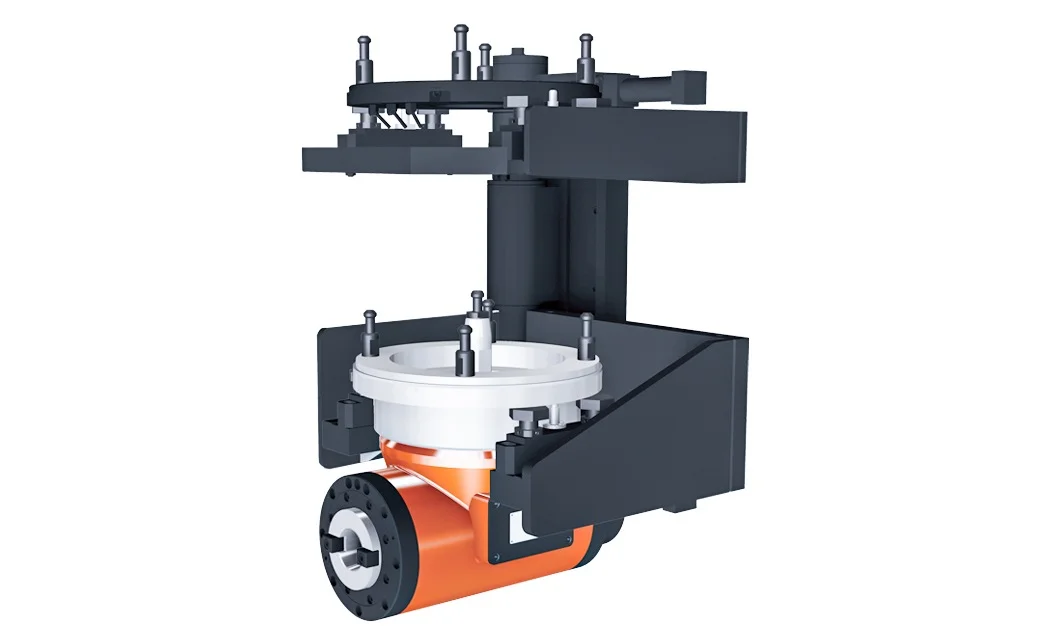

Магазин сменных головок на колонне

Компактная система автоматической смены фрезерных головок снижает вспомогательное время и повышает общую производительность обработки.

Автоматическая смена головок
Сокращение времени переналадки
Повышение эффективности производства

Шпиндельный узел серии e

Шпиндель собственного производства обеспечивает стабильную работу, высокий ресурс и точность обработки.

Частота вращения: до 6000 об/мин
Конус шпинделя: BT50
Редукторный привод с высоким крутящим моментом

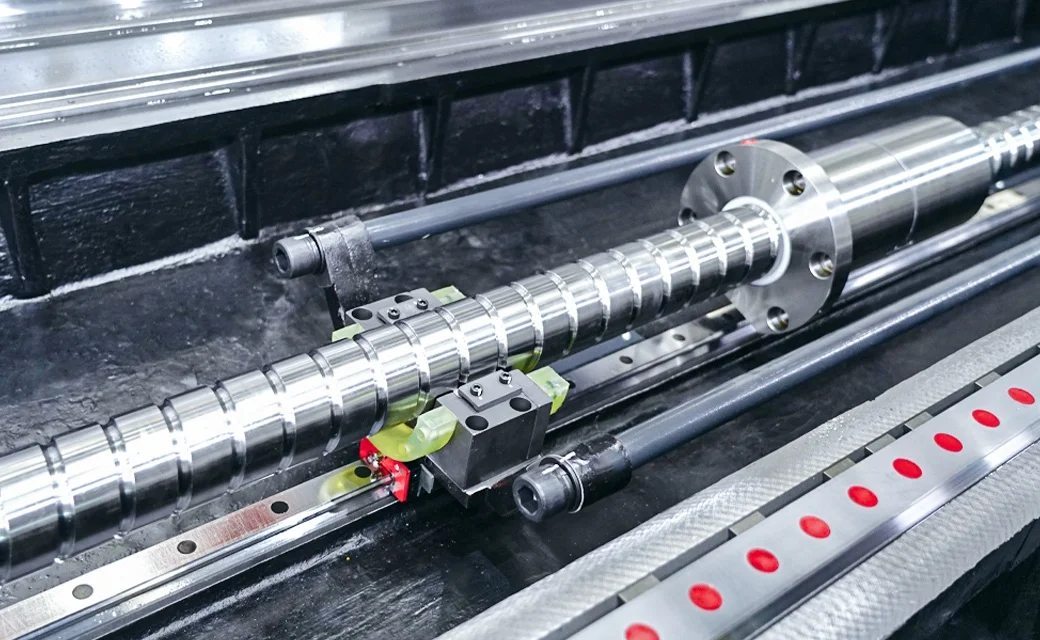

Система промежуточных опор ШВП

Дополнительная система поддержки ШВП обеспечивает оптимальное положение винта и стабильную точность при больших перемещениях.

Повышенная точность позиционирования
Стабильность при длинных ходах
Увеличенный ресурс ШВП

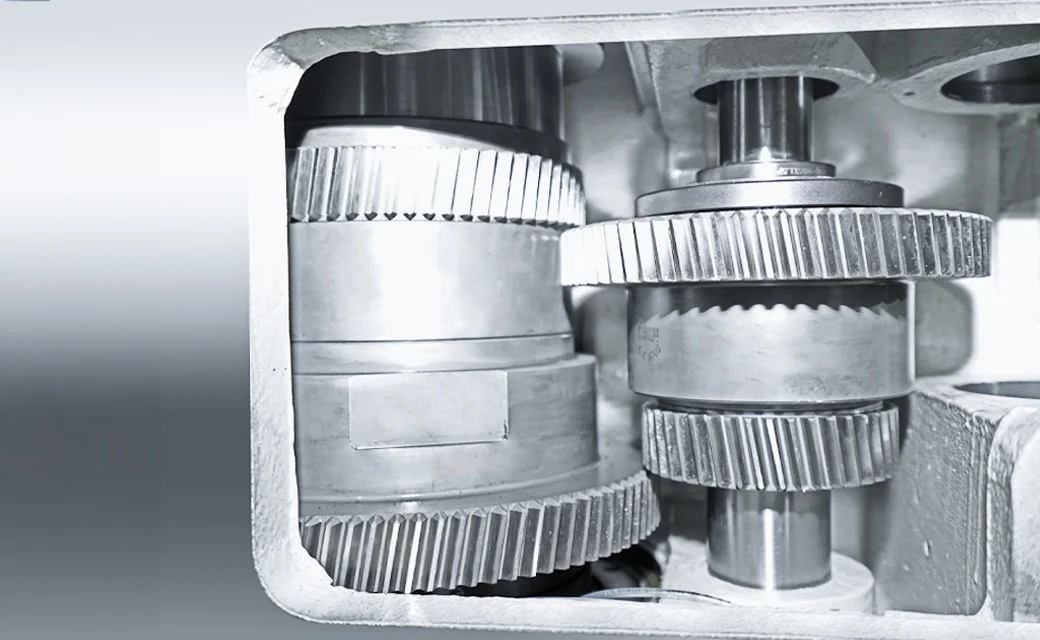

Высокомоментный шестеренчатый редуктор

Двухступенчатый редуктор с автоматическим переключением обеспечивает высокий крутящий момент и стабильную работу при тяжелой обработке.

Автоматическое переключение передач
Высокий крутящий момент
Надежная и простая конструкция

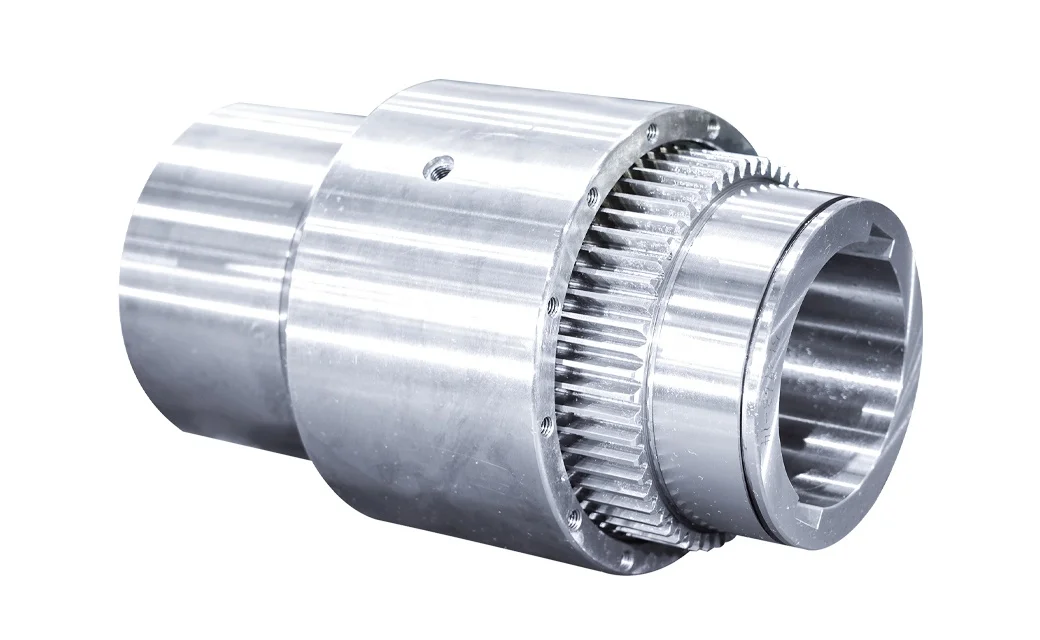

Зубчатая муфта

Главный привод использует зубчатые муфты, обеспечивающие надежную передачу крутящего момента и долговечность системы.

Высокая надежность
Эффективная передача момента
Простая конструкция

Документы

станки GU, GLU, GRU, GNU 1,8 мб

Характеристики

Стол
Размер стола, мм	1500x3000
Максимальная нагрузка на стол, т	10
Размеры Т-образных пазов стола, мм	22x160x9

Рабочая зона
Ход по оси X, мм	3200
Ход по оси Y, мм	1700
Ход по оси Z, мм	1000
Расстояние от торца шпинделя до поверхности стола, мм	250-1250
Расстояние между колоннами, мм	1790
Скорость быстрых перемещений по осям (X/Y/Z), м/мин	15/20/15
Скорость резания по осям (X/Y/Z), м/мин	10/10/10

Шпиндель
Максимальная скорость вращения шпинделя, об/мин	6000
Мощность шпинделя (пост./15мин), кВт	15/18.5
Крутящий момент (пост./15мин), Нм	490/605
Конус шпинделя	ВТ50
Сечение ползуна, мм	350×350 (380x380 опция)

Инструментальный магазин
Кол-во инструментов в магазине, Т	24
Макс. диаметр инструмента, мм	ø110/ø220
Макс. длина инструмента, мм	300
Макс. вес инструмента, кг	20
Тип магазина инструментов	BT50

Дополнительно
Суммарная электрическая мощность, кВА	40

Габариты и вес
Габариты станка, ДхШхВ, мм	9750x4700x5100
Вес станка, т	30
