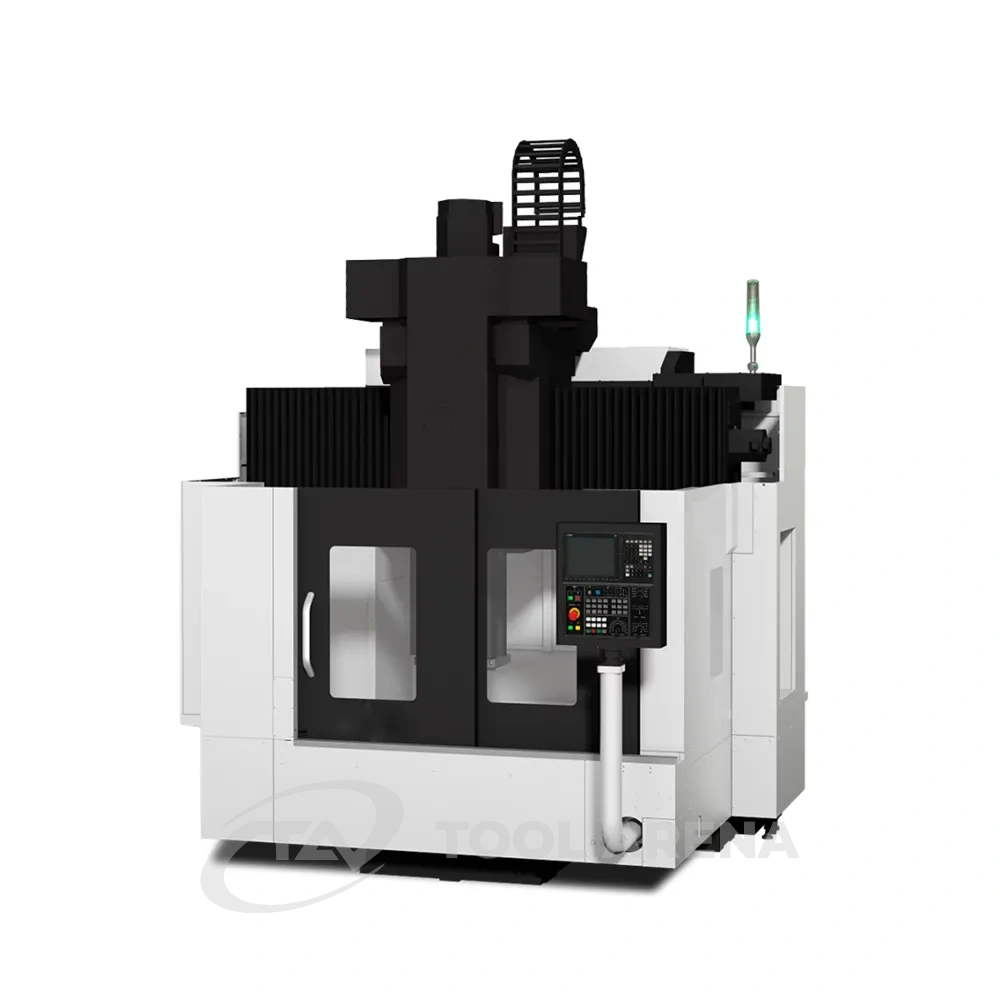

ПОРТАЛЬНЫЙ ОБРАБАТЫВАЮЩИЙ ЦЕНТР GU5 II PLUS
Артикул:
GU5-II-PLUS
Характеристики
Ход по оси X, мм
1300
Ход по оси Y, мм
700
Ход по оси Z, мм
700
Все характеристики
Под заказ
Нашли дешевле?
Получить предложение
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Цена на товар указана ориентировочно БЕЗ НДС. Актуальная цена при запросе КП
Описание
Портальные обрабатывающие центры GU5 II PLUS отличаются высокой жесткостью, симметричной конструкцией и высокой устойчивостью. Основные узлы станка оптимизированы с использованием метода конечных элементов, что обеспечивает идеальное сочетание мощности, точности и динамических характеристик.
Благодаря портальной конструкции с подвижным столом оборудование гарантирует стабильную и высокоточную обработку крупногабаритных деталей. Станок широко применяется в машиностроении, энергетике, транспортной и инструментальной промышленности.
Стандартная комплектация и опции
Стандартная конфигурация
- Система ЧПУ Fanuc
- Редукторный шпиндель
- Гидравлический балансир по оси Z
- Масляное охлаждение шпинделя
- Кабинетное ограждение рабочей зоны без крыши
- Система автоматической смазки
- Пневматическая система
- Трехцветная сигнальная лампа
- Конвейер для стружки с тележкой
Дополнительные опции
- Система ЧПУ Siemens
- Система измерения инструмента
- Увеличение высоты колонны
- Увеличенный ход по оси Z до 1250 мм
- Инструментальный магазин на 24/40/60 позиций
- Оптические линейки
- Ручная или автоматическая фрезерная головка
- Подача СОЖ через шпиндель (2/3/7 МПа)
- Кабинетное ограждение рабочей зоны с крышей
- Кондиционер электрошкафа
- Маслоотделитель
Интегрированная портальная конструкция
Жесткая симметричная конструкция обеспечивает стабильность обработки и высокую точность при работе с тяжелыми заготовками.
- Ход по оси X: 1600 мм
- Ход по оси Y: 700 мм
- Ход по оси Z: 800 мм
- Расстояние между колоннами: 1600 мм
- Размер рабочего стола: 1400 × 700 мм
- Максимальная нагрузка на стол: 2 т
Мощный шпиндель с редукторным приводом
Шпиндель с редукторной передачей обеспечивает высокий крутящий момент и эффективную обработку труднообрабатываемых материалов.
- Частота вращения шпинделя: до 6000 об/мин
- Мощность шпинделя: 15/18,5 кВт
- Крутящий момент: до 522 Н·м
- Конус шпинделя: BT50
- Сечение ползуна: 350 × 350 мм
Высокая динамика перемещений
Современная система приводов обеспечивает точность позиционирования и высокую производительность обработки.
- Рабочие подачи (X/Y/Z): 12/12/10 м/мин
- Быстрые перемещения (X/Y/Z): 24/24/15 м/мин
- Расстояние от торца шпинделя до стола: 155–955 мм
Инструментальный магазин
Автоматическая смена инструмента расширяет технологические возможности станка и повышает эффективность производства.
- Емкость инструментального магазина: 24 позиции (опция)
- Максимальный диаметр инструмента: Ø110/Ø200 мм
- Максимальная длина инструмента: 300 мм
- Максимальный вес инструмента: 20 кг
Характеристики
| Рабочая зона | |
| Ход по оси X, мм | 1300 |
| Ход по оси Y, мм | 700 |
| Ход по оси Z, мм | 700 |
| Расстояние от торца шпинделя до поверхности стола, мм | 205-905 |
| Расстояние между колоннами, мм | 1570 |
| Скорость быстрых перемещений по осям (X/Y/Z), м/мин | 24/24/15 |
| Скорость резания по осям (X/Y/Z), м/мин | 12/12/10 |
| Стол | |
| Размеры Т-образных пазов стола, мм | 5x18x150 |
| Размер стола, мм | 1400x700 |
| Максимальная нагрузка на стол, т | 2 |
| Шпиндель | |
| Максимальная скорость вращения шпинделя, об/мин | 6000 |
| Мощность шпинделя (пост./15мин), кВт | 15/18.5 |
| Крутящий момент (пост./15мин), Нм | 316/522 |
| Тип привода | Редуктор |
| Конус шпинделя | ВТ50 |
| Инструментальный магазин | |
| Кол-во инструментов в магазине, Т | 24 |
| Штревель | P50T-II-MAS403 |
| Макс. диаметр инструмента, мм | ø110/ø200 |
| Макс. длина инструмента, мм | 300 |
| Макс. вес инструмента, кг | 20 |
| Тип магазина инструментов | Arm type |
| Дополнительно | |
| Суммарная электрическая мощность, кВА | 40 |
| Габариты и вес | |
| Габариты станка, ДхШхВ, мм | 3900x4000x4300 |
| Вес станка, т | 13 |
