ПОРТАЛЬНЫЙ ОБРАБАТЫВАЮЩИЙ ЦЕНТР GUe5 II PLUS
Артикул:
GUe5-II-PLUS
Характеристики
Размер стола, мм
1400x700
Максимальная нагрузка на стол, т
2
Размеры Т-образных пазов стола, мм
5x18x150
Все характеристики
Под заказ
Нашли дешевле?
Получить предложение
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Цена на товар указана ориентировочно БЕЗ НДС. Актуальная цена при запросе КП
Описание
Портальные обрабатывающие центры GUe5 II PLUS обладают высокой жесткостью, симметричной конструкцией и высокой устойчивостью. Конструкция основных узлов станка оптимизирована методом конечных элементов, что обеспечивает идеальное сочетание мощности, крутящего момента и высокой точности обработки.
Станок оснащается высокопроизводительным мотор-шпинделем, обеспечивающим стабильную и эффективную обработку деталей в условиях серийного и единичного производства. Данное оборудование применяется в машиностроении, энергетике, металлургии и других отраслях тяжелой промышленности.
В базовой комплектации станок оснащен мотор-шпинделем с частотой вращения до 6000 об/мин и конусом BT50, что гарантирует высокую производительность и точность обработки.
Стандартная комплектация портальных центров с ЧПУ GUe5 II PLUS включает:
- Система ЧПУ Fanuc
- Мотор-шпиндель 6000 об/мин
- Гидравлический балансир по оси Z
- Масляное охлаждение шпинделя
- Система автоматической смазки
- Пневматическая система
- Кабинетное ограждение рабочей зоны без крыши
- Конвейер для стружки с тележкой
- Трехцветная сигнальная лампа

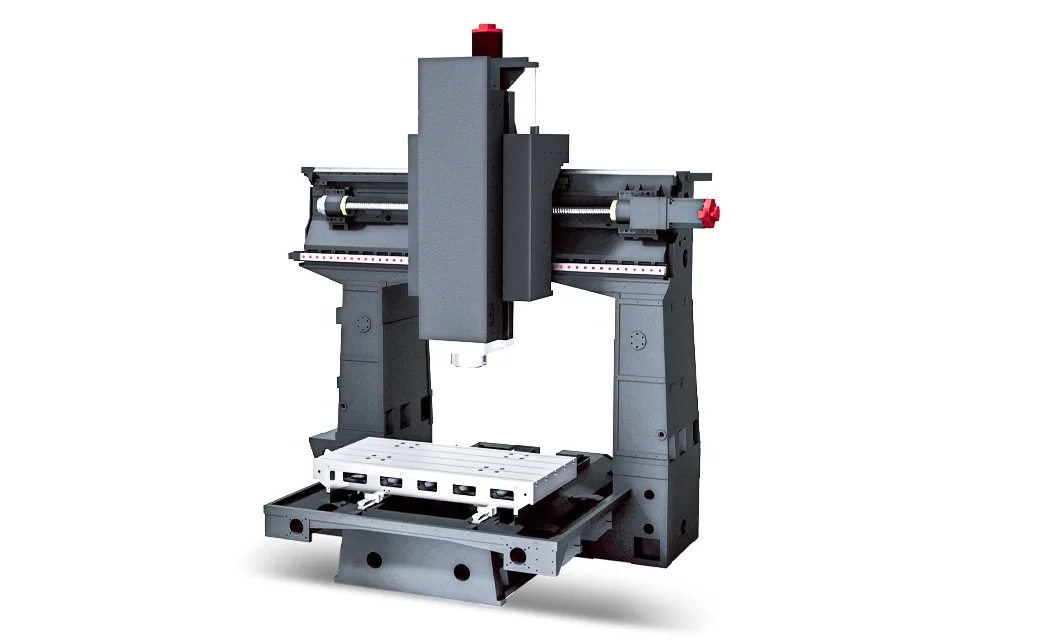

Интегрированный портал
Интегрированная конструкция портала обеспечивает перемещение рабочего стола внутри колонн, что гарантирует симметричность конструкции, высокую жесткость, точность и стабильность обработки.

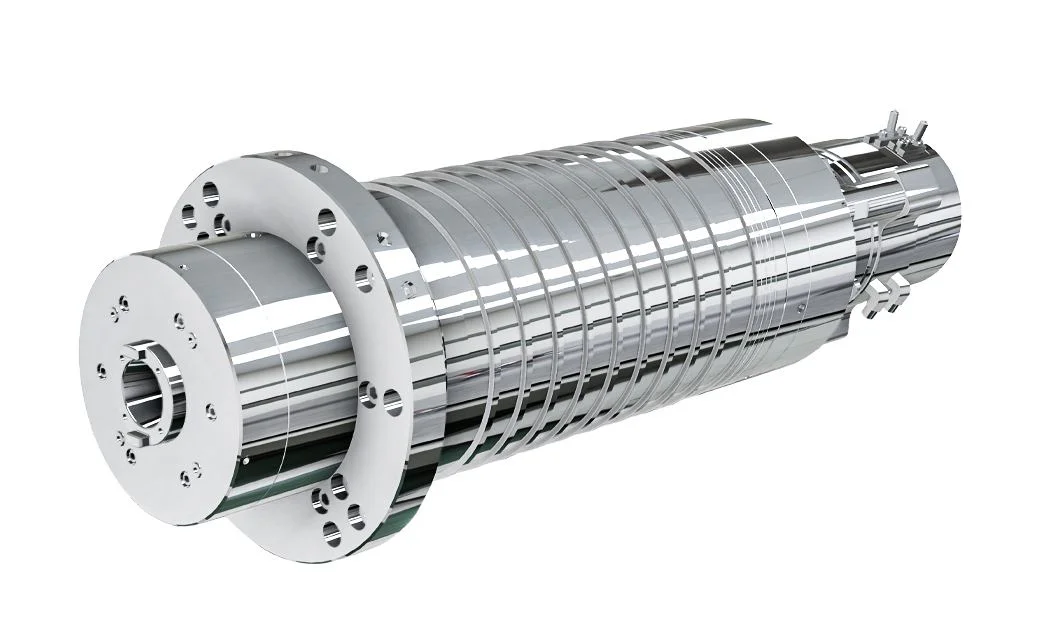

Мотор-шпиндель
Передача крутящего момента от встроенного электродвигателя исключает механические потери. Это обеспечивает высокий крутящий момент на низких оборотах и высокую мощность на высоких скоростях обработки.

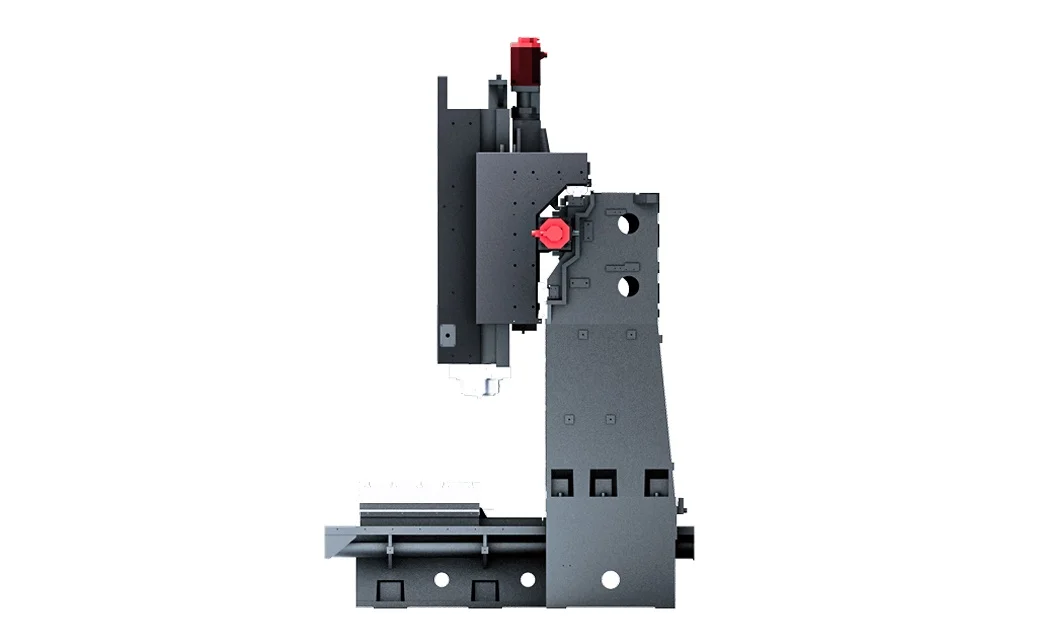

Короткий вылет шпинделя
Ступенчатая конструкция траверсы и направляющие, расположенные в перпендикулярных плоскостях, обеспечивают равномерное распределение нагрузки, высокую жесткость и стабильность при обработке.

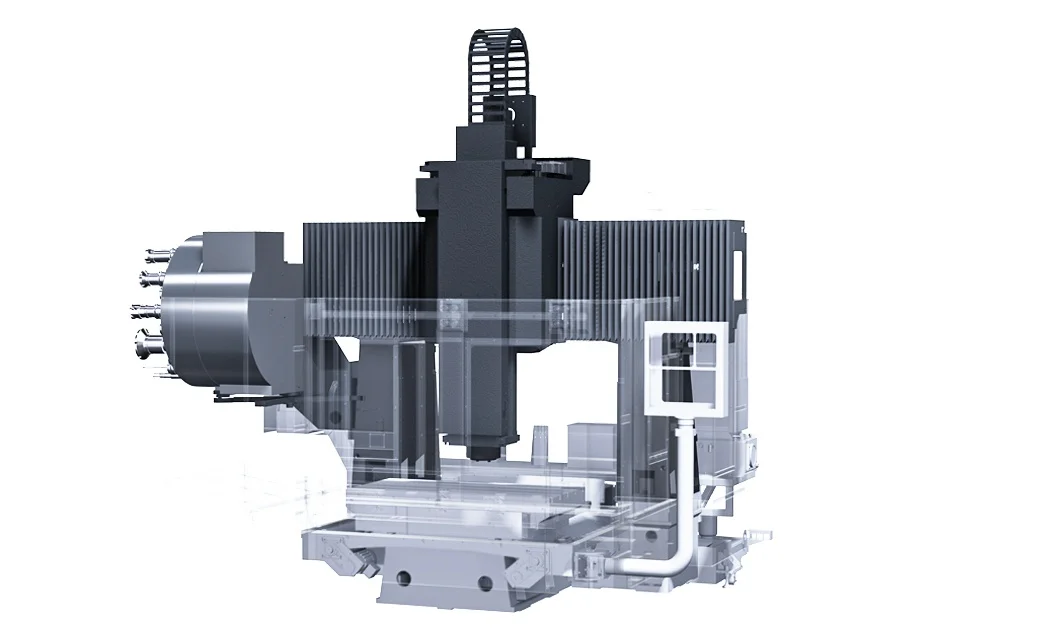

Инструментальный магазин
Опциональный инструментальный магазин обеспечивает высокую скорость смены инструмента и расширяет технологические возможности станка при обработке сложных деталей.
Характеристики
| Стол | |
| Размер стола, мм | 1400x700 |
| Максимальная нагрузка на стол, т | 2 |
| Размеры Т-образных пазов стола, мм | 5x18x150 |
| Рабочая зона | |
| Ход по оси X, мм | 1300 |
| Ход по оси Y, мм | 700 |
| Ход по оси Z, мм | 700 |
| Расстояние от торца шпинделя до поверхности стола, мм | 150-850 |
| Расстояние между колоннами, мм | 1570 |
| Скорость быстрых перемещений по осям (X/Y/Z), м/мин | 24/24/15 |
| Скорость резания по осям (X/Y/Z), м/мин | 20/20/10 |
| Шпиндель | |
| Максимальная скорость вращения шпинделя, об/мин | 6000 |
| Мощность шпинделя (пост./15мин), кВт | 26/45 |
| Крутящий момент (пост./15мин), Нм | 305/623 |
| Тип привода | Встроен в шпиндель |
| Конус шпинделя | ВТ50 |
| Инструментальный магазин | |
| Кол-во инструментов в магазине, Т | 24 |
| Штревель | MAS403-P50T-II (60°) |
| Макс. диаметр инструмента, мм | ø110/ø200 |
| Макс. длина инструмента, мм | 300 |
| Макс. вес инструмента, кг | 20 |
| Тип магазина инструментов | Arm type |
| Дополнительно | |
| Суммарная электрическая мощность, кВА | 40 |
| Габариты и вес | |
| Габариты станка, ДхШхВ, мм | 3900x4000x4300 |
| Вес станка, т | 13 |
