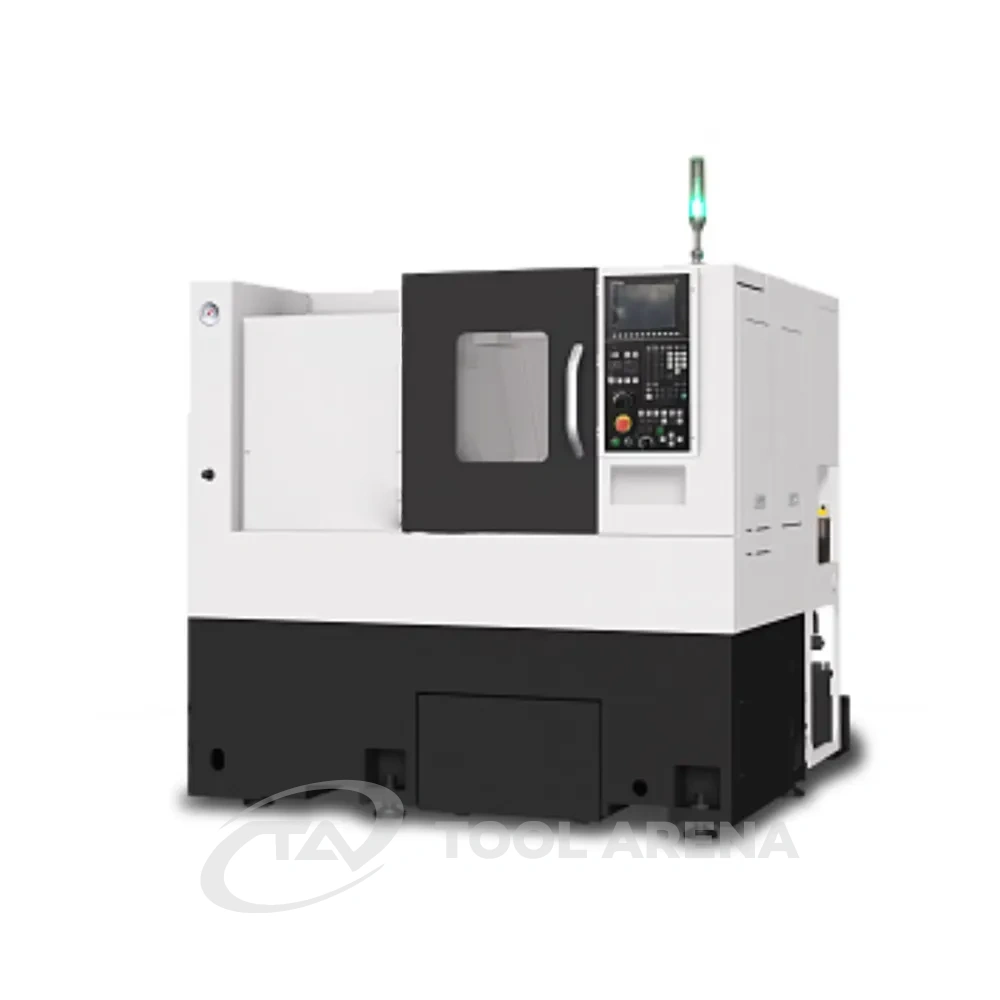

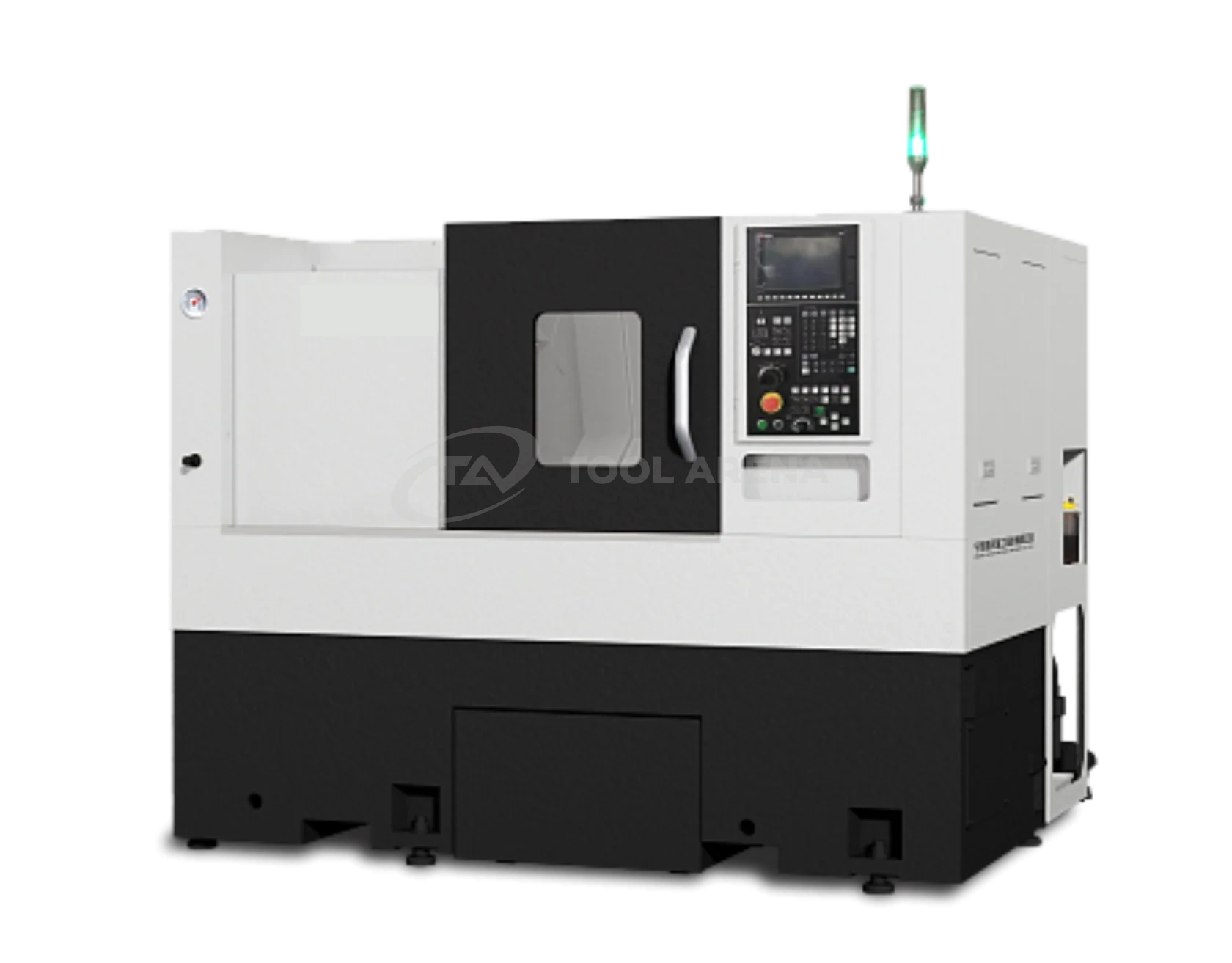

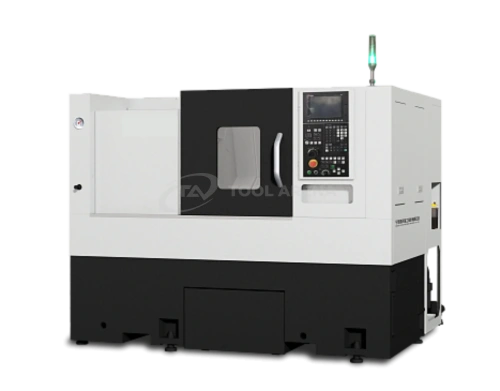

ТОКАРНЫЙ ОБРАБАТЫВАЮЩИЙ ЦЕНТР HTC150IIX290
В наличии
.webp "ТОКАРНЫЙ ОБРАБАТЫВАЮЩИЙ ЦЕНТР HTC150IIX290")
Артикул:
150IIX290
Характеристики
Максимальный диаметр прутка, мм
ø50
Макс. диаметр устанавливаемый над станиной, мм
ø550
Макс. диаметр устанавливаемый над суппортом, мм
ø300
Все характеристики
Достаточно
Нашли дешевле?
Получить предложение
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Цена на товар указана ориентировочно БЕЗ НДС. Актуальная цена при запросе КП
Описание
Для высокоскоростных станков серии HTC нового поколения используется цельнолитая станина с продуманной компоновкой усиливающих полостей с применением анализа по методу конечных элементов. Минимальные вибрации и тепловые деформации, превосходная термическая стабильность и долгосрочное сохранение точности.
Станина станка
Станины станков изготовлены из цельнолитого чугуна, что обеспечивает жёсткость и превосходное гашение вибраций
HTC150II и HTC200II оснащены линейными направляющими качения. Станки HTC300II – направляющими скольжения

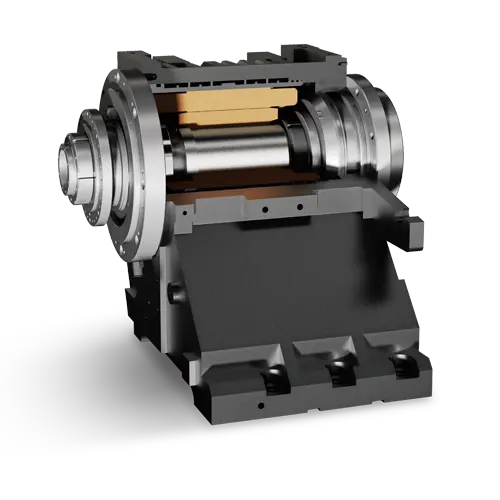

Мотор-шпиндель
- Шпиндель приводится в движение встроенным мотором без дополнительных передаточных звеньев
- Высокая статическая и динамическая точность, хорошая стабильность
- Быстрый запуск и останов повышают эффективность производства
- Обеспечиваеся как низкая скорость с высоким крутящим моментом, так и высокоскоростная обработка

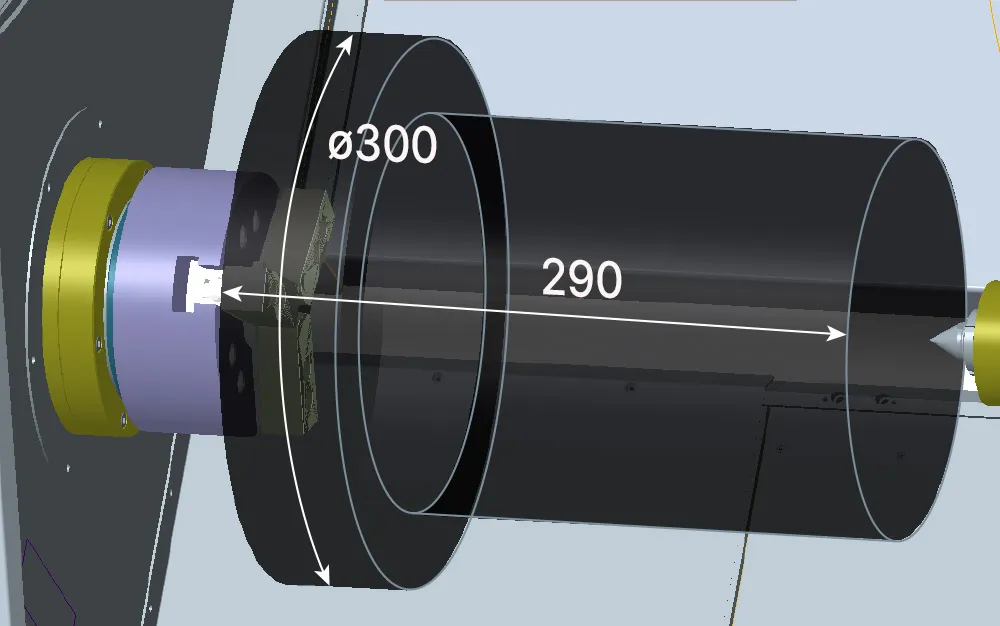

Зона обработки
- Диаметр обработки на всей длине – 300 мм
- Максимальная длина обработки с полым патроном 8 дюймов – 290 мм

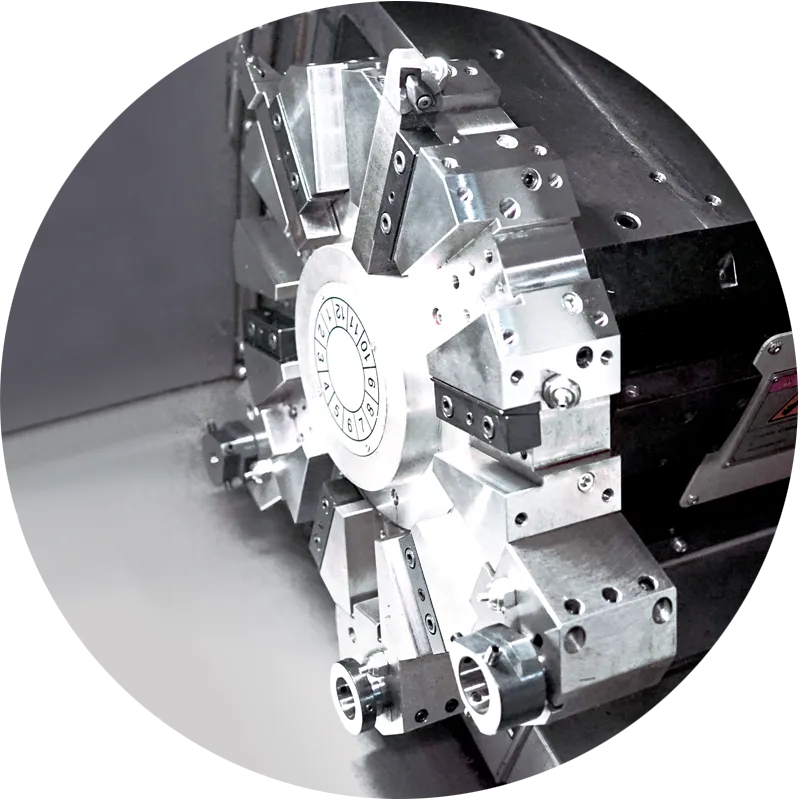

Револьверная головка
Вся серия токарных станков HTC оснащена револьверной головкой с сервоприводом, которая обеспечивает быстрое позиционирование и надежную передачу крутящего момента. Применение револьверной головки с сервоприводом обеспечивает синхронную смену инструмента и повышает эффективность производства
Опицонально на станок можно установить револьверную головку с приводным инструментом
Задняя бабка с сервоприводом
- Управляемая со стойки ЧПУ задняя бабка с собственным сервоприводом
- Точный контроль положения и усилия поджима

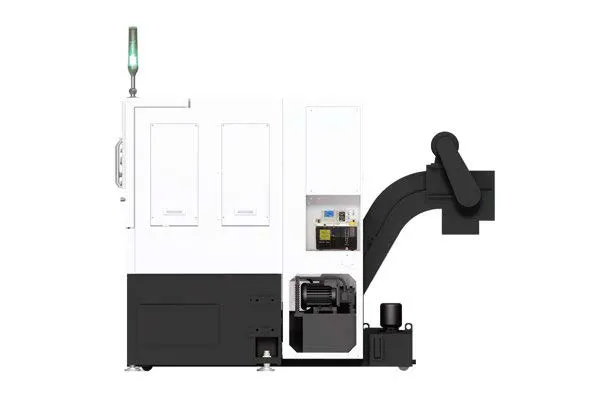

Компактная конструкция
Серия HTC с задним расположением конвейера для стружки имеет компактную структуру, занимает небольшую площадь.

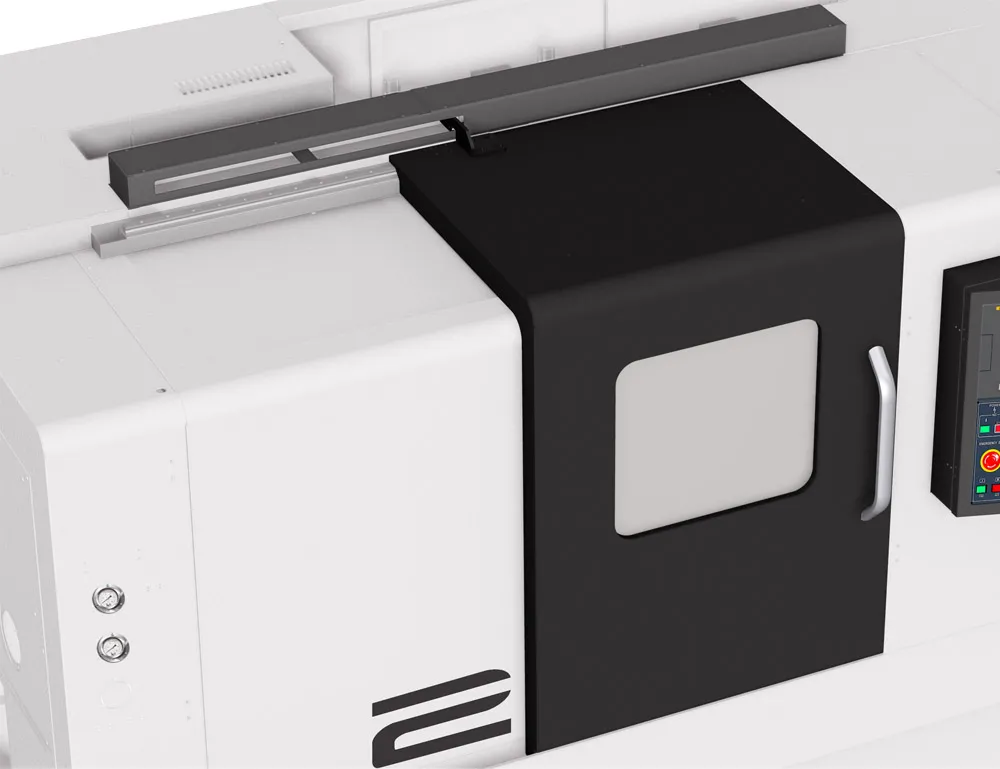

Автоматизация
Станок возможно оснастить автоматической дверью и подготовкой для установки робота.
Характеристики
| Максимальный диаметр прутка, мм | ø50 |
| Рабочая зона | |
| Макс. диаметр устанавливаемый над станиной, мм | ø550 |
| Макс. диаметр устанавливаемый над суппортом, мм | ø300 |
| Макс. длина точения, мм | 290 |
| Макс. диаметр точения, мм | ø300 |
| Тип направляющих | Качения |
| Шпиндель | |
| Максимальная скорость вращения шпинделя, об/мин | 4500 |
| Размер патрона, дюймы | 8 |
| Мощность шпинделя (пост./15мин), кВт | 11/15 |
| Крутящий момент (пост./15мин), Нм | 158/211 |
| Тип привода | Мотор-шпиндель |
| Тип фланца шпинделя | JIS A2-6 |
| Проходное отверстие шпинделя, мм | ø62 |
| Высота оси шпинделя над фундаментом, мм | 1030 |
| Диаметр подшипника шпинделя, мм | ø100 |
| Перемещения | |
| X/Z ход, мм | 180/345 |
| X/Z скорость перемещения, м/мин | 30/30 |
| X/Z мощность осей, кВт | 1.2/1.2 |
| Револьверная головка | |
| Тип револьверной головки | Серво V8 |
| Количество позиций инструмента | 8 |
| Размер сечения резцов, мм | 25x25 |
| Размер расточных резцов | ø32 |
| Время индексации, сек | 0.2 |
| Задняя бабка | |
| Тип задней бабки | - |
| Перемещение задней бабки, мм | - |
| Система ЧПУ | |
| Контроллер (система ЧПУ) | FANUC 0I-TF |
| Дополнительно | |
| Суммарная электрическая мощность, кВА | 30 |
| Емкость бака СОЖ, Л | 180 |
| Габариты и вес | |
| Габариты станка (LxWxH) (без конвейера), см | 190x158x175 |
| Габариты станка, ДхШхВ, мм | 1880x1600x1760 |
| Вес станка, т | 3 |
