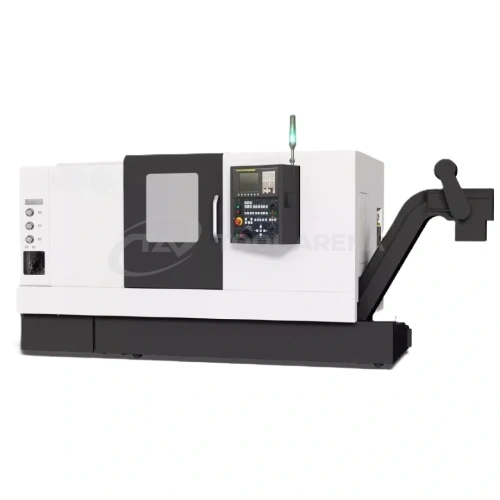

ТОКАРНЫЙ ОБРАБАТЫВАЮЩИЙ ЦЕНТР TC25 II ×1000
В наличии
Артикул:
TC25II×1000
Характеристики
Максимальный диаметр прутка, мм
ø50 (опция ø65)
Макс. диаметр устанавливаемый над станиной, мм
ø560
Макс. диаметр устанавливаемый над суппортом, мм
ø320
Все характеристики
Достаточно
Нашли дешевле?
Получить предложение
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Цена на товар указана ориентировочно БЕЗ НДС. Актуальная цена при запросе КП
Описание
Станки серии TC25II – TC30II представляют из себя универсальные токарные ОЦ для широкого спектра задач и могут работать в самых нагруженных режимах.
Вся конструкция оптимизирована методом конечных элементов для обеспечения высокой точности и стабильности работы станка.
Станина станка
- Цельнолитая станина с наклоном под углом 45° обеспечивает высокую жесткость, стабильность и легкость удаления стружки из станка.
- Направляющие закалены и отшлифованы, а на поверхность скольжения нанесен износостойкий мягкий материал.
Шпиндель
- Шпиндель имеет жёсткую конструкцию
- Двухрядные роликовые подшипники совместно с двухрядным радиально-упорным шариковым подшипником в передней опоре и двухрядный роликовый подшипник в задней опоре
- Ременной привод упрощает обслуживание и ремонт, а так же устраняет воздействие тепла, генерируемого электродвигателем, на показатели точности станка
Зона обработки
- Диаметр обработки над выемкой в станине (ГАП) – 400 мм на длину 90 мм
- Диаметр обработки на всей длине – 320 мм
- Максимальная длина обработки с полым патроном 8 дюймов – 1000 мм
Револьверная головка
- Станки оснащаются 12-позиционной гидравлической револьверной головкой
- Такая конструкция подходит для тяжелых режимов резания
Задняя бабка с гидравлической пинолью
- Разъемная конструкция задней бабки обеспечивает удобную и надежную регулировку
- Все движение задней бабки осуществляется с помощью суппорта револьвера. Пиноль приводится в движение гидравлическим давлением, регулируется программно
- Опционально станок может быть оснащен гидравлическим приводом перемещения задней бабки
Направляющие
На станке применяются направляющие скольжения, обеспечивающие высокую несущую способность и жесткость. Идеально подходят для получистовых и черновых операций, обработки закаленных материалов и точения с максимальным припуском. Направляющие шлифуются после закалки и покрываются специальным антифрикциорнным составом.
Обрабатывающие центры серии могут быть оснащены широким перечнем опций, подготовкой к установке систем автоматизации, конвейерами стружки различной конфигурации и т.д. Гибкость конфигурации станка позволяет удовлетворить спрос самых требовательных клиентов.
Характеристики
| Максимальный диаметр прутка, мм | ø50 (опция ø65) |
| Рабочая зона | |
| Макс. диаметр устанавливаемый над станиной, мм | ø560 |
| Макс. диаметр устанавливаемый над суппортом, мм | ø320 |
| Макс. длина точения, мм | 1000 |
| Макс. диаметр точения, мм | ø400 |
| Тип направляющих | Скольжения |
| Шпиндель | |
| Максимальная скорость вращения шпинделя, об/мин | 4500 |
| Размер патрона, дюймы | 8 |
| Мощность шпинделя (пост./15мин), кВт | 11/15 |
| Крутящий момент (пост./15мин), Нм | 140/250 |
| Тип привода | Ременной привод |
| Тип фланца шпинделя | JIS А2-6 |
| Проходное отверстие шпинделя, мм | ø62 |
| Высота оси шпинделя над фундаментом, мм | 980 |
| Диаметр подшипника шпинделя, мм | ø100 |
| Перемещения | |
| X/Z ход, мм | 210/1050 |
| X/Z скорость перемещения, м/мин | 24/30 |
| X/Z мощность осей, кВт | 1.8/1.8 |
| Револьверная головка | |
| Тип револьверной головки | Гидравлическая V12 |
| Количество позиций инструмента | 12 |
| Размер сечения резцов, мм | 25x25 |
| Размер расточных резцов | ø40 |
| Время индексации, сек | 0.55 |
| Задняя бабка | |
| Тип задней бабки | Гидравлическая |
| Перемещение задней бабки, мм | 730 |
| Диаметр пиноли задней бабки, мм | ø100 |
| Ход пиноли, мм | 120 |
| Конус пиноли | MT NO.4 |
| Система ЧПУ | |
| Контроллер (система ЧПУ) | FANUC 0I-TF |
| Дополнительно | |
| Суммарная электрическая мощность, кВА | 25 |
| Емкость бака СОЖ, Л | 250 |
| Габариты и вес | |
| Габариты станка, ДхШхВ, мм | 4600x2050x1900 |
| Вес станка, т | 5 |
