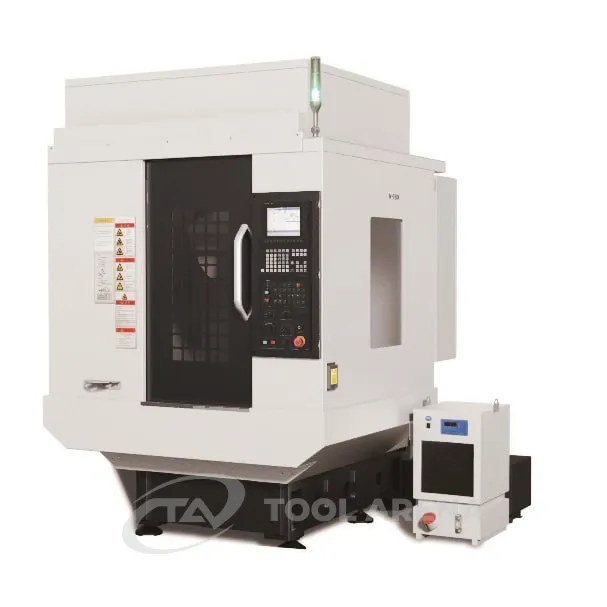

ВЕРТИКАЛЬНО-ФРЕЗЕРНЫЙ ОБРАБАТЫВАЮЩИЙ ЦЕНТР V-180

В наличии

Артикул: V-180

Характеристики

Размер стола, мм

650x400

Максимальная нагрузка на стол, т

0,255

Размеры Т-образных пазов стола, мм

3x14x125

Все характеристики

Достаточно

Нашли дешевле?

Получить предложение

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Цена на товар указана ориентировочно БЕЗ НДС. Актуальная цена при запросе КП

Описание

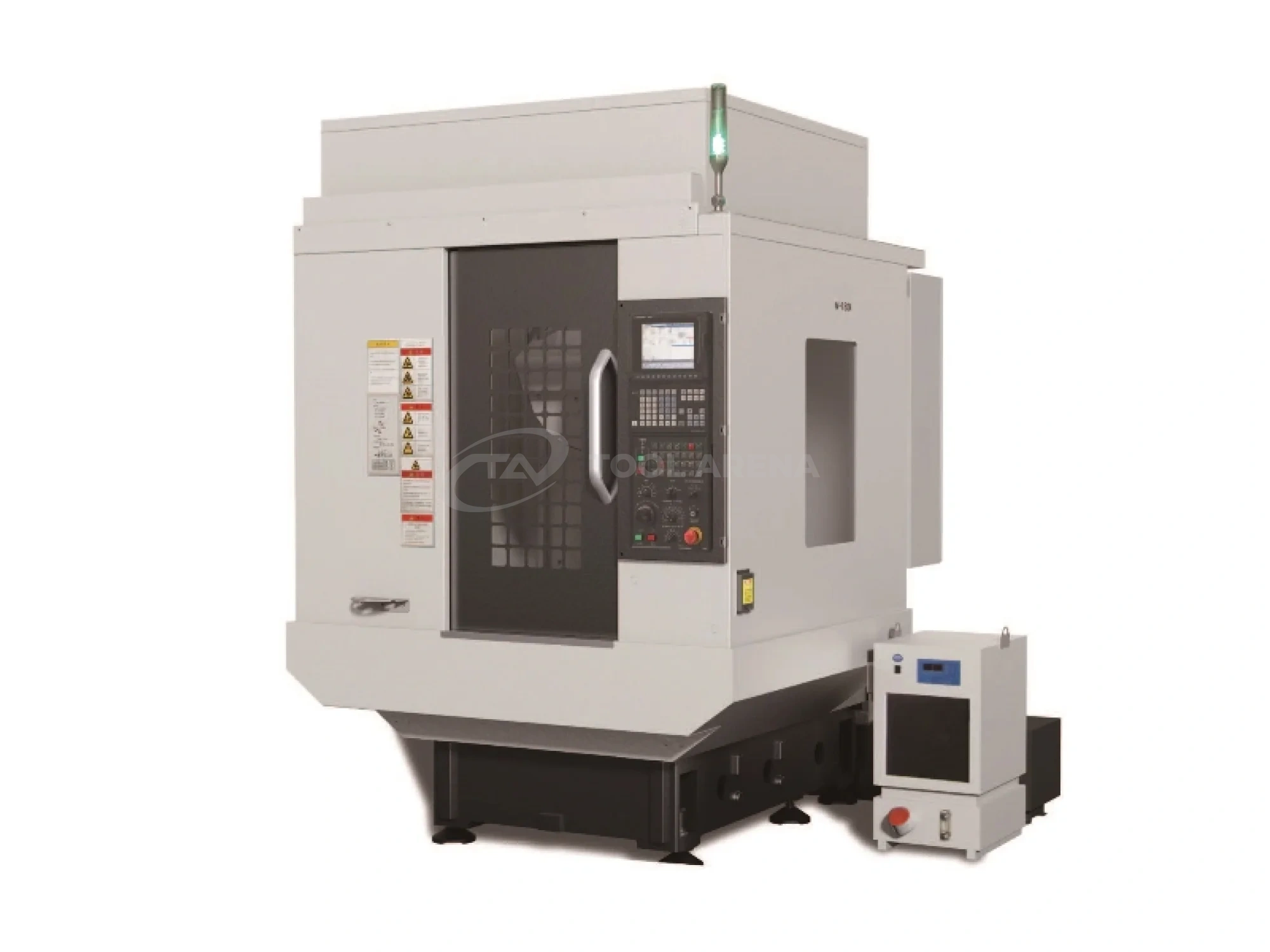

Высокоскоростной обрабатывающий центр с ЧПУ HISION V-180

HISION V-180 — это компактный и динамичный вертикальный обрабатывающий центр, спроектированный для высокоскоростной чистовой обработки деталей. Станок оснащен прямым приводом шпинделя (20 000 об/мин), что в сочетании с линейными направляющими обеспечивает высокую точность и производительность при серийном производстве.

Основные характеристики

Параметр	Значение
Перемещение по осям X / Y / Z	500 / 400 / 330 мм
Размер рабочего стола	650 х 400 мм
Максимальная нагрузка на стол	255 кг
Скорость вращения шпинделя (прямой привод)	20 000 об/мин
Конус шпинделя	7/24 BT30
Скорость быстрых подач (X/Y/Z)	48 м/мин
Емкость магазина (дискового типа)	16 инструментов
Точность позиционирования / Повторяемость	0.009 / 0.005 мм
Вес станка (нетто)	4000 кг

Стандартная комплектация

Система ЧПУ Fanuc 0i MF
Прямой привод шпинделя 20 000 об/мин
Масляное охлаждение шпинделя
Система продувки торца и очистки наружной поверхности шпинделя
Гидравлическая система и автоматическая система смазки
Система подачи СОЖ и жесткое нарезание резьбы
Инструментальный магазин на 16 позиций
Освещение рабочей зоны и 3-х цветная сигнальная лампа

Дополнительные опции

Система ЧПУ Mitsubishi M80
Поворотная ось, управляемая ЧПУ
Система привязки инструмента и датчик измерения детали
Полное ограждение рабочей зоны с крышей
Уловитель масляного тумана и кондиционер электрошкафа
Пистолеты для подачи воздуха и СОЖ

Характеристики

Стол
Размер стола, мм	650x400
Максимальная нагрузка на стол, т	0,255
Размеры Т-образных пазов стола, мм	3x14x125

Рабочая зона
Ход по оси X, мм	500
Ход по оси Y, мм	400
Ход по оси Z, мм	330
Расстояние от торца шпинделя до поверхности стола, мм	150-480
Скорость быстрых перемещений по осям (X/Y/Z), м/мин	48/48/48
Скорость резания по осям (X/Y/Z), м/мин	30/30/30
Тип направляющих	Качения

Шпиндель
Максимальная скорость вращения шпинделя, об/мин	20000
Мощность шпинделя (пост./15мин), кВт	3.7/5.5
Крутящий момент (пост./15мин), Нм	11.7/17.5
Тип привода	Мотор-шпиндель
Конус шпинделя	ВТ30

Инструментальный магазин
Кол-во инструментов в магазине, Т	16
Штревель	MAS-P30T-1
Макс. диаметр инструмента, мм	ø60/ø80
Макс. длина инструмента, мм	250
Макс. вес инструмента, кг	3
Тип магазина инструментов	Совмещён со шпинделем
Скорость смены инструмента, сек	1.6

Система ЧПУ
Контроллер (система ЧПУ)	Fanuc 0i

Дополнительно
Суммарная электрическая мощность, кВА	15

Габариты и вес
Габариты станка, ДхШхВ, мм	1620x2080x2380
Вес станка, т	2
