ВЕРТИКАЛЬНО-ФРЕЗЕРНЫЙ ОБРАБАТЫВАЮЩИЙ ЦЕНТР CFV1100

Артикул: CFV1100

Характеристики

Размер стола, мм

1300x550

Максимальная нагрузка на стол, т

1,2

Размеры Т-образных пазов стола, мм

5x18x100

Все характеристики

Под заказ

Нашли дешевле?

Получить предложение

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Цена на товар указана ориентировочно БЕЗ НДС. Актуальная цена при запросе КП

Описание

CFV1100 – обрабатывающий центр флагманской серии для высокоэффективной, прецизионной обработки. Серия CFV оснащена передовыми мотор-шпинделями и сервоприводами с увеличенной мощностью, которые обеспечивают более высокую скорость и точность обработки. Станки данной серии используются при обработке высокоточных деталей и пресс-форм.

Оптимизированная конструкция

Высокая жесткость: увеличена толщина колонны и ширина основания

Облегченный вес подвижных частей: общий вес шпиндельной бабки и мотор-шпинделя снижен на 30% по сравнению с предыдущей моделью

Высокоскоростной мотор-шпиндель

Высокая точность: мотор-шпиндель не имеет вибрации
Высокий крутящий момент: благодаря двухобмоточному двигателю достигается высокий крутящий момент
Эффективный старт-стоп: набор скорости с 0 до 8000 об/мин за 0.8 секунды

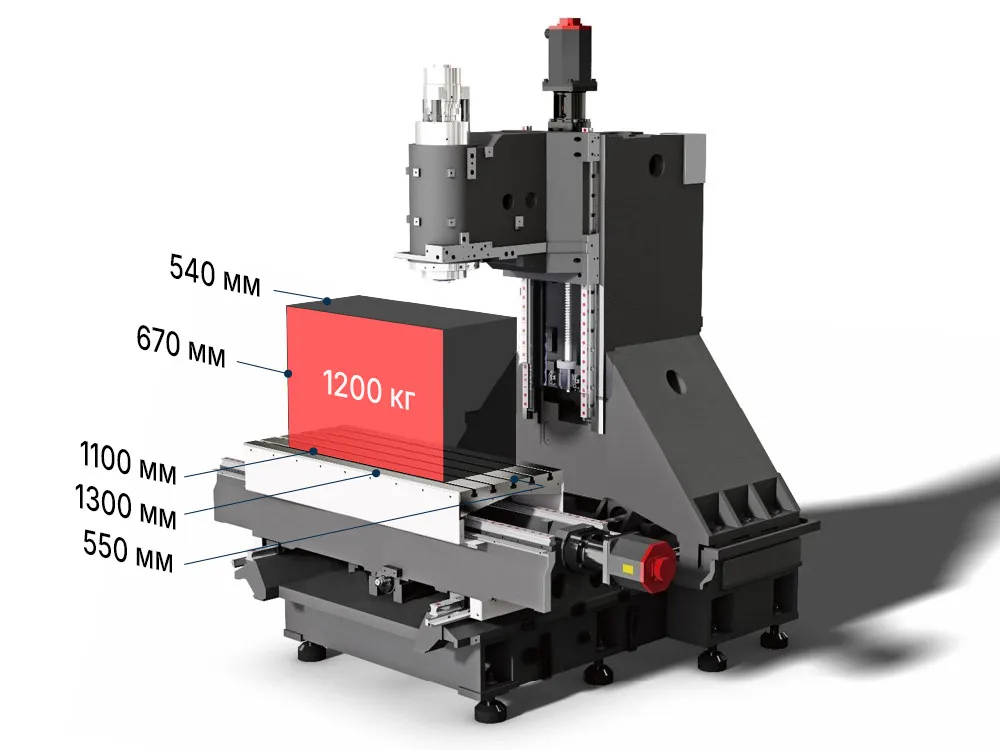

Рабочая зона

Габариты обрабатываемой заготовки (ДхШхВ) – 1100 мм х 540 мм х 670 мм
Максимальная нагрузка на стол – 1200 кг
Размеры стола – 1300 мм х 550 мм

Инструментальный магазин

ATC на 24 позиции

Максимальный диаметр инструмента – 180 мм
Двойной сервопривод
Короткое время смены инструмента – всего 1.5 секунды
Опция для тяжелого инструмента: более плавная замена тяжелого инструмента

Гибкие возможности автоматизации

Автоматическая дверь
Интерфейс взаимодействия с автоматизированной линией
Автоматическая компенсация и контроль срока службы инструмента
Устройство обнаружения заготовки
Опция для 4 и 5 оси

Документы

станки CFV 1,7 мб

Характеристики

Стол
Размер стола, мм	1300x550
Максимальная нагрузка на стол, т	1,2
Размеры Т-образных пазов стола, мм	5x18x100

Рабочая зона
Ход по оси X, мм	1100
Ход по оси Y, мм	540
Ход по оси Z, мм	520
Расстояние от торца шпинделя до поверхности стола, мм	150-670
Скорость быстрых перемещений по осям (X/Y/Z), м/мин	36/36/36
Скорость резания по осям (X/Y/Z), м/мин	20/20/20
Тип направляющих	Качения

Шпиндель
Максимальная скорость вращения шпинделя, об/мин	12000
Мощность шпинделя (пост./15мин), кВт	7.5/11
Крутящий момент (пост./15мин), Нм	71.6/105
Тип привода	Интегрирован
Конус шпинделя	ВТ40

Инструментальный магазин
Кол-во инструментов в магазине, Т	24
Штревель	MAS-P40T-1 (45°)
Макс. диаметр инструмента, мм	ø80/ø125
Макс. длина инструмента, мм	300
Макс. вес инструмента, кг	8
Тип магазина инструментов	Arm type
Тип сменщика инструмента	Манипулятор
Скорость смены инструмента, сек	1.5

Система ЧПУ
Контроллер (система ЧПУ)	Fanuc 0i

Дополнительно
Суммарная электрическая мощность, кВА	35

Габариты и вес
Габариты станка (LxWxH) (без конвейера), см	290x289x268
Вес станка, т	7
