Термопатрон 4,5° с каналами для СОЖ PSK 63 - 10 - 80

Артикул: C6.70.10.K

Характеристики

Вид патрона

Термопатрон 4,5°

Радиальное биение, мм

< 3µm

Длина функциональн. (LPR), мм

Все характеристики

Мало

Нашли дешевле?

Получить предложение

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Цена на товар указана ориентировочно БЕЗ НДС. Актуальная цена при запросе КП

Описание

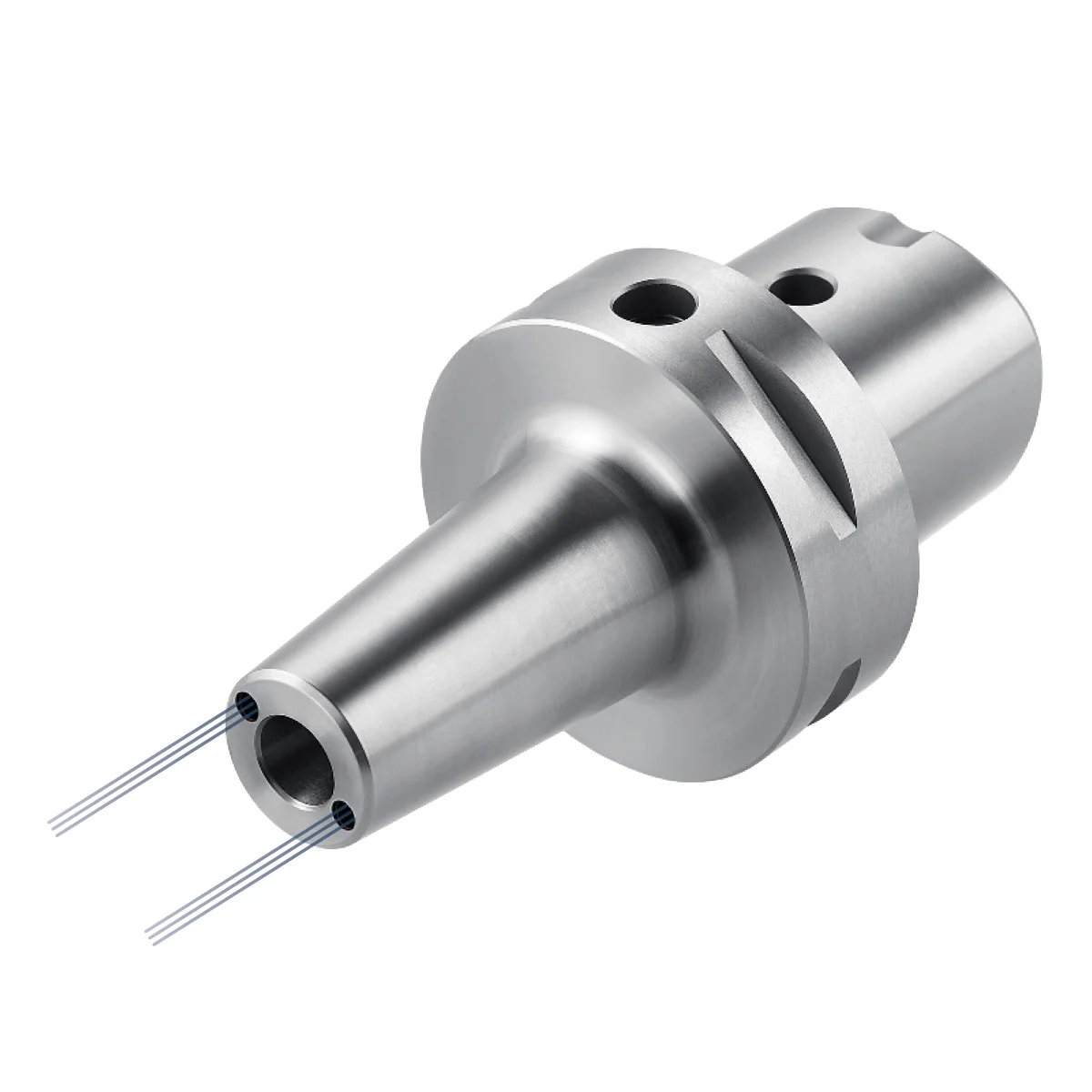

Термопатрон 4,5° с каналами для СОЖ PSK 63 - 10 - 80

ISO 26623 | Полигональный хвостовик

Назначение

Для крепления режущего инструмента с цилиндрическим хвостовиком.

Примечание

Оправки подходят для индукционных, контактных и термоусадочных установок с горячим воздухом.
Ø 3, 4, 5 с допуском h4 и Ø 6 - Ø 32 с допуском h6.

LSCX = макс. глубина зажима.
ADJRGA = макс. диапазон регулировки длины.

Для диаметров Ø 3, 4 и 5 мм допускается использование инструмента только с цельнотвердосплавным хвостовиком!

Особенности и характеристики

Все оправки изготовлены из кованой стали
Специальная термообработка с минимальной поводкой
Твердость поверхности: HRC 58-60
Глубина поверхностного слоя: 0,8-0,9 мм
Точность угла конуса: < AT 3 по стандарту DIN 2080
Шероховатость поверхности: Ra < 0,4 мкм
Предел прочности сердцевины: не менее 800 Н/мм² по стандарту DIN
Все функциональные поверхности прошли чистовую прецизионную обработку

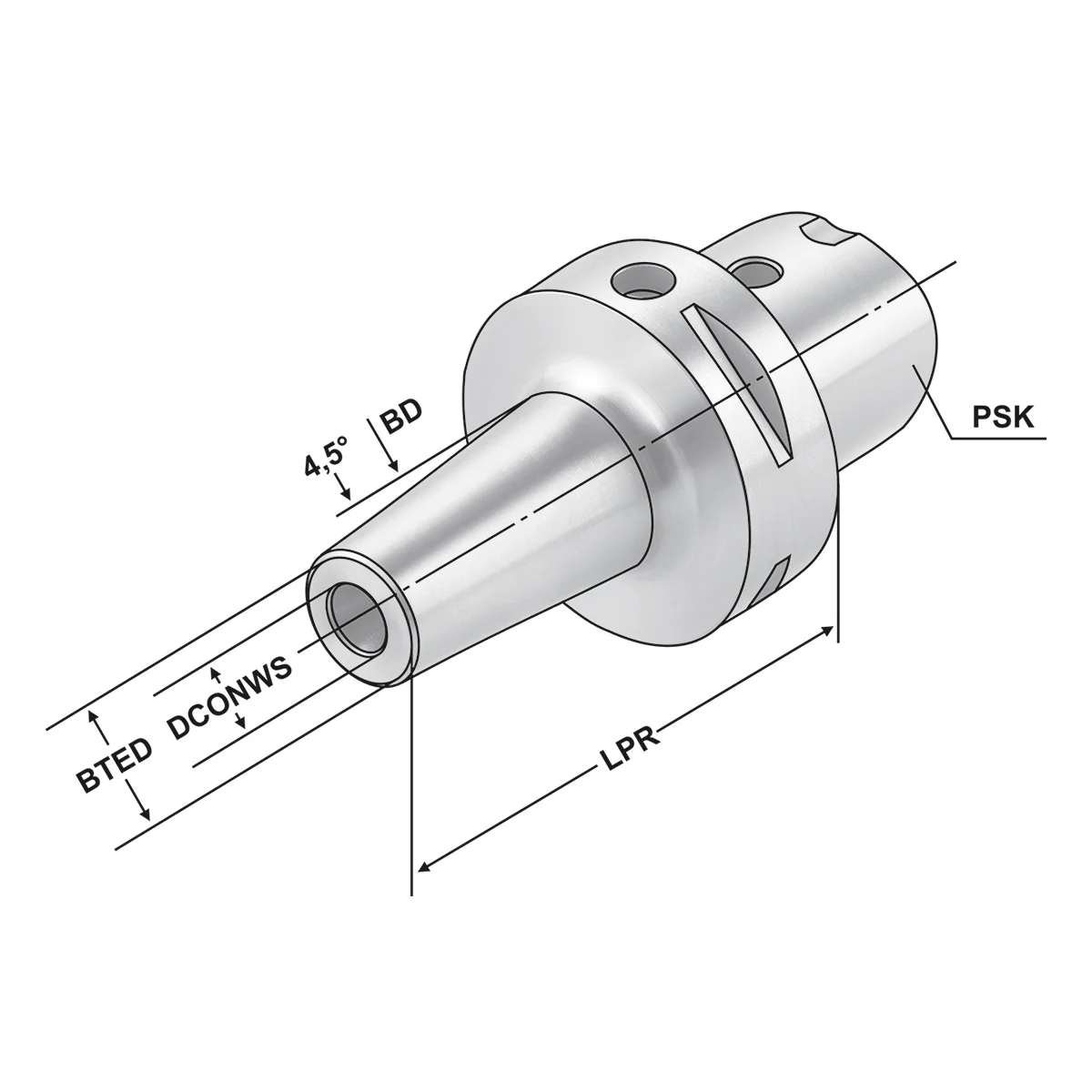

Характеристики

Вид патрона	Термопатрон 4,5°
Радиальное биение, мм	< 3µm
Длина функциональн. (LPR), мм	80
Диаметр корпуса (BD), мм	32
Диапазон осевой регулировки вылета, мм	10
Максимальная глубина зажима (LSCX), мм	41
Диаметр вершины конуса (BTED), мм	24
Минимальная глубина зажима (LSCN), мм	31
Допуск зажимного отверстия (TDCON)	h6
Балансировка	G2,5 \| 25.000 об/мин.

Дополнительно
Стандарт хвостовика	CCS - Polygonschaftkegel
Конус PSK	C6 \| PSK 63
Внутренняя резьба для выталкивателя	M8x1
