Термопатрон 4,5° с каналами СОЖ PSK 63 - 16 - 85

Артикул: C6.70.16.K

Характеристики

Вид патрона

Термопатрон 4,5°

Радиальное биение, мм

< 3µm

Длина функциональн. (LPR), мм

Все характеристики

Мало

Нашли дешевле?

Получить предложение

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Цена на товар указана ориентировочно БЕЗ НДС. Актуальная цена при запросе КП

Описание

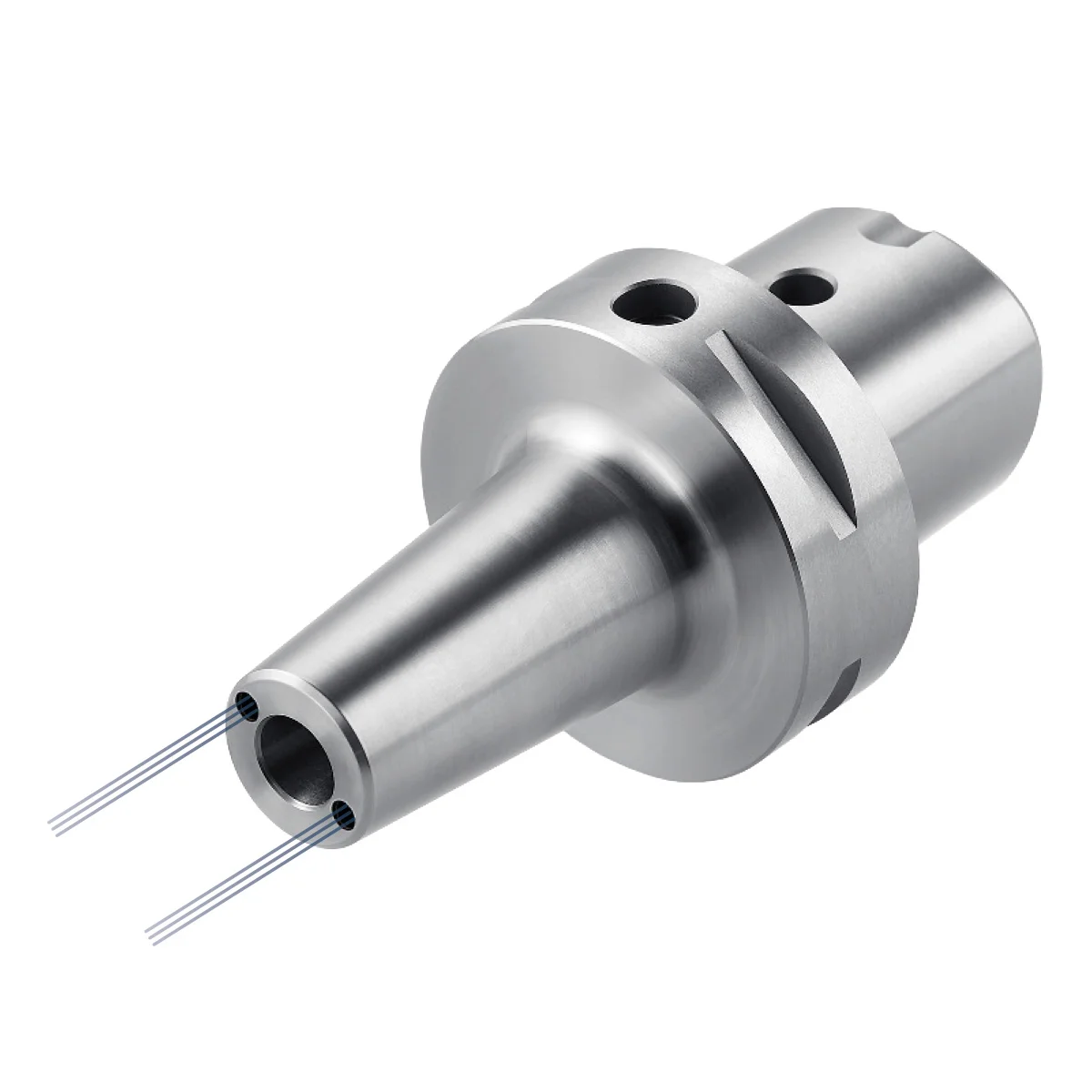

Термопатрон 4,5° с каналами СОЖ PSK 63 - 16 - 85

ISO 26623 | Полигональный хвостовик

Назначение

Для закрепления режущего инструмента с гладким цилиндрическим хвостовиком.

Примечание

Оправки подходят для индукционных, контактных термоусадочных установок и устройств с нагревом горячим воздухом.
Ø 3, 4, 5 с допуском h4 и Ø 6 - Ø 32 с допуском h6.

LSCX = Макс. глубина зажима.
ADJRGA = Макс. диапазон регулировки по длине.

Для диаметров Ø 3, 4 и 5 мм допускается использование инструмента только с цельнотвердосплавным хвостовиком!

Особенности и характеристики

Все оправки изготовлены из кованой стали
Специальная термообработка с минимальными поводками при закалке
Твердость поверхности HRC 58~60
Глубина цементации 0,8 мм~0,9 мм
Точность угла конуса < AT 3 в соответствии с DIN 2080
Шероховатость поверхности Ra < 0,4 мкм
Предел прочности сердцевины не менее 800 Н/мм² по стандарту DIN
Все функциональные поверхности прошли чистовую прецизионную обработку

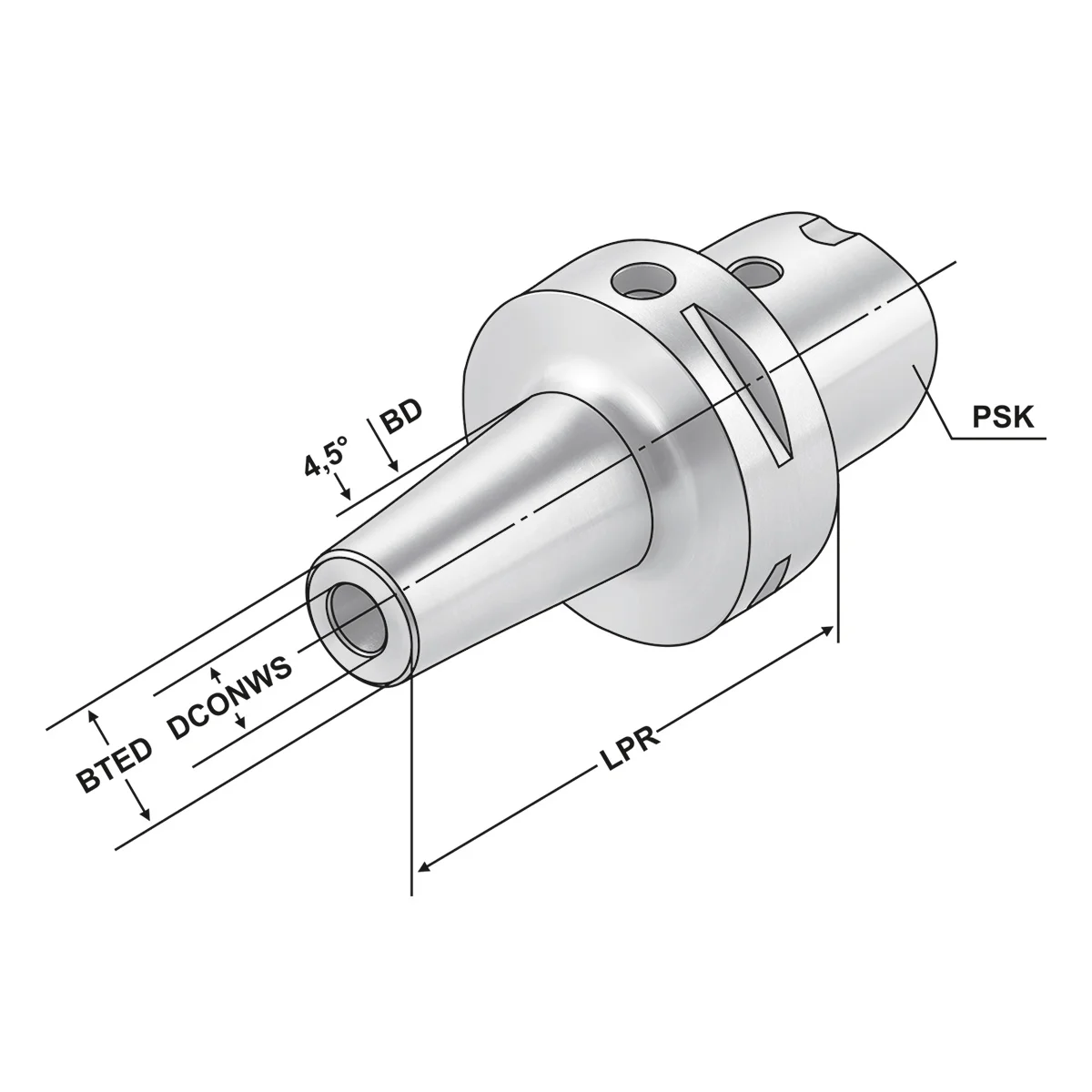

Характеристики

Вид патрона	Термопатрон 4,5°
Радиальное биение, мм	< 3µm
Длина функциональн. (LPR), мм	85
Диаметр корпуса (BD), мм	34
Диапазон осевой регулировки вылета, мм	10
Максимальная глубина зажима (LSCX), мм	49
Диаметр вершины конуса (BTED), мм	27
Минимальная глубина зажима (LSCN), мм	39
Допуск зажимного отверстия (TDCON)	h6
Балансировка	G2,5 \| 25.000 об/мин.

Дополнительно
Стандарт хвостовика	CCS - Polygonschaftkegel
Конус PSK	C6 \| PSK 63
Внутренняя резьба для выталкивателя	M10x1
