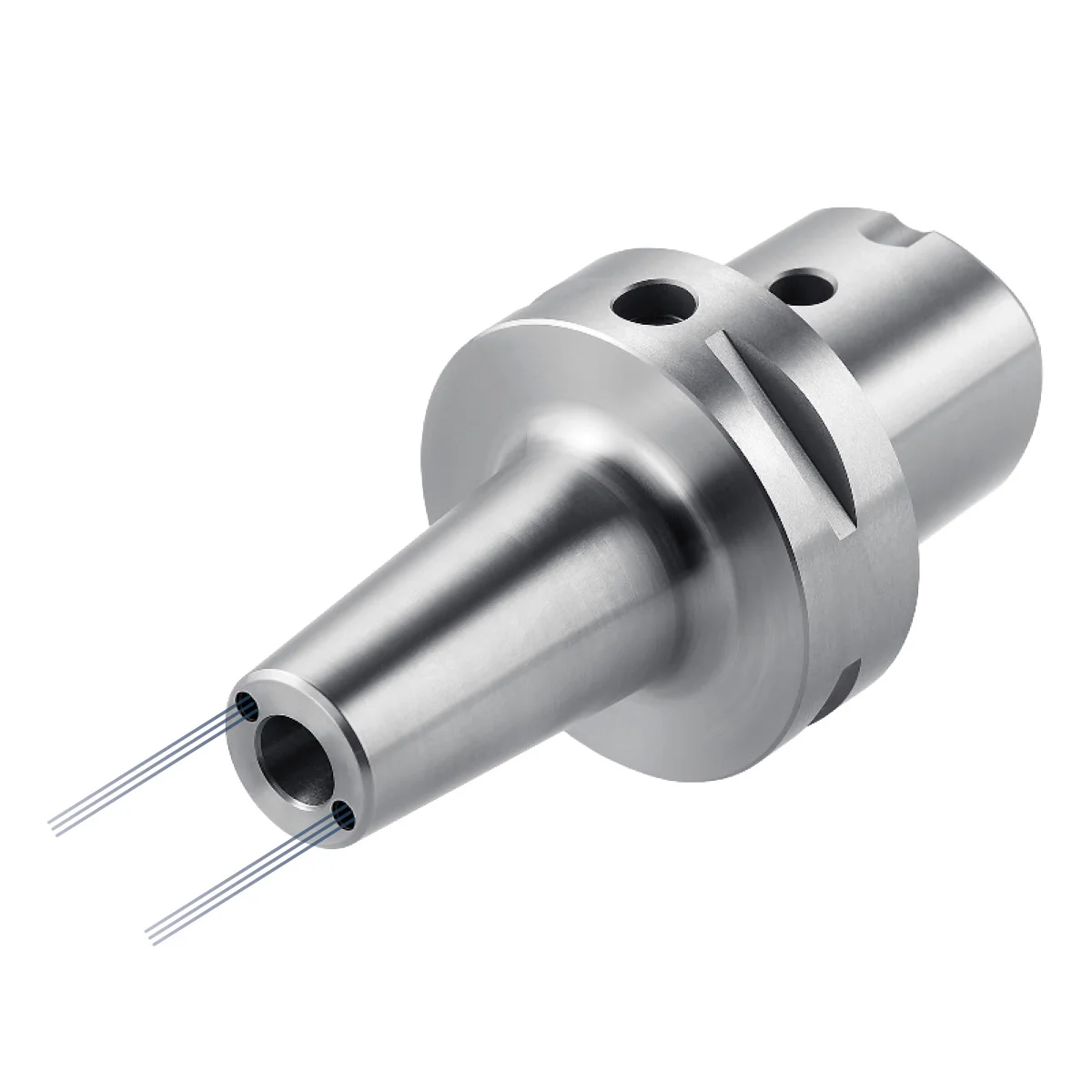

Термопатрон 4,5° с каналами для СОЖ PSK 63 - 20 - 85

Артикул: C6.70.20.K

Характеристики

Вид патрона

Термопатрон 4,5°

Радиальное биение, мм

< 3µm

Длина функциональн. (LPR), мм

Все характеристики

Мало

Нашли дешевле?

Получить предложение

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Цена на товар указана ориентировочно БЕЗ НДС. Актуальная цена при запросе КП

Описание

Термопатрон 4,5° с каналами для СОЖ PSK 63 - 20 - 85

ISO 26623 | Полигональный хвостовик

Применение

Для закрепления инструмента с цилиндрическим хвостовиком.

Примечание

Патроны подходят для индукционных, контактных и воздухонагревательных термоусадочных устройств.
Диаметры Ø 3, 4, 5 с допуском h4; диаметры от Ø 6 до Ø 32 с допуском h6.

LSCX = макс. глубина зажима.
ADJRGA = макс. диапазон регулировки по длине.

Для диаметров Ø 3, 4 и 5 мм допускается использовать только инструменты с цельнотвердосплавными хвостовиками!

Особенности и характеристики

Все патроны изготовлены из кованой стали
Специальная термообработка с минимальным короблением
Твердость поверхности: HRC 58~60
Глубина цементации: 0,8 мм~0,9 мм
Точность угла конуса: < AT 3 по стандарту DIN 2080
Шероховатость поверхности: Ra < 0,4 мкм
Предел прочности сердцевины при растяжении: не менее 800 Н/мм² по стандарту DIN
Чистовая обработка всех функциональных поверхностей

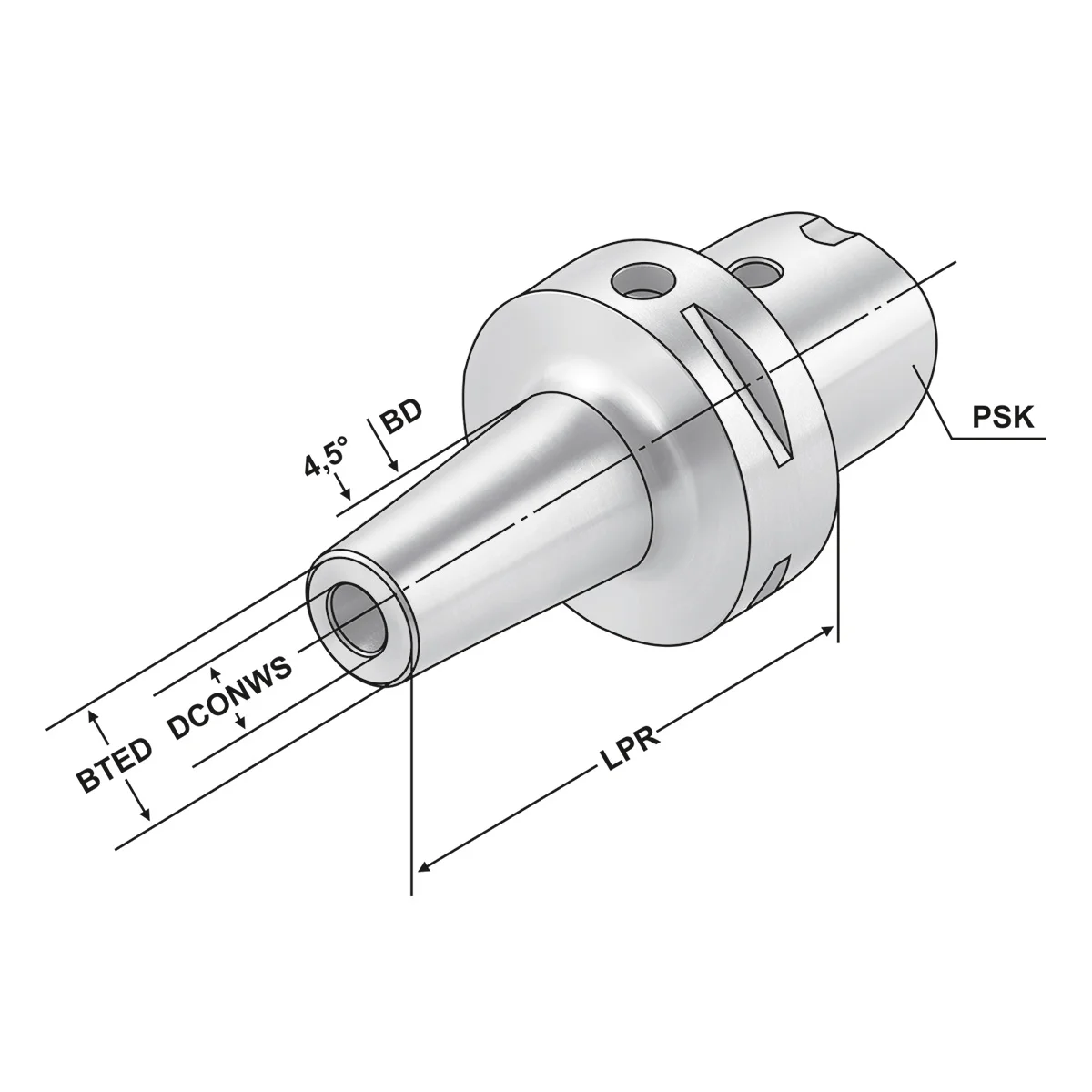

Характеристики

Вид патрона	Термопатрон 4,5°
Радиальное биение, мм	< 3µm
Длина функциональн. (LPR), мм	85
Диаметр корпуса (BD), мм	42
Диапазон осевой регулировки вылета, мм	10
Максимальная глубина зажима (LSCX), мм	51
Диаметр вершины конуса (BTED), мм	33
Минимальная глубина зажима (LSCN), мм	41
Допуск зажимного отверстия (TDCON)	h6
Балансировка	G2,5 \| 25.000 об/мин.

Дополнительно
Стандарт хвостовика	CCS - Polygonschaftkegel
Конус PSK	C6 \| PSK 63
Внутренняя резьба для выталкивателя	M10x1
