Термопатрон 4,5° с каналами для СОЖ PSK 63 - 25 - 90

Артикул: C6.70.25.K

Характеристики

Вид патрона

Термопатрон 4,5°

Радиальное биение, мм

< 3µm

Длина функциональн. (LPR), мм

Все характеристики

Мало

Нашли дешевле?

Получить предложение

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Цена на товар указана ориентировочно БЕЗ НДС. Актуальная цена при запросе КП

Описание

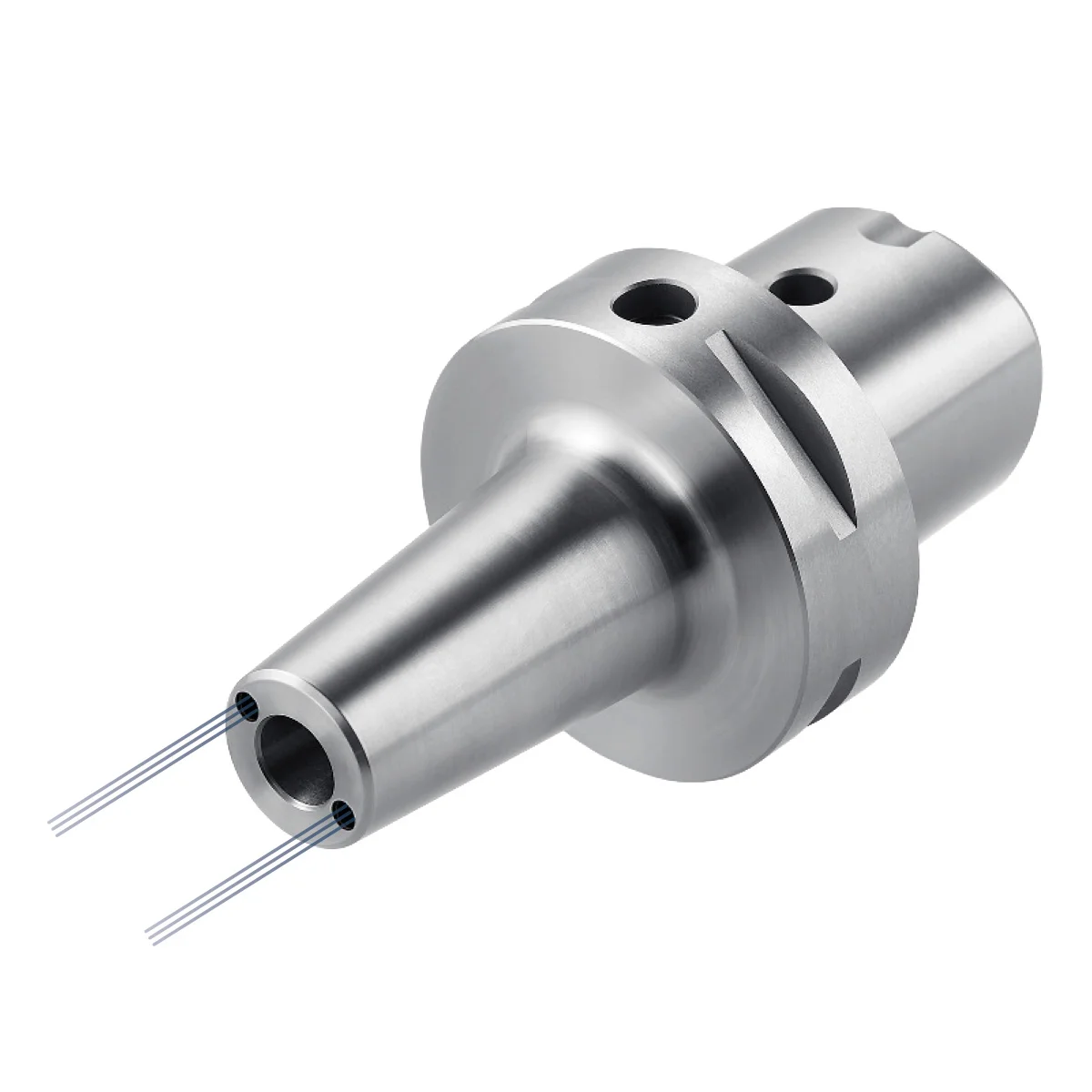

Термопатрон 4,5° с каналами для СОЖ PSK 63 - 25 - 90

ISO 26623 | Полигональный хвостовик

Назначение

Для закрепления режущего инструмента с цилиндрическим хвостовиком.

Примечания

Оправки подходят для индукционных, контактных и термоусадочных установок с нагревом горячим воздухом.
Диаметры Ø 3, 4, 5 мм - с допуском h4; диаметры Ø 6 - Ø 32 мм - с допуском h6.
Для диаметров Ø 3, 4 и 5 мм допускается использовать инструмент только с цельнотвердосплавным хвостовиком!

LSCX = макс. глубина зажима.
ADJRGA = макс. диапазон регулировки по длине.

Особенности и характеристики

Все оправки изготовлены из кованой стали
Специальная термообработка с минимальными поводками
Твердость поверхности: HRC 58~60
Глубина цементации: 0,8 мм~0,9 мм
Точность угла конуса: < AT 3 по стандарту DIN 2080
Шероховатость поверхности: Ra < 0,4 мкм
Прочность сердцевины на растяжение: не менее 800 Н/мм² по DIN
Все функциональные поверхности прошли чистовую обработку

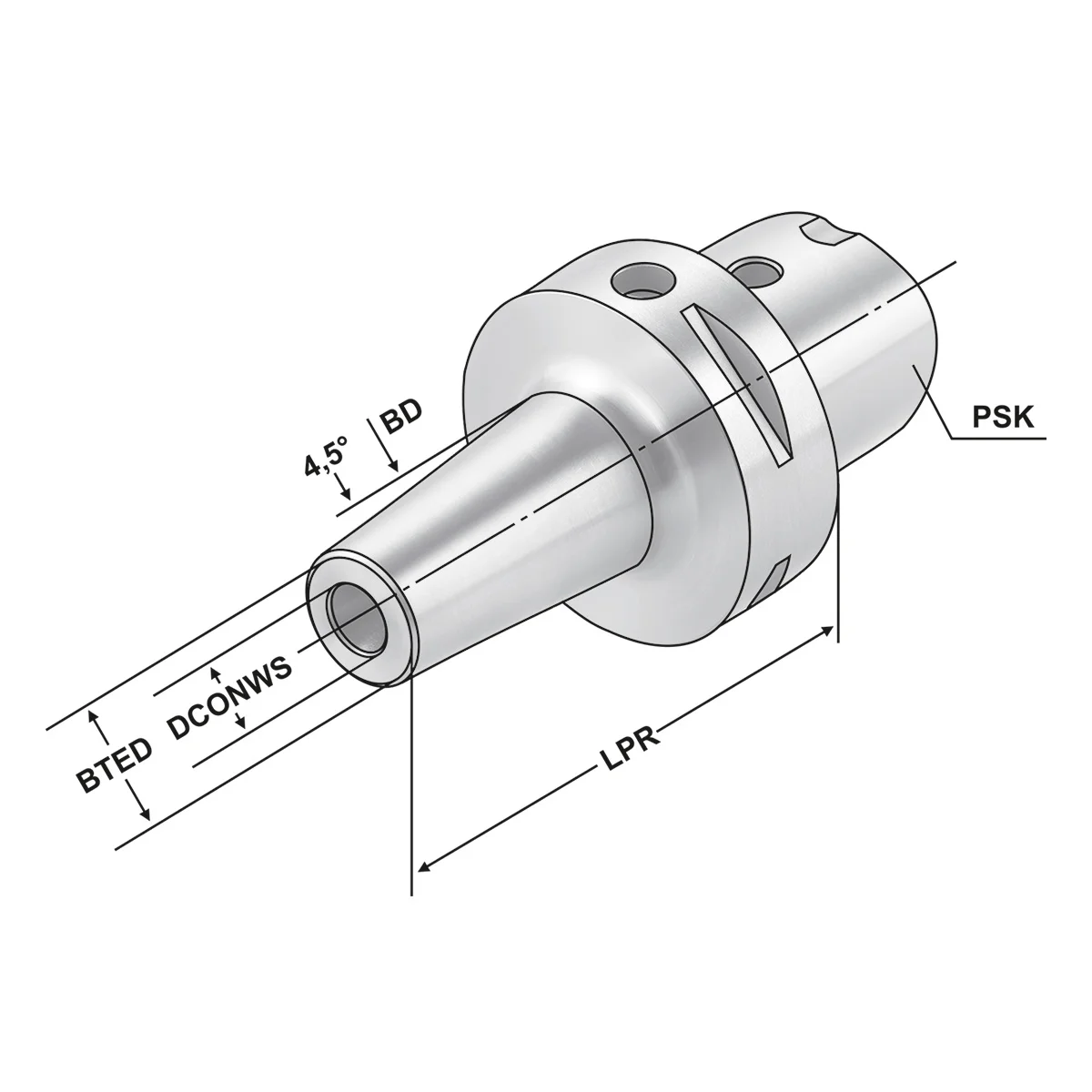

Характеристики

Вид патрона	Термопатрон 4,5°
Радиальное биение, мм	< 3µm
Длина функциональн. (LPR), мм	90
Диаметр корпуса (BD), мм	53
Диапазон осевой регулировки вылета, мм	10
Максимальная глубина зажима (LSCX), мм	57
Диаметр вершины конуса (BTED), мм	44
Минимальная глубина зажима (LSCN), мм	47
Допуск зажимного отверстия (TDCON)	h6
Балансировка	G2,5 \| 25.000 об/мин.

Дополнительно
Стандарт хвостовика	CCS - Polygonschaftkegel
Конус PSK	C6 \| PSK 63
Внутренняя резьба для выталкивателя	M10x1
