EEPM-E Series

Мало

Нашли дешевле?

Получить предложение

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Цена на товар указана ориентировочно БЕЗ НДС. Актуальная цена при запросе КП

Описание

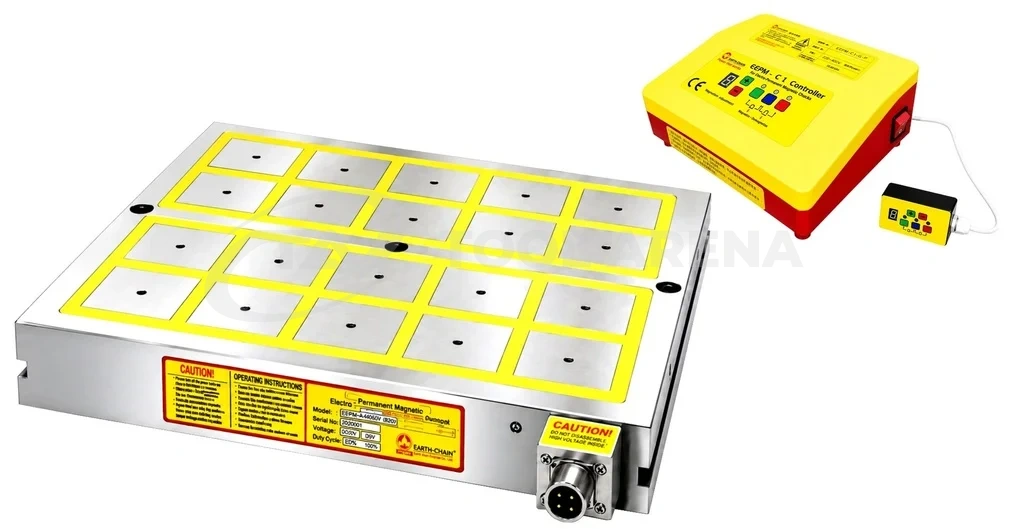

Электропостоянная магнитная плита EEPM-E разработана для обработки крупногабаритных заготовок. Время намагничивания и размагничивания составляет 1-6 секунд. Плита не требует постоянного электропитания и не нагревается в процессе работы, что исключает температурные деформации и сохраняет высокую точность обработки. При использовании с магнитопроводящими удлинителями полюсов (мягкими накладками) обеспечивается пятисторонняя обработка заготовки за один установ, что существенно повышает общую производительность и снижает погрешности повторного позиционирования.

Особенности

Полюс 92х92 мм, глубина магнитного поля 50 мм, усилие удержания 4800±5% кгс на 4 полюса

Включение и выключение намагничивания за 1-6 секунд. Для удержания детали электроэнергия не требуется, что гарантирует максимальную безопасность при аварийном отключении питания. Отсутствие нагрева исключает влияние температуры на точность заготовок.
8 уровней регулировки силы магнита под различные размеры деталей и задачи для предотвращения налипания стружки.
Возможность 5-сторонней обработки и свободного перемещения инструмента без помех. Обработка детали выполняется за один цикл с высокой точностью и значительным ростом производительности.
Простой и удобный зажим деталей сокращает время переналадки.
Минимальный рекомендуемый размер детали должен перекрывать не менее 4 чередующихся квадратных магнитных полюсов для надежного закрепления.
Расширение функционала при использовании с индукционными и пружинными блоками удлинителей полюсов.

Технические характеристики

Единицы измерения: мм

Модель	Размеры, мм								Шаг G	Полюс P	Кол-во полюсов	Общее усилие удержания, кгс ±5%	Масса нетто	Напряжение (однофазное)	Ток, А	Блок управления (в комплекте)
Модель	W	L	S	S1	M	M1	T	H	Шаг G	Полюс P	Кол-во полюсов	Общее усилие удержания, кгс ±5%	Масса нетто	Напряжение (однофазное)	Ток, А	Блок управления (в комплекте)
EEPM-6060E	565	640	30	25	--	27	M10	70	20	92х92	20	24000	214 кг	Плита: DC 380 В Контроллер: AC 380 В / 440 В	24 A	C2-B
EEPM-60100E	565	1025	30	25	29	27					32	38400	343 кг		13 A	C4-B
EEPM-60120E	565	1250	30	25	30	27					40	48000	418 кг		24 A	C4-B
EEPM-8080E	790	800	30	25	28	28					36	43200	374 кг		26 A	C4-B
EEPM-80100E	790	1025	30	25	29	28					48	57600	480 кг		19 A	C4-B
EEPM-80120E	790	1250	30	25	30	28					60	72000	585 кг		15 A	C8-B

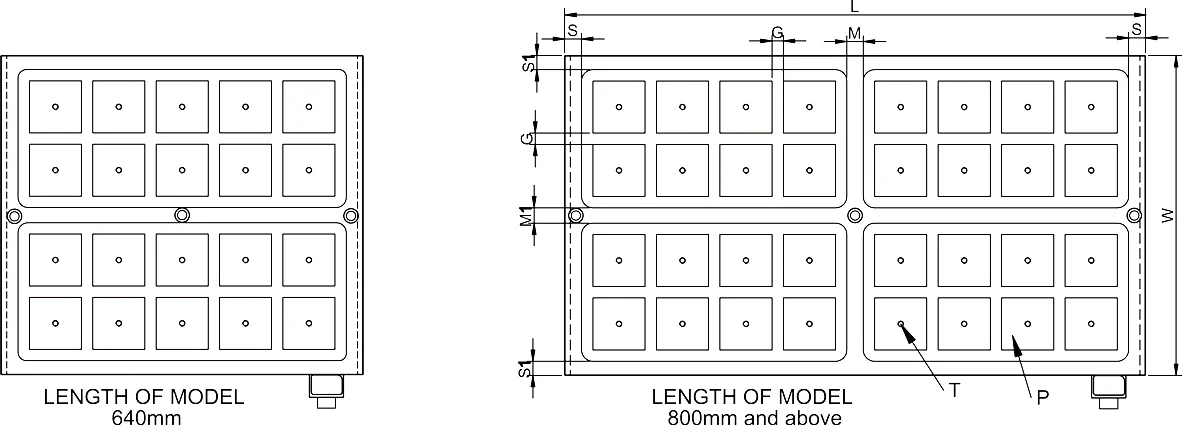

Чертежи 2D PDF

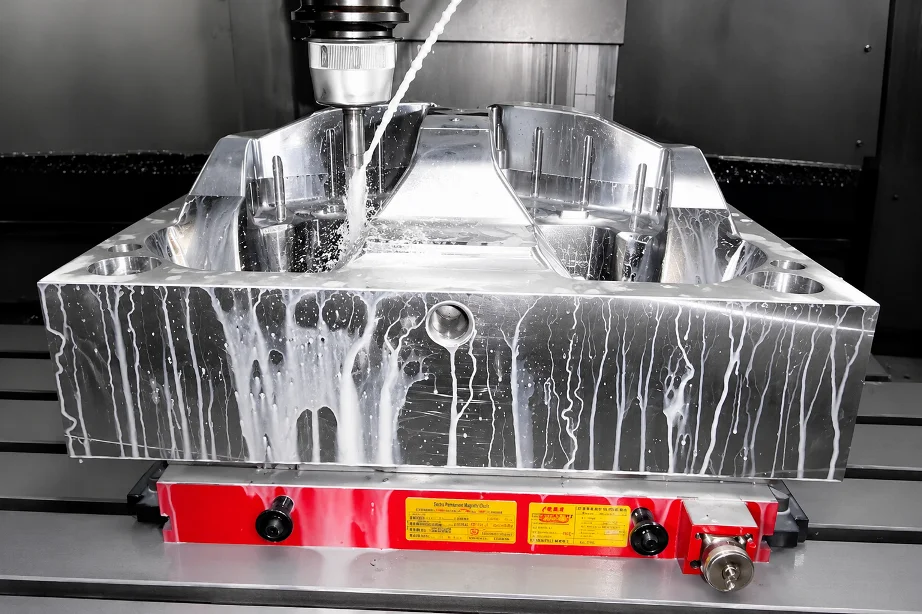

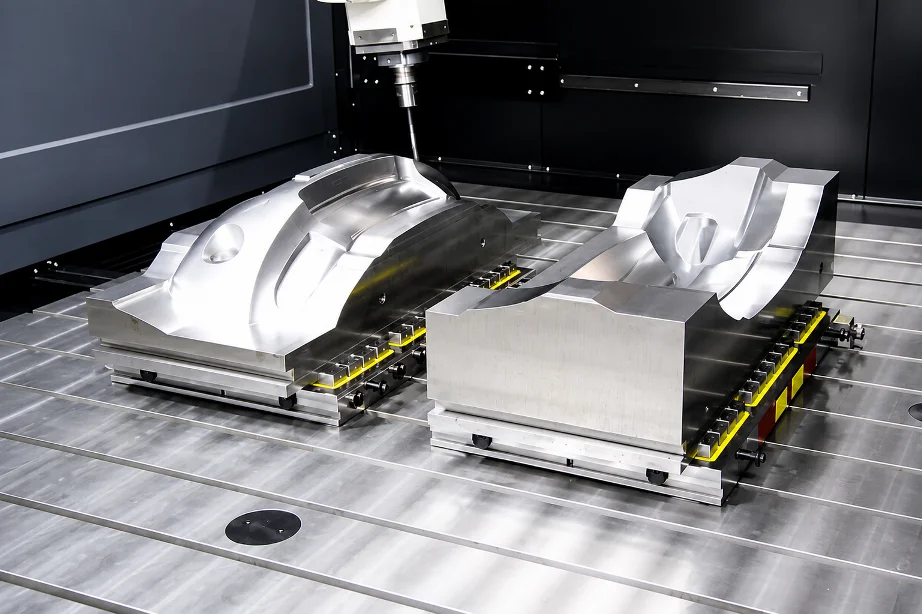

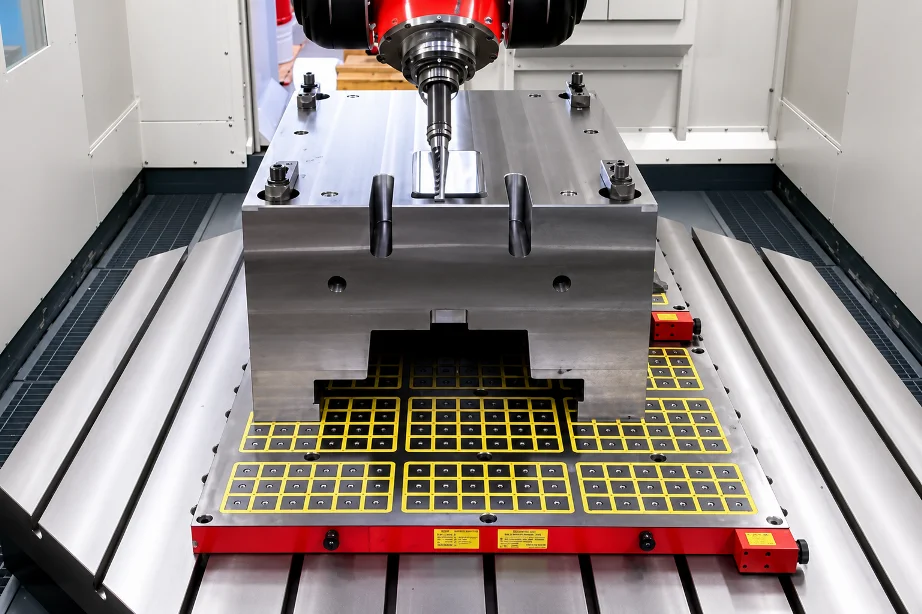

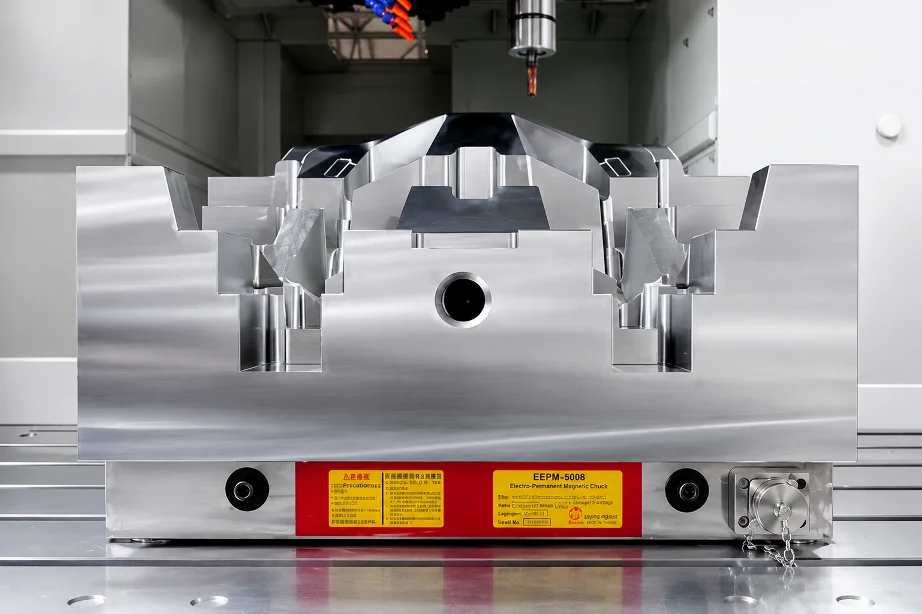

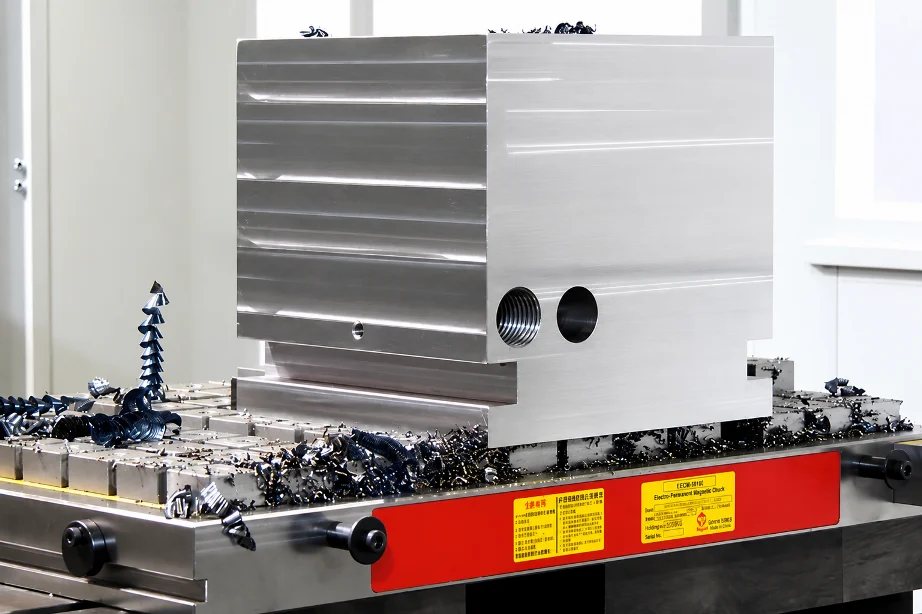

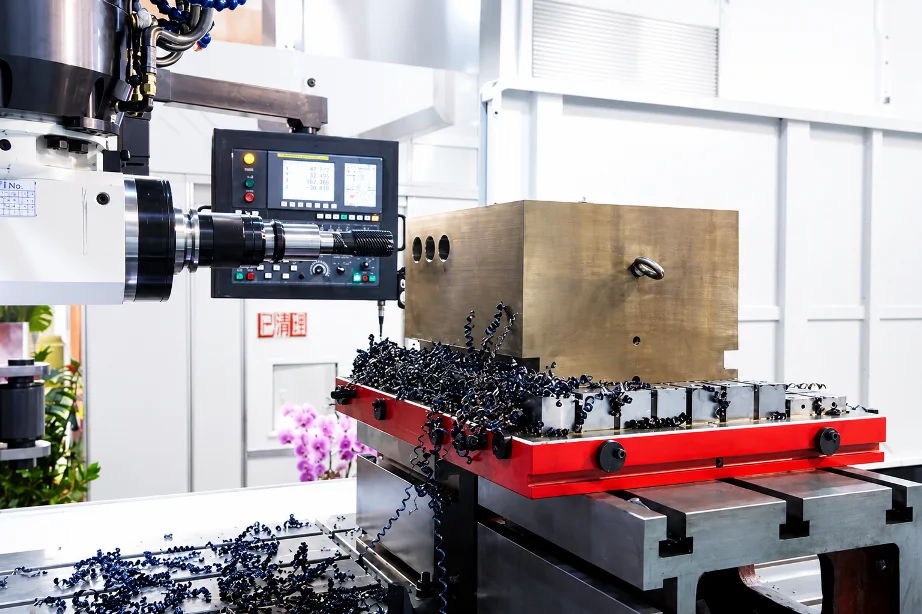

Примеры применения
