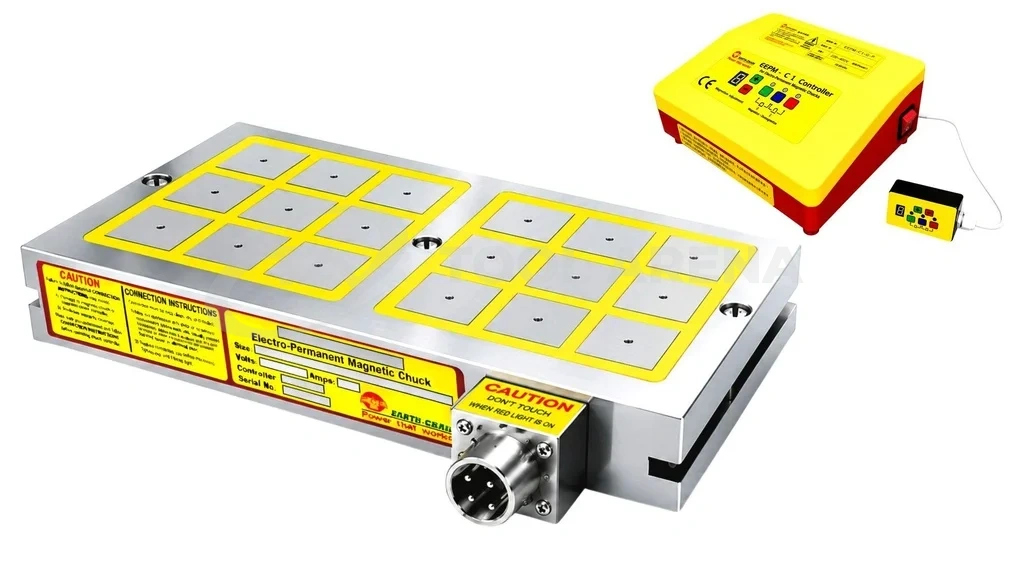

EEPM-D Series
Мало
Нашли дешевле?
Получить предложение
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Описание
Электропостоянная магнитная плита EEPM-D предназначена для механической обработки заготовок средних и крупных размеров. Время намагничивания и размагничивания составляет 1-6 секунд. Плита не требует непрерывной подачи электроэнергии во время работы и не нагревается, что гарантирует сохранение точности обработки. При использовании магнитопроводящих удлинителей полюсов обеспечивает доступ к пяти сторонам детали за одну установку, существенно повышая производительность и снижая погрешность повторного позиционирования.
Особенности
Полюс 70X70 мм, глубина проникновения магнитного потока 40 мм, сила удержания 2800±5% кгс / 4 полюса
- Быстрое включение и выключение за 1-6 секунд. Постоянная подача электроэнергии для удержания заготовки не требуется, что обеспечивает полную безопасность в случае аварийного отключения питания. Отсутствие нагрева исключает температурные деформации заготовки.
- 8 уровней регулировки силы намагничивания под различные габариты заготовок и технологические задачи, что снижает налипание стружки.
- Возможность 5-сторонней обработки без помех для движения режущего инструмента. Позволяет выполнить полную обработку заготовки за один установ с максимальной точностью и высокой эффективностью.
- Простая и удобная фиксация заготовок, существенно сокращающая вспомогательное время.
- Минимальный размер заготовки должен перекрывать не менее 4 соседних магнитных полюсов для надежного закрепления.
- Расширение функционала при использовании индукционных и подпружиненных полюсных надставок (см. список дополнительных принадлежностей).
Технические характеристики
Единицы измерения: мм
| Модель | Размеры, мм | Шаг G | Полюс P | Кол-во полюсов | Общая сила удержания, кгс ±5% | Масса плиты, нетто | Напряжение (1 фаза) | Ток, А | Блок управления (в комплекте) | Напряжение (1 фаза) | Ток, А | Блок управления (в комплекте) | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W | L | S | S1 | M | T | H | ||||||||||||
| EEPM-3060D | 340 | 670 | 30 | 25 | 30 | M10 | 70 | 20 | 70×70 | 18 | 12600 | 126 кг | Плита: DC 220V Блок управления: AC 220V / 480V |
24A | C2-G | Плита: DC 380V Блок управления: AC 380V / 440V |
25A | C1-B |
| EEPM-4050D | 430 | 530 | 30 | 25 | - | 20 | 14000 | 126 кг | 13A | C2-G | 22A | C1-B | ||||||
| EEPM-4060D | 430 | 670 | 30 | 25 | 30 | 24 | 16800 | 159 кг | 24A | C2-G | 29A | C1-B | ||||||
| EEPM-4080D | 430 | 850 | 30 | 25 | 30 | 32 | 22400 | 202 кг | 16A | C4-G | 27A | C2-B | ||||||
| EEPM-5060D | 520 | 670 | 30 | 25 | 30 | 30 | 21000 | 193 кг | 19A | C2-G | 17A | C2-B | ||||||
| EEPM-5080D | 520 | 850 | 30 | 25 | 30 | 40 | 28000 | 244 кг | 13A | C4-G | 22A | C2-B | ||||||
| EEPM-6060D | 660 | 670 | 30 | 25 | 30 | 36 | 25200 | 245 кг | 15A | C4-G | 25A | C2-B | ||||||
| EEPM-6080D | 660 | 850 | 30 | 25 | 30 | 48 | 33600 | 310 кг | 24A | C4-G | 29A | C2-B | ||||||
| EEPM-8080D | 840 | 850 | 30 | 25 | 30 | 64 | 44800 | 395 кг | 32A | C8-G | 27A | C4-B | ||||||

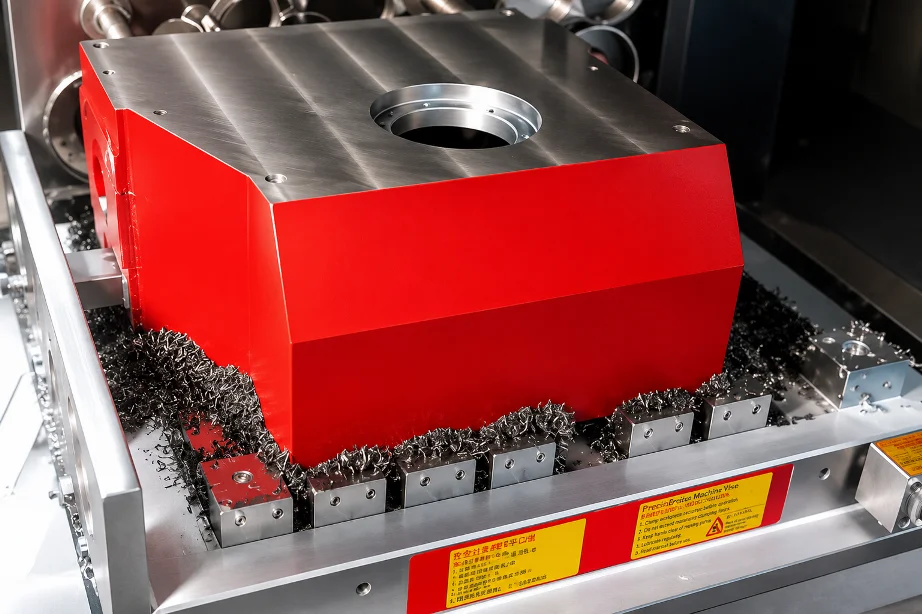

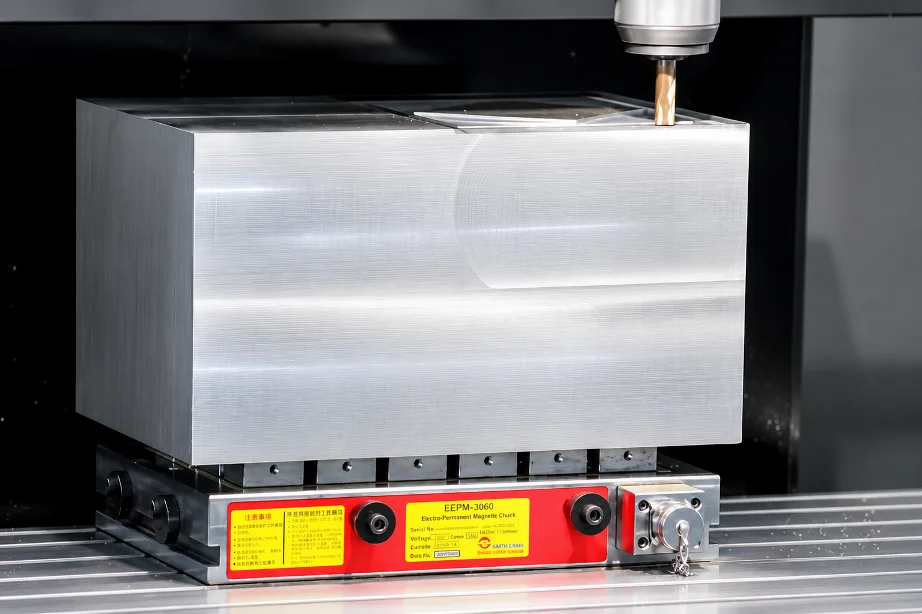

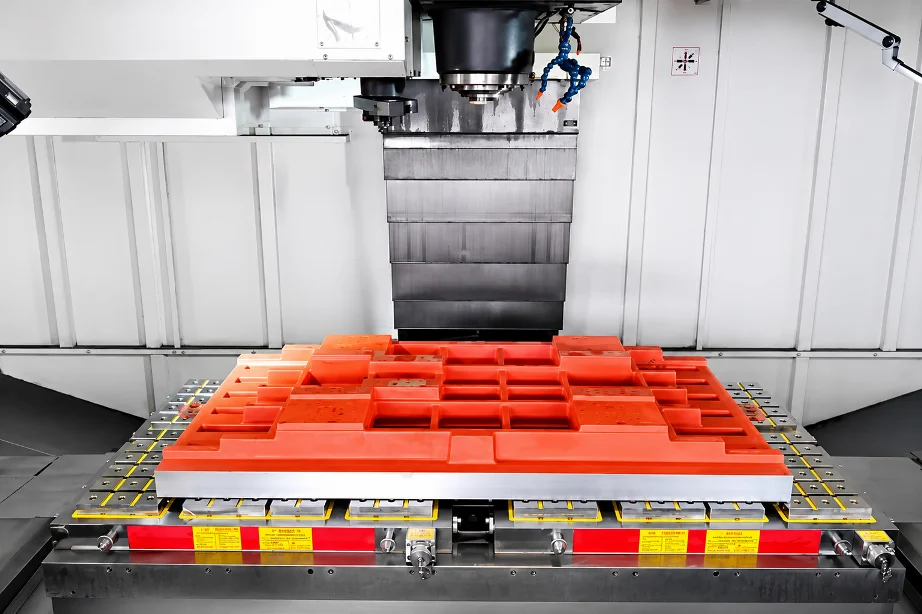

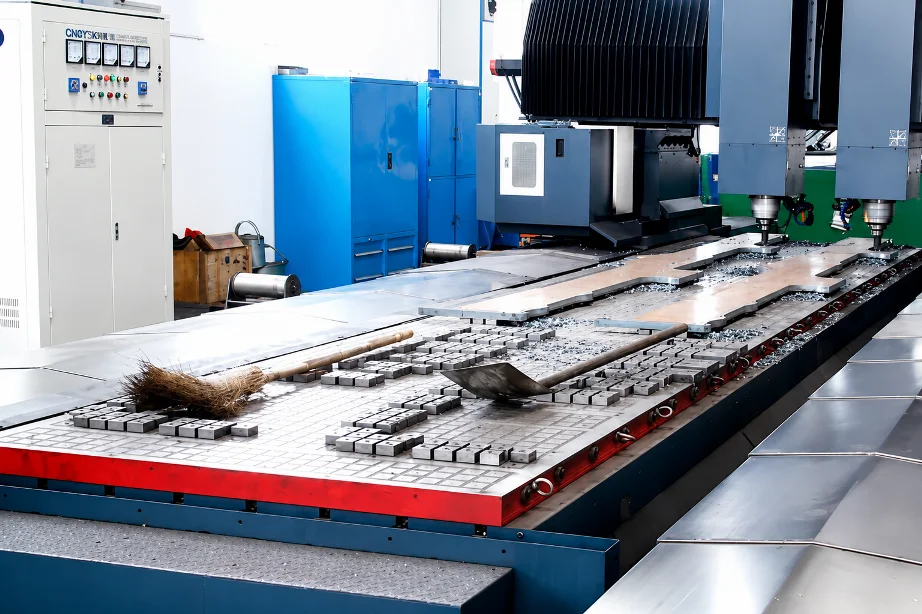

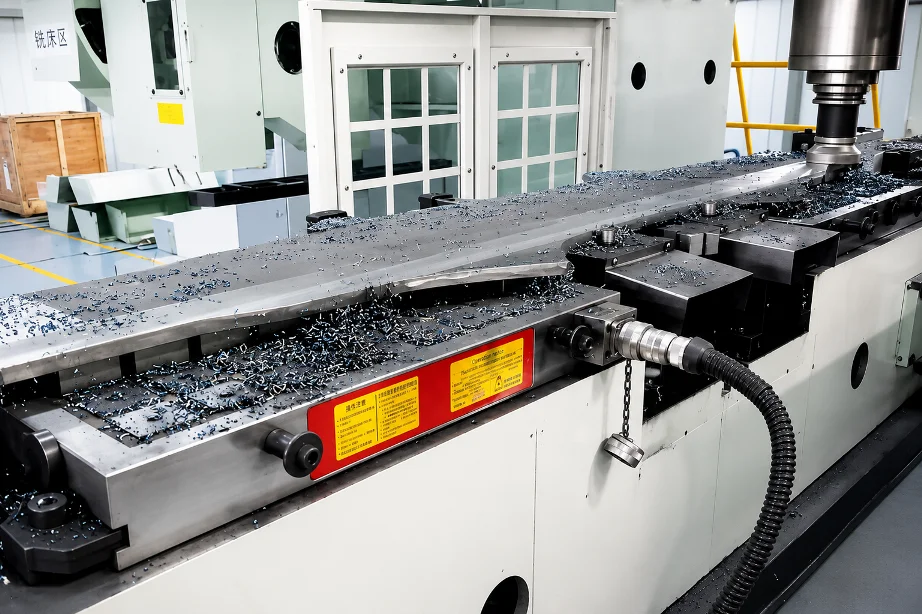

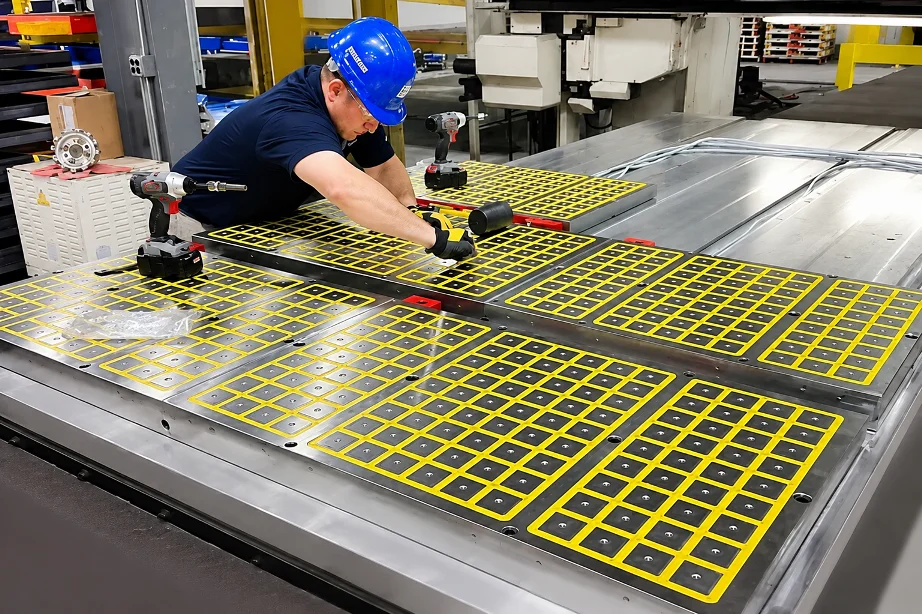

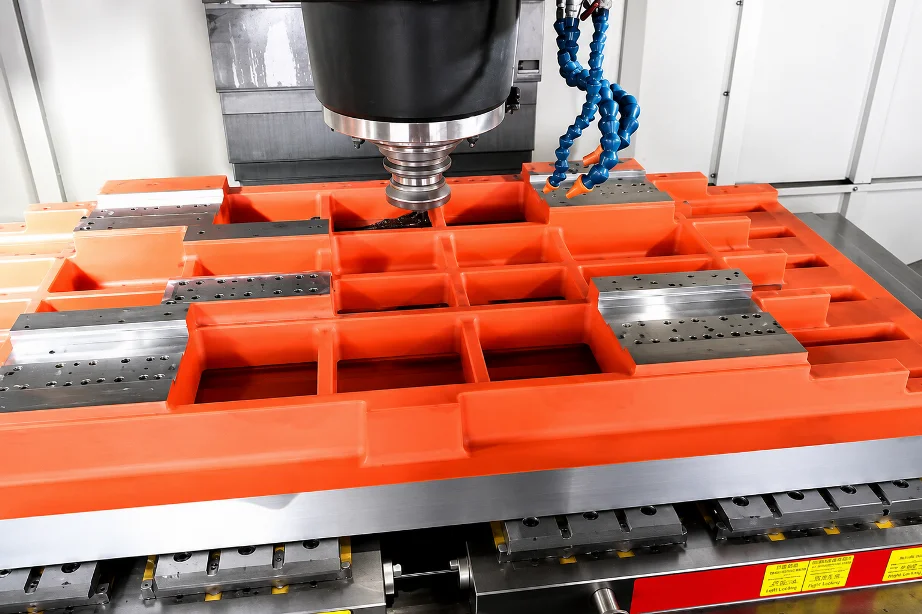

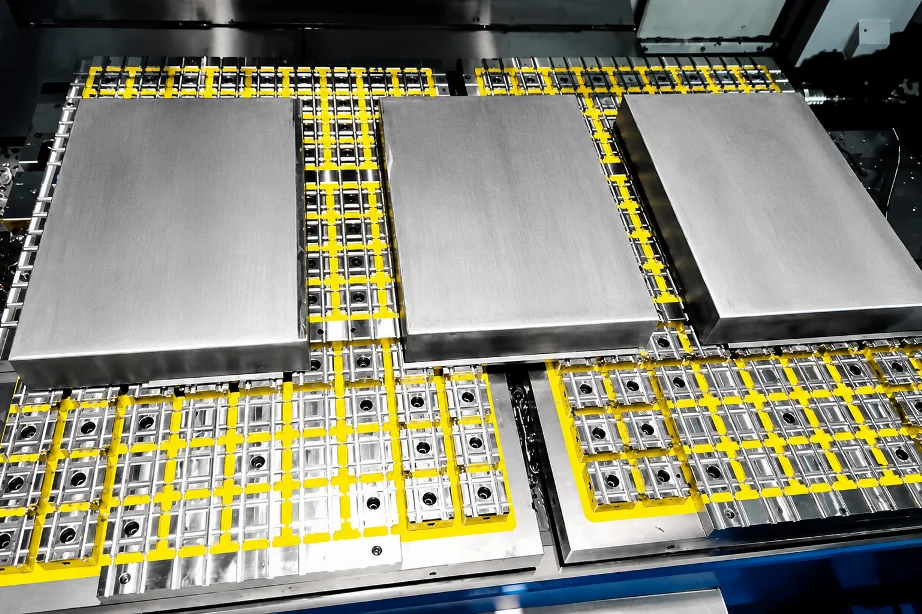

Примеры применения
