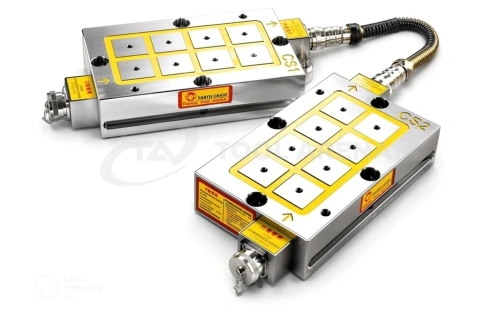

EEPM-C Series

В зависимости от требований к обработке крупногабаритных деталей сложной формы количество, расположение и шаг между магнитными плитами можно свободно комбинировать. Это снижает погрешности повторного позиционирования, обеспечивает соблюдение требований к точности и существенно повышает общую эффективность механообработки.

Особенности

• Сверхвысокое усилие магнитного зажима 1250 кгс/100 см² (4 полюса) подходит для различных видов механической обработки.
• Конструкция на основе электропостоянных магнитов: электричество не требуется для удержания заготовки в активном состоянии. Плита может работать непрерывно и не нагревается, исключая температурные деформации и влияние на точность детали.
• Инновационная модульная система последовательного и параллельного подключения EEPM-C обеспечивает экономичное решение для фиксации заготовок различных размеров. Модули можно гибко размещать в различном количестве, на нужных позициях и расстояниях друг от друга с учетом формы заготовки, что экономит время, снижает затраты и повышает качество готовых изделий.
• Адаптация под габариты заготовки: точечный или сплошной прижим, 100% эффективное использование площади плиты, что снижает затраты на оснастку и повышает рентабельность производства.
• Отсутствие препятствий для перемещения режущего инструмента. Обеспечивает возможность 5-сторонней обработки: фрезерование, сверление, нарезание резьбы, прорезка пазов и профилирование выполняются за один цикл. Это существенно повышает производительность и исключает погрешности повторного базирования.

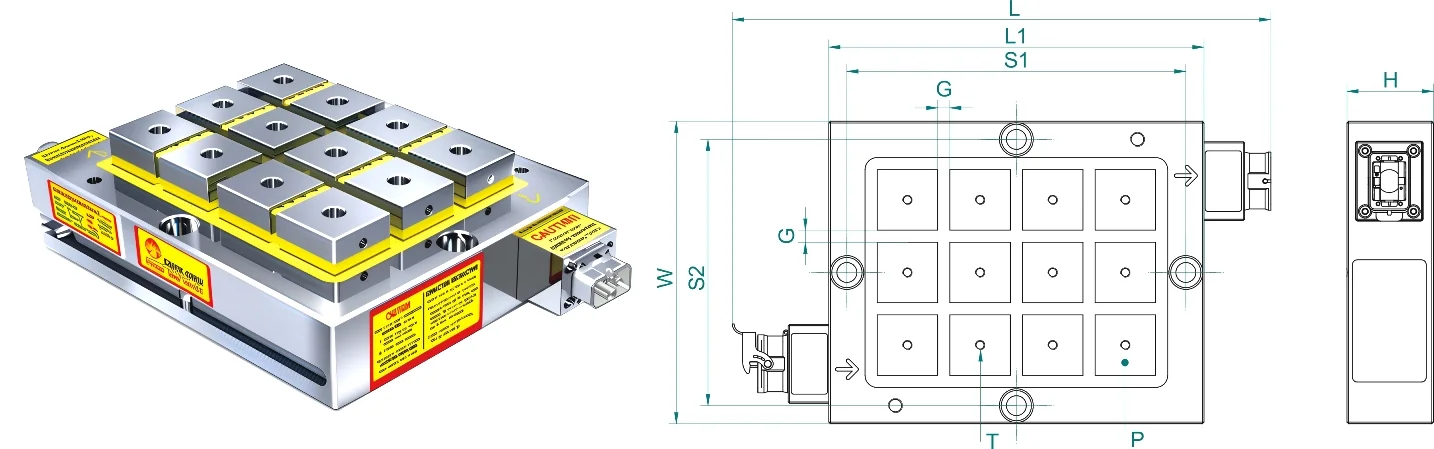

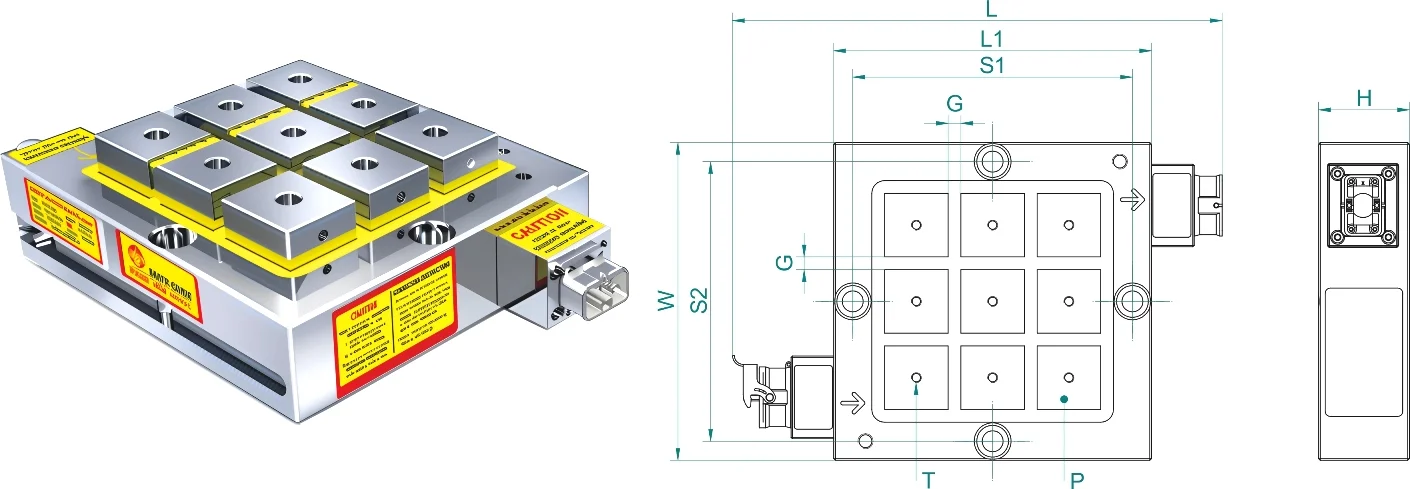

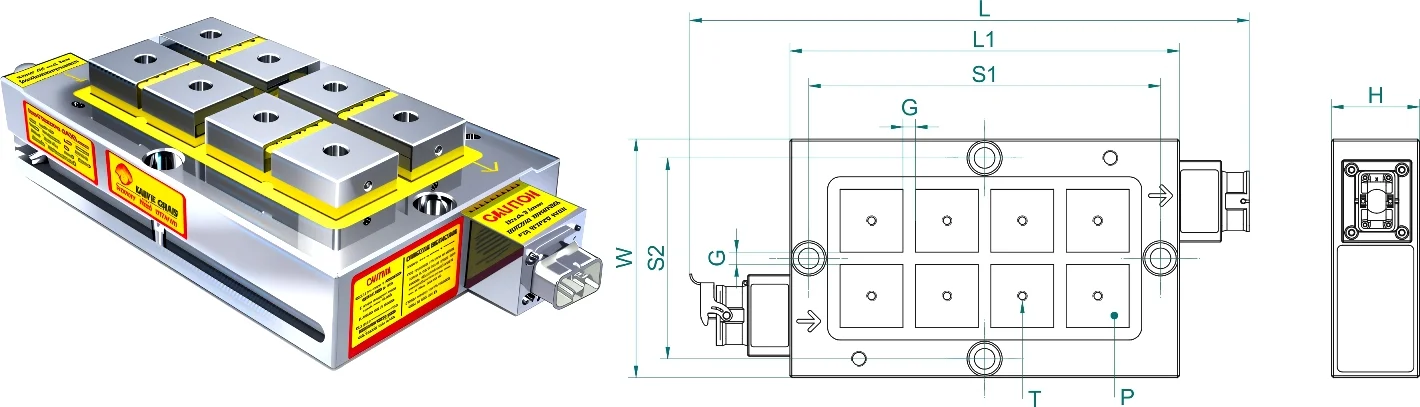

Технические характеристики

Защищено патентами: Тайвань M419639, M447812; Китай 2238015, 1653120; Япония 5465277; США 8,905,387; Корея 10-1458056; Италия 1414610.

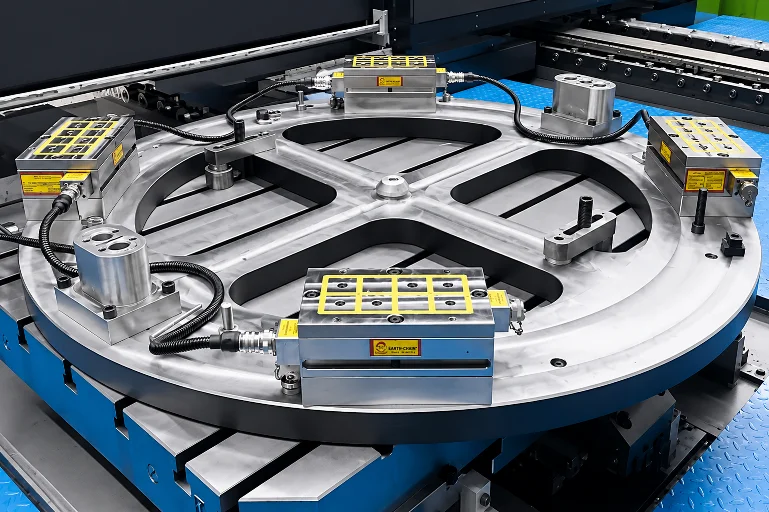

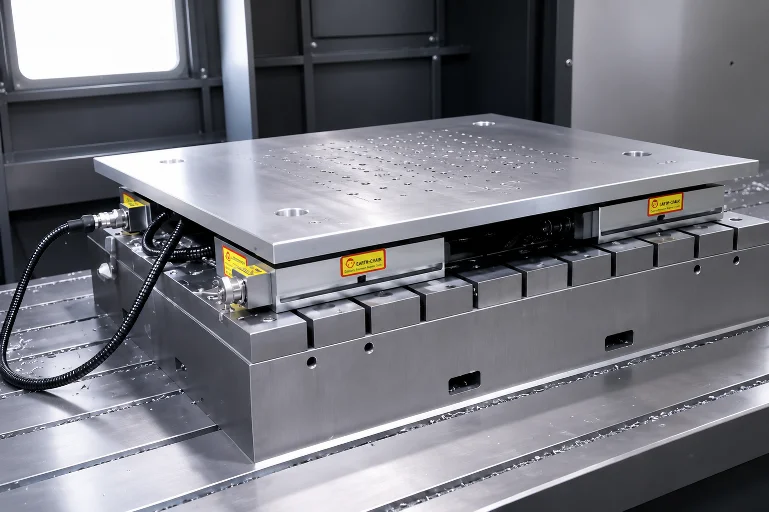

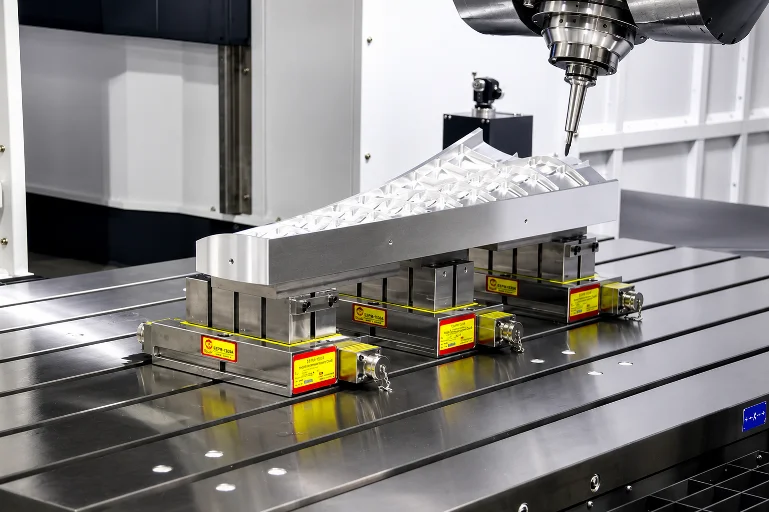

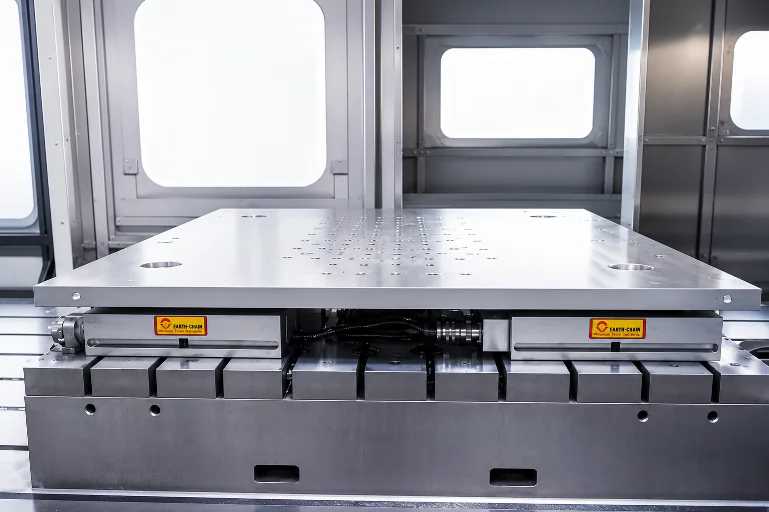

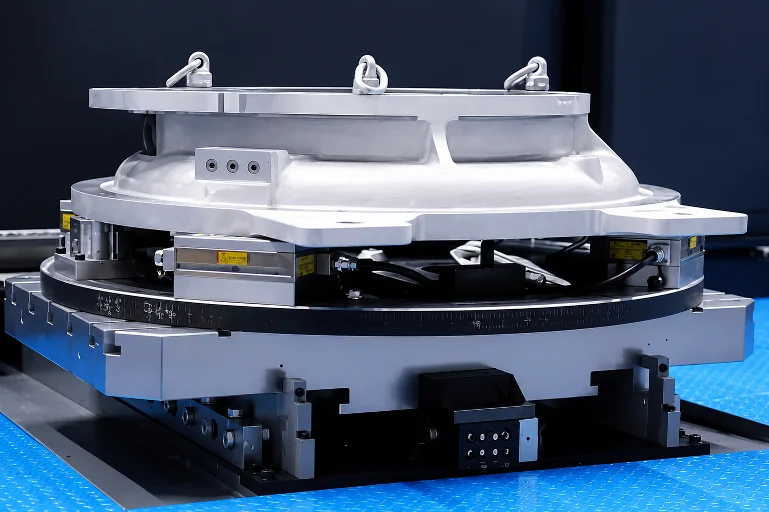

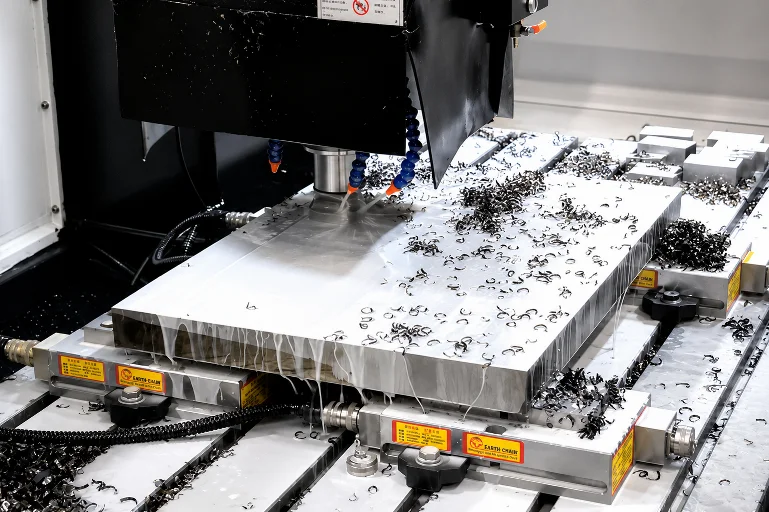

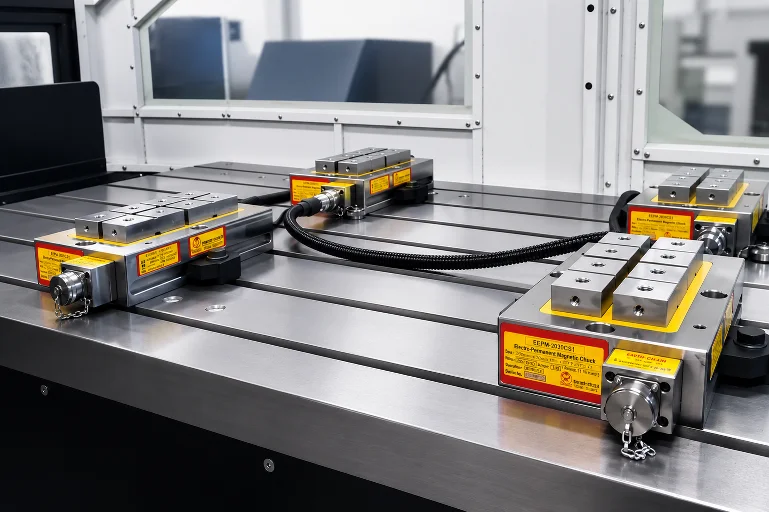

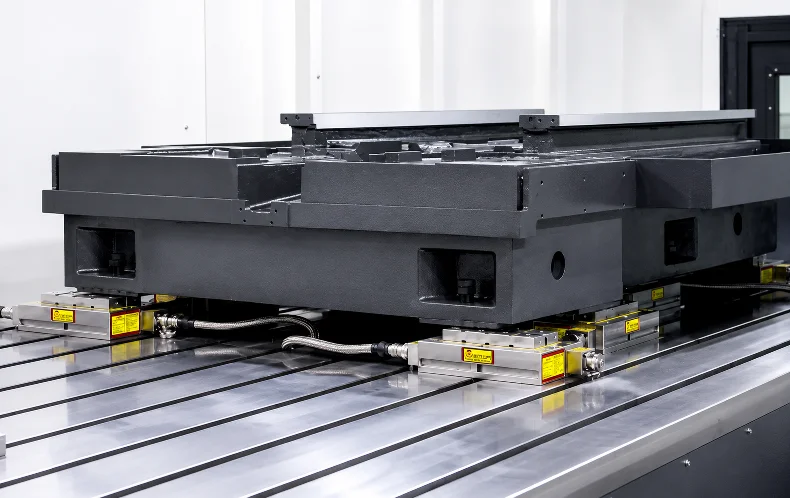

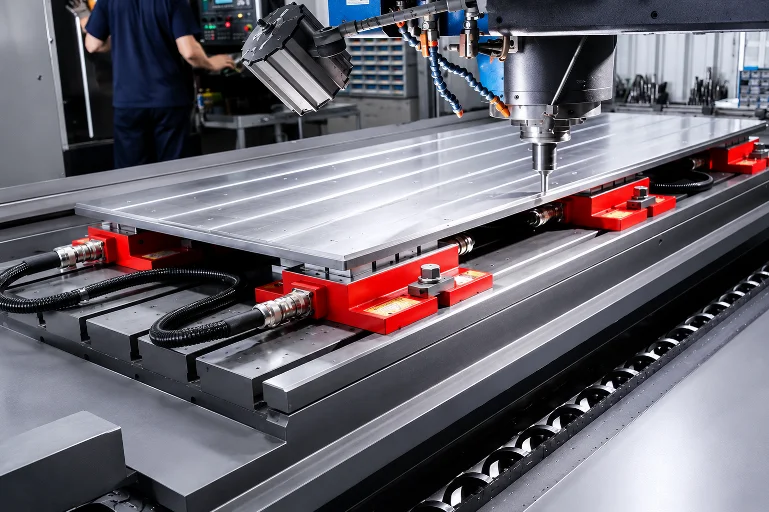

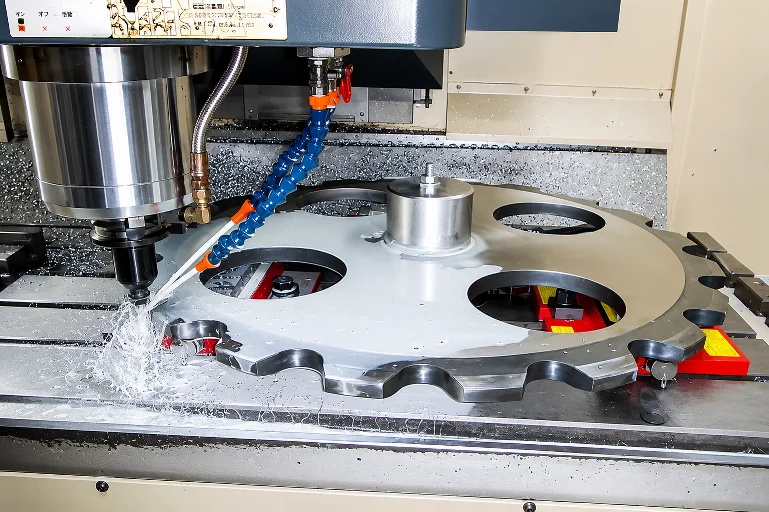

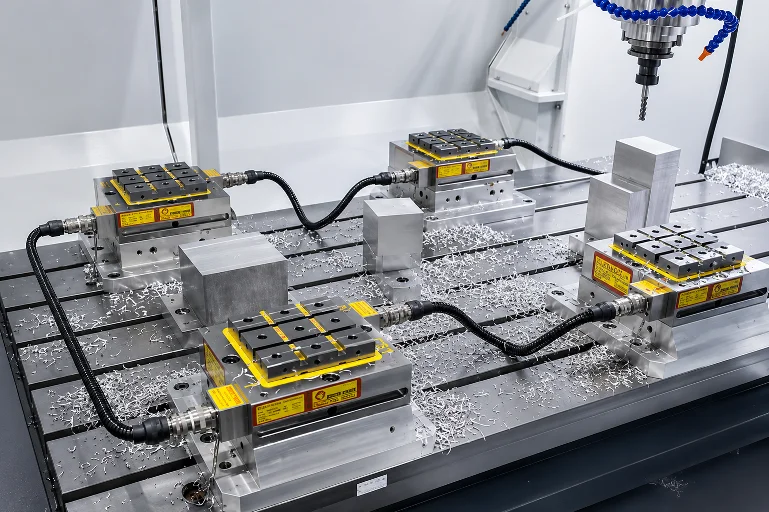

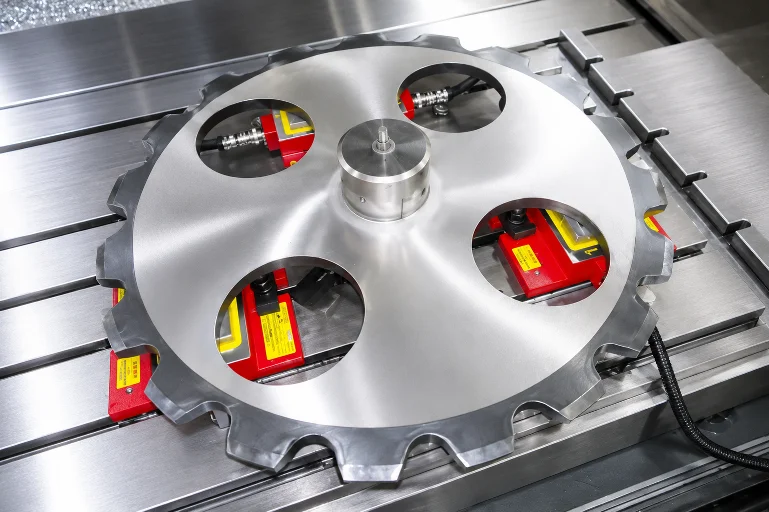

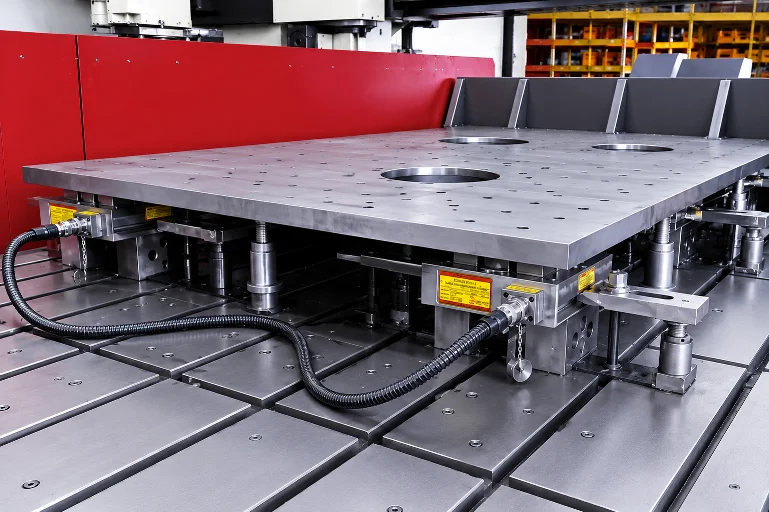

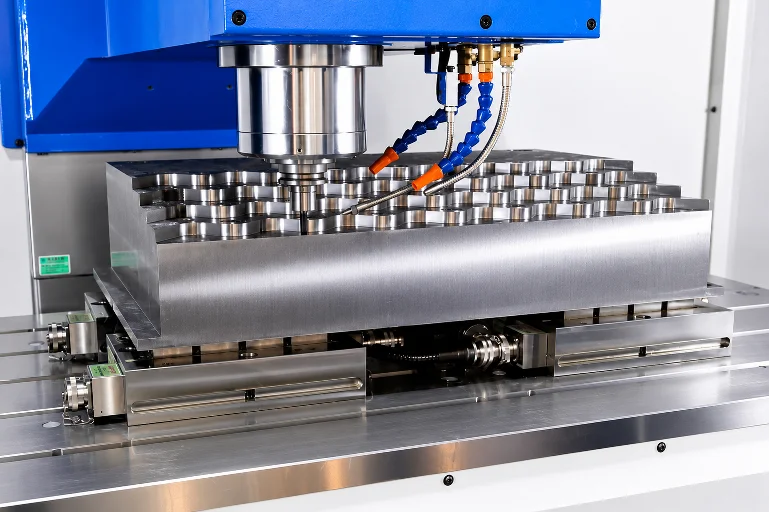

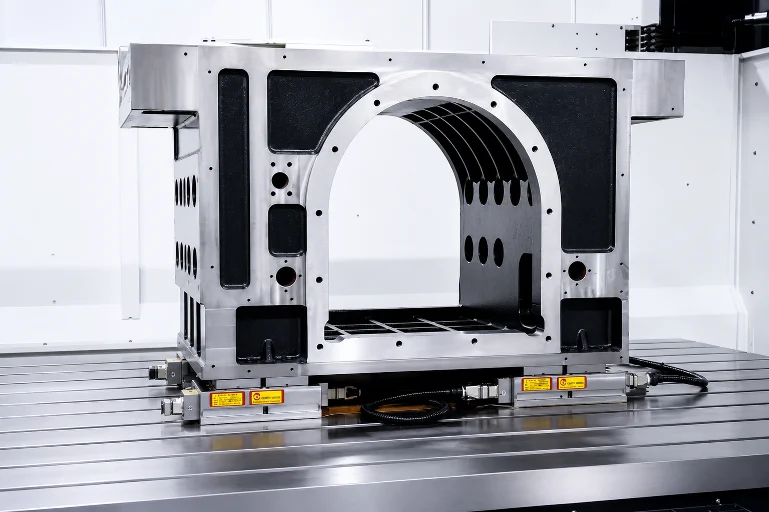

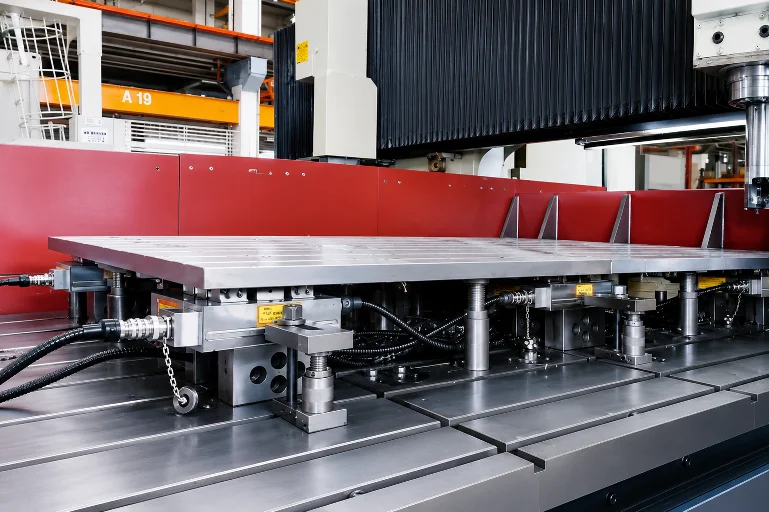

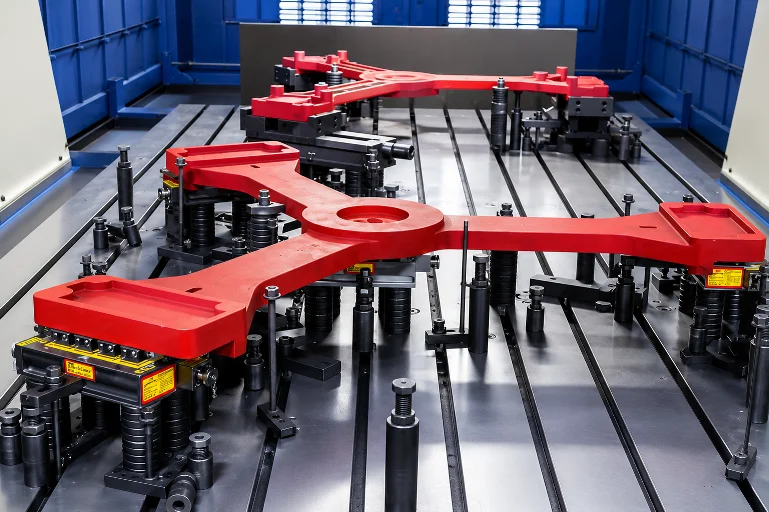

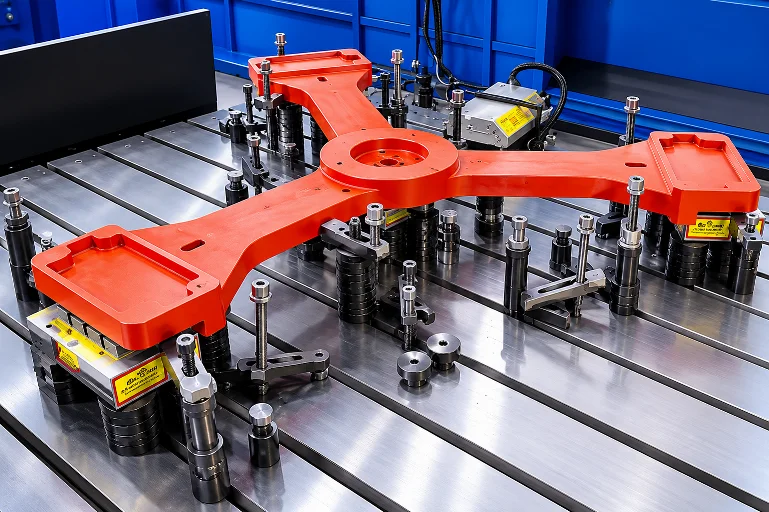

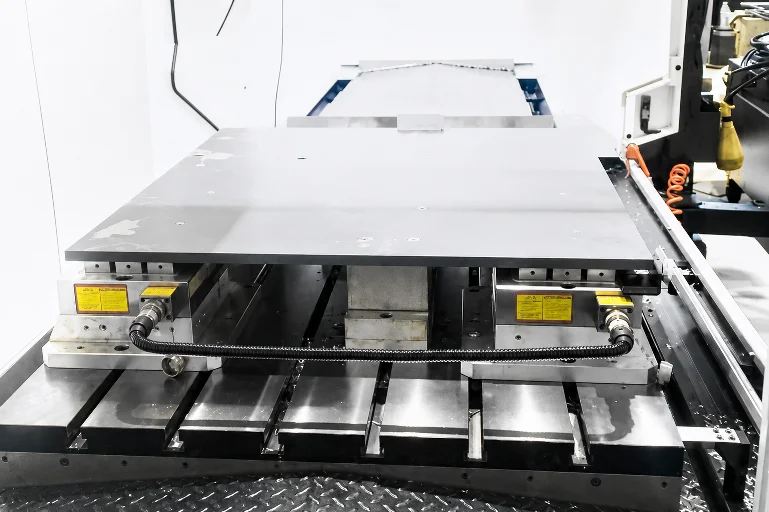

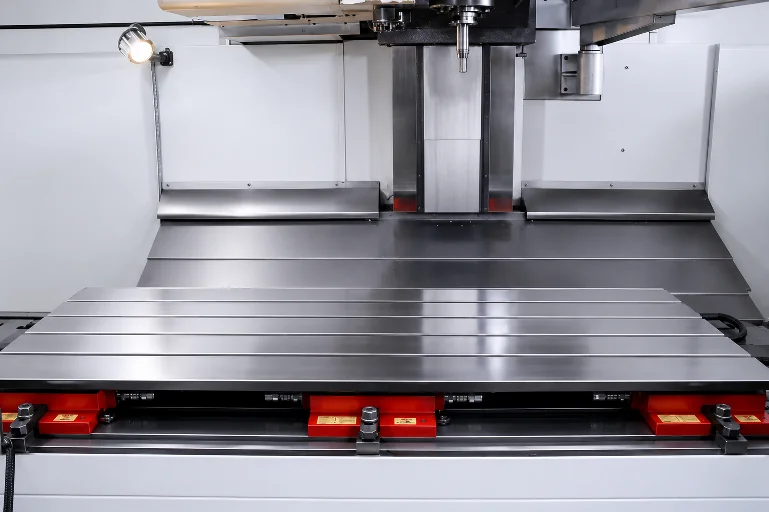

Примеры применения
