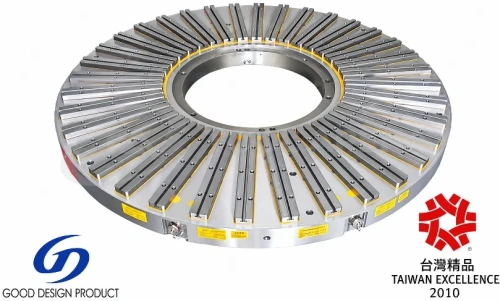

EEPM-CIRA & EEPM-CIR Series

Круглая электроперманентная магнитная плита обеспечивает беспрепятственный зажим и обработку детали со свободным доступом к пяти сторонам, реализуя полноценную пятистороннюю обработку за один установ.

Особенности

Серия EEPM-CIRA

• Круглая форма с радиальным расположением магнитных полюсов подходит для надежного закрепления круглых заготовок и деталей сложной формы.
• Заготовка контактирует со всеми полюсами магнитной плиты; сверхвысокое магнитное усилие составляет от 1600 кгс (1.6 т) ±5% до 4400 кгс (4.0 т) ±5% в зависимости от размера детали и плиты.
• Переключение включения/выключения занимает от 1 до 10 секунд. Для удержания заготовки электропитание не требуется: кабель можно отсоединить для свободного вращения плиты в процессе обработки.
• Обеспечивает беспрепятственное перемещение режущего инструмента и полноценную пятистороннюю обработку.
• Электроперманентная конструкция исключает нагрев и сохраняет исходную точность обработки деталей.

Применение EEPM-CIRA

• Подходит для применения на токарно-карусельных станках, 5-осевых делительных устройствах, 5-осевых обрабатывающих центрах с ЧПУ и др.
• Минимальный рекомендуемый диаметр заготовки (или аналогичные габариты для других форм):
  • EEPM-CIR300: Ø300 мм
  • EEPM-CIR400: Ø360 мм
  • EEPM-CIR 500: Ø500 мм
• Расширение возможностей позиционирования и базирования при использовании совместно с индукционными блоками (полюсными накладками).

Серия EEPM-CIR

• Круглая плита с радиальными полюсами для закрепления круглых и фасонных деталей.
• Полный контакт заготовки со всеми полюсами; сверхмощное магнитное усилие от 6650 кгс (6.65 т) ±5% до 59 850 кгс (59.85 т) ±5% в зависимости от типоразмера.
• Управление циклом намагничивания/размагничивания за 1-10 секунд. Не требует подачи тока во время работы; питающий кабель отключается для свободного вращения.
• Отсутствие механических зажимов открывает доступ режущему инструменту к пяти граням детали.
• Отсутствие тепловыделения исключает температурные деформации заготовки.

Применение EEPM-CIR

• Применяется на токарно-карусельных станках, поворотно-делительных столах и 5-осевых обрабатывающих центрах с ЧПУ.
• Минимальный рекомендуемый диаметр заготовки (или эквивалентные размеры деталей другой формы):
  • EEPM-CIR500: Ø300 мм
  • EEPM-CIR600: Ø360 мм
  • EEPM-CIR800: Ø500 мм
  • EEPM-CIR1000: Ø500 мм
  • EEPM-CIR1250: Ø850 мм
  • EEPM-CIR1500: Ø850 мм
  • EEPM-CIR1600: Ø1200 мм
  • EEPM-CIR1800: Ø1200 мм
• Возможность точного позиционирования при установке индукционных блоков.

Технические характеристики

Серия EEPM-CIRA (единицы измерения: мм)

Серия EEPM-CIR (единицы измерения: мм)

Опциональные принадлежности: индукционные блоки

• Индукционные блоки серии EEPM-CIRIB предназначены для магнитных плит EEPM-CIR и расширяют возможности фиксации заготовок.
• Удобство и точность: индукционные блоки являются сменными элементами. Их рабочую поверхность можно профрезеровать или спрофилировать непосредственно на станке под геометрию детали, обеспечив 100% параллельность базовой плоскости станка.

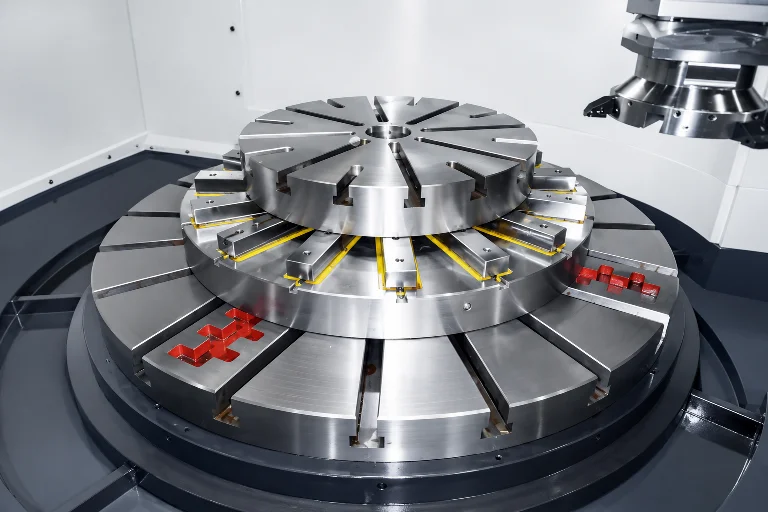

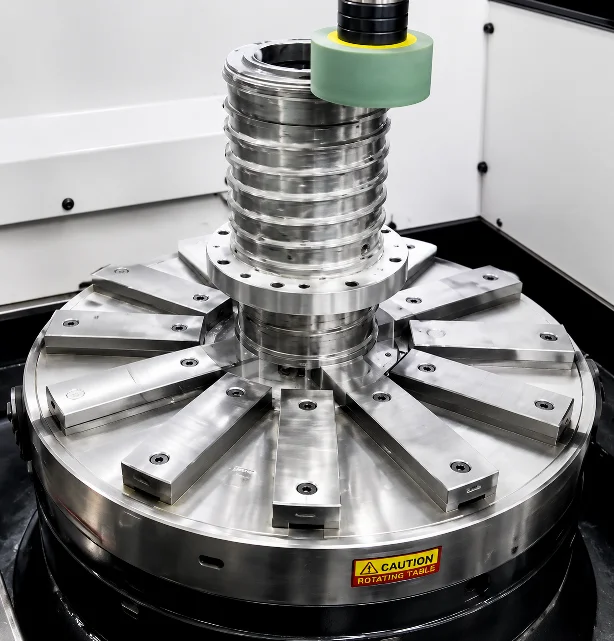

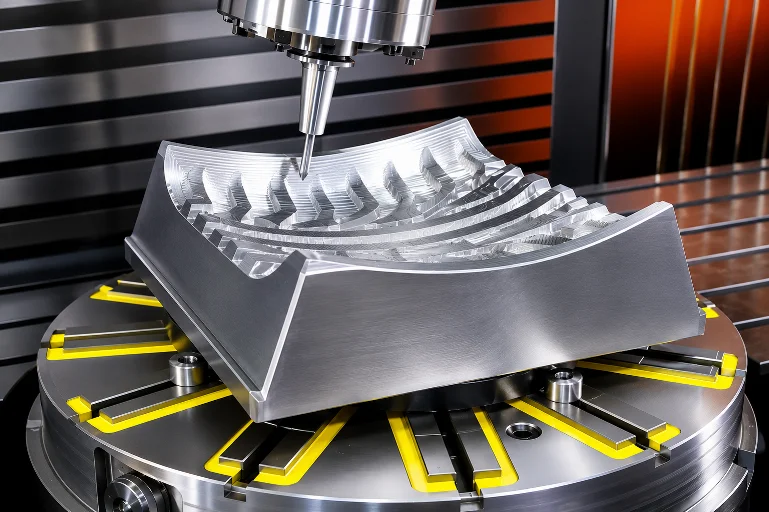

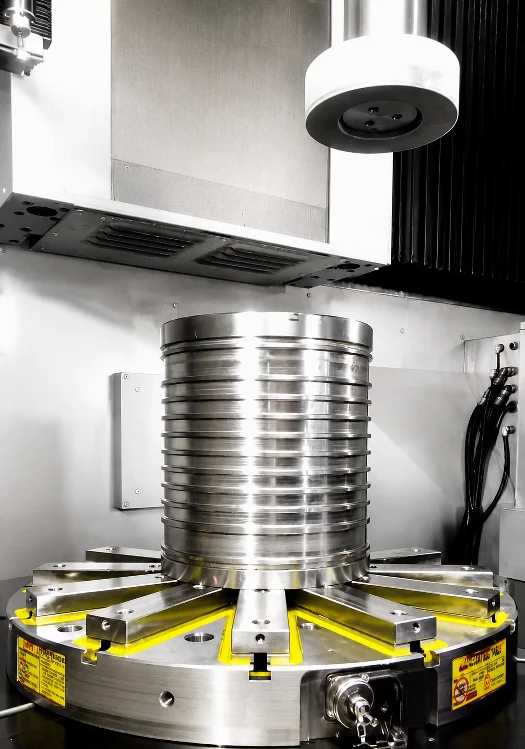

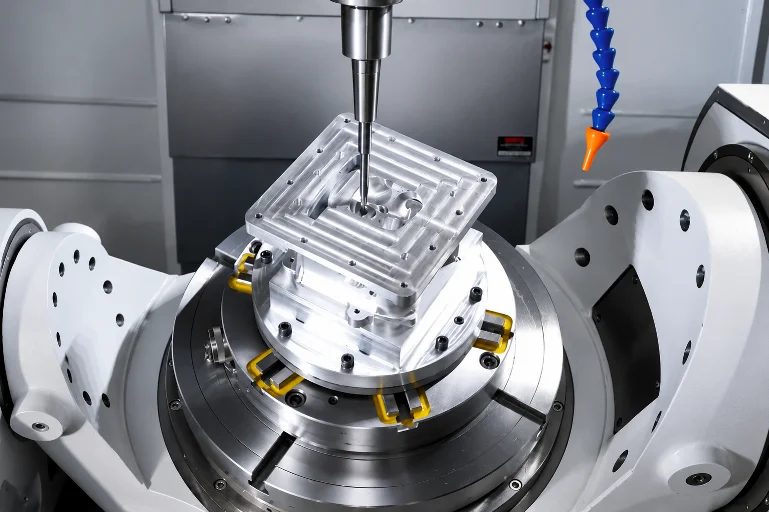

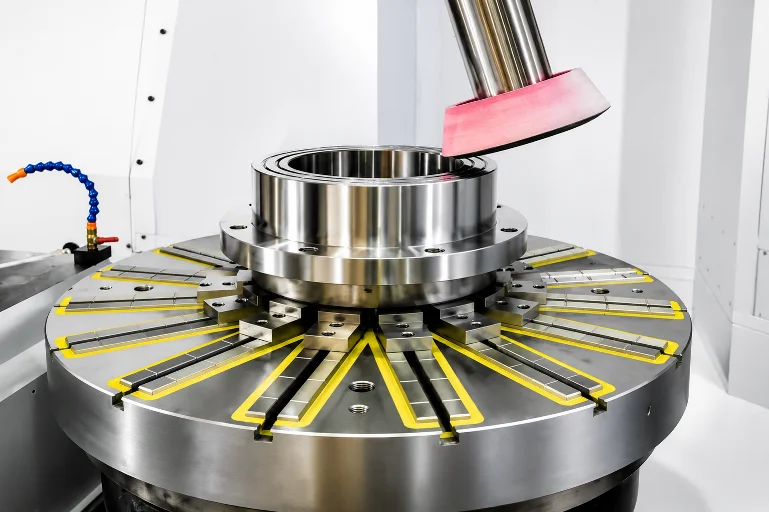

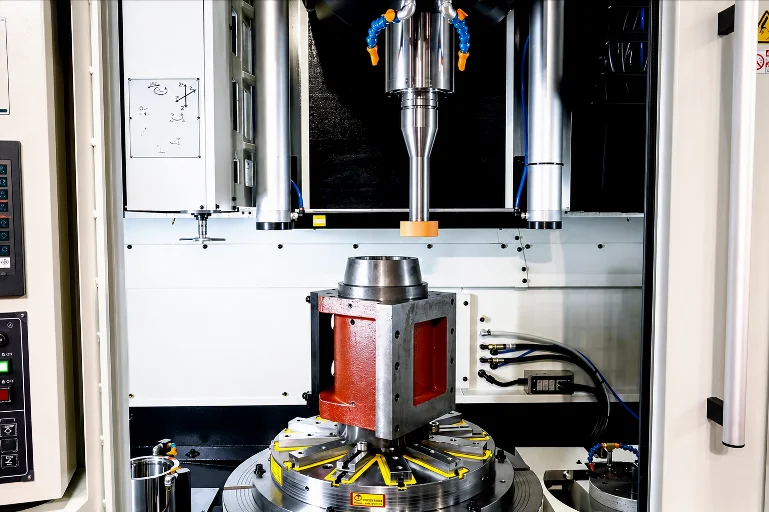

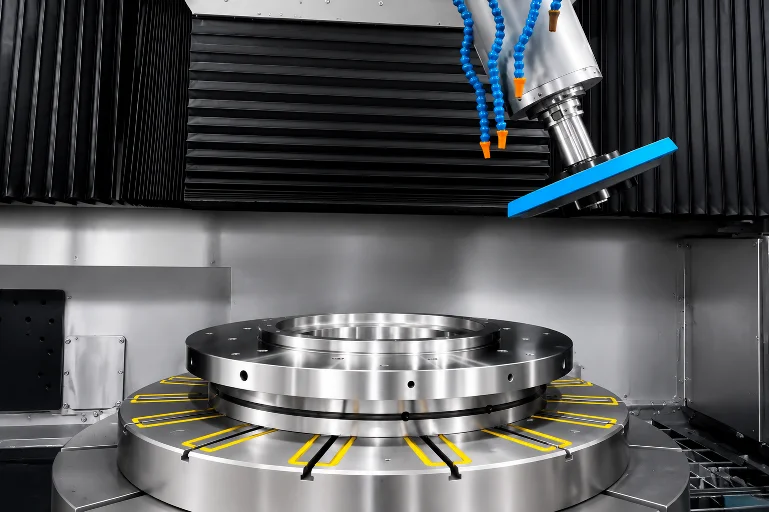

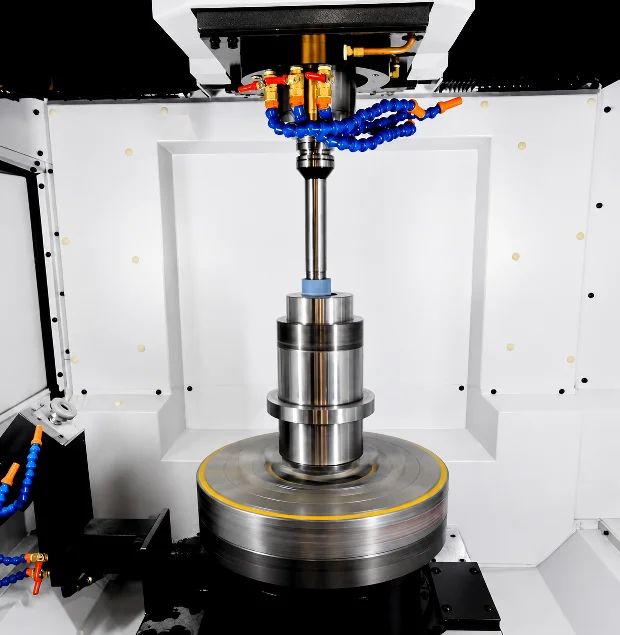

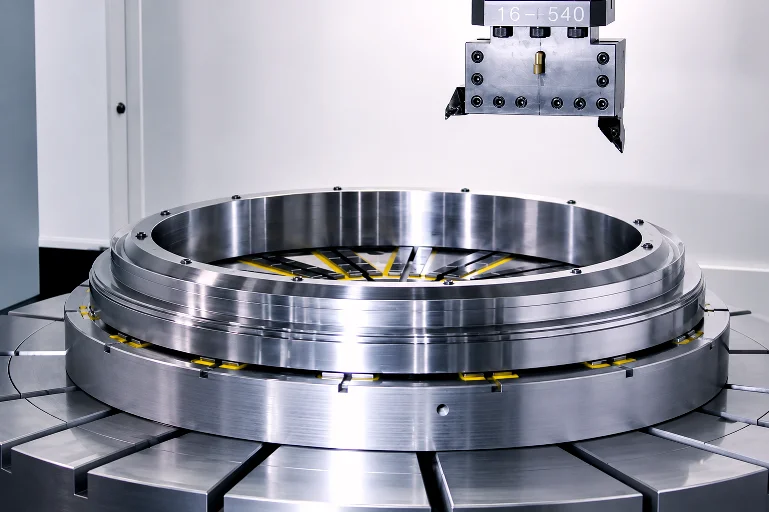

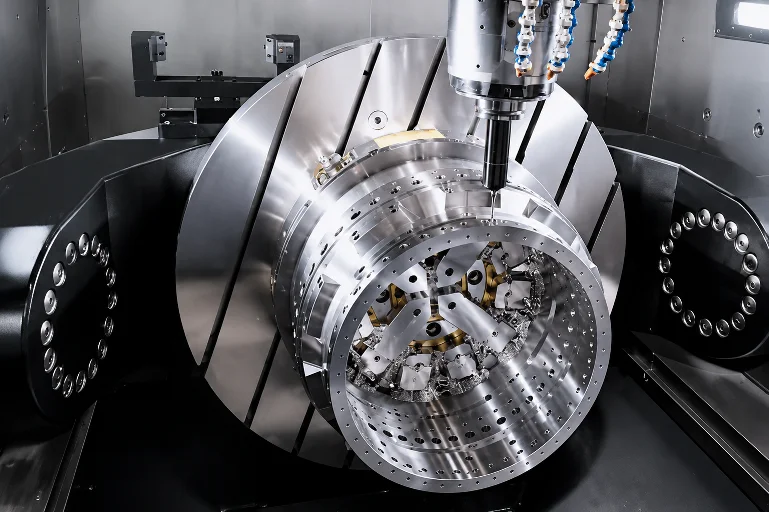

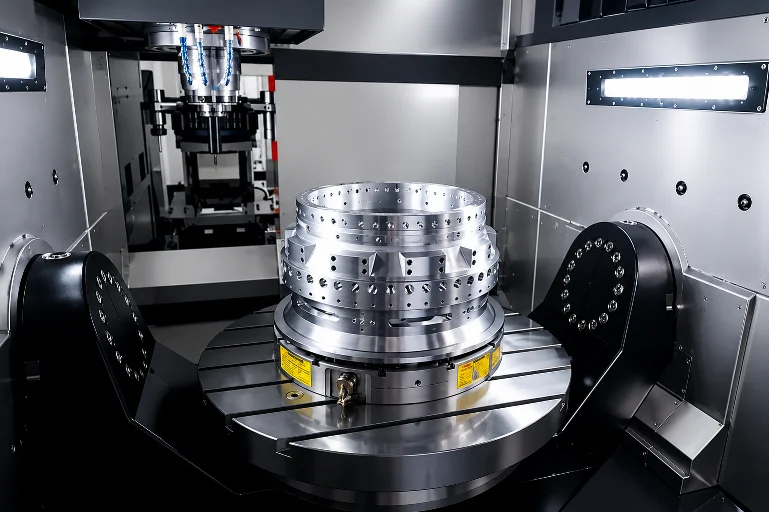

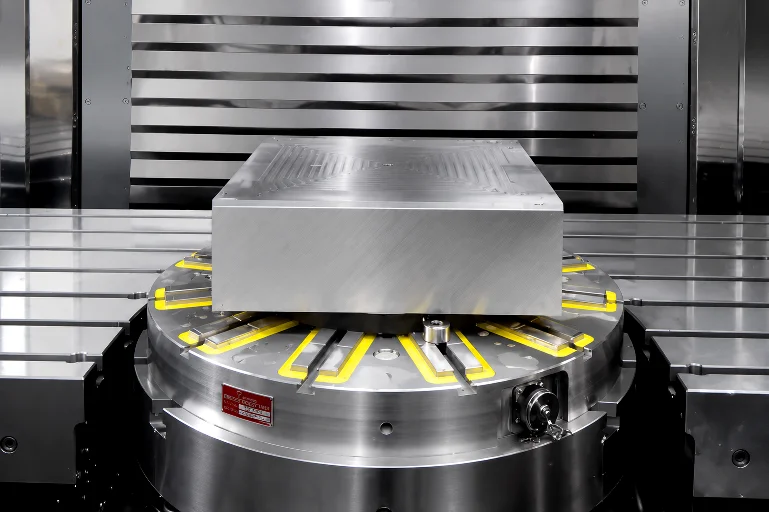

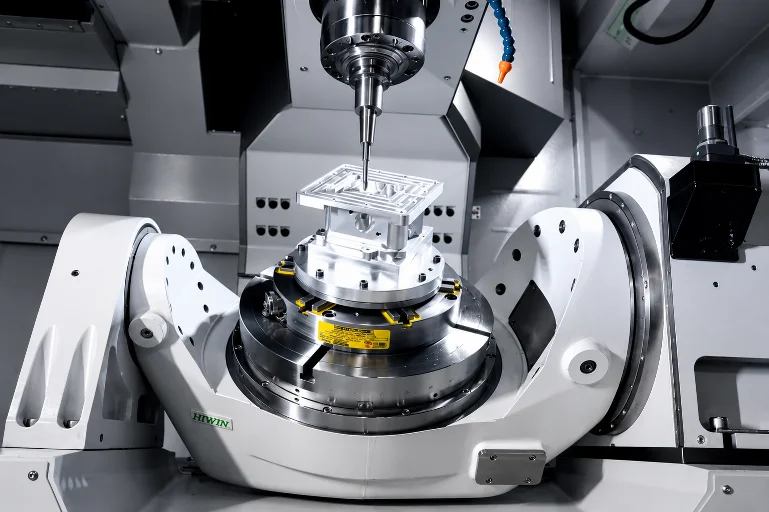

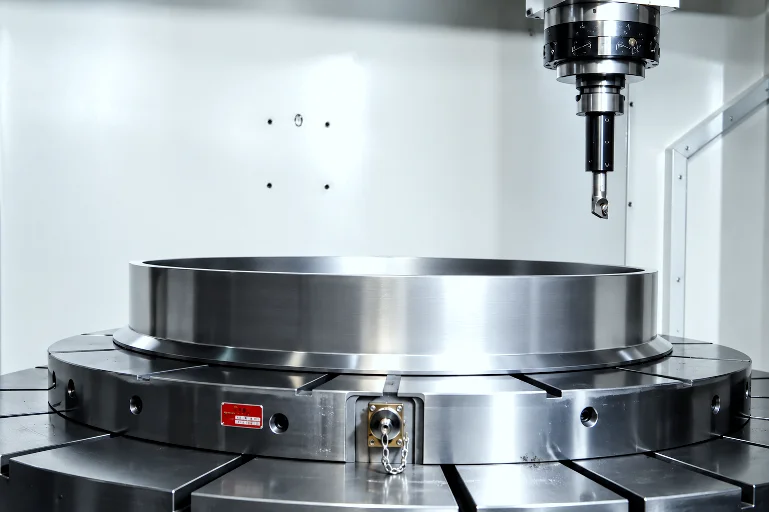

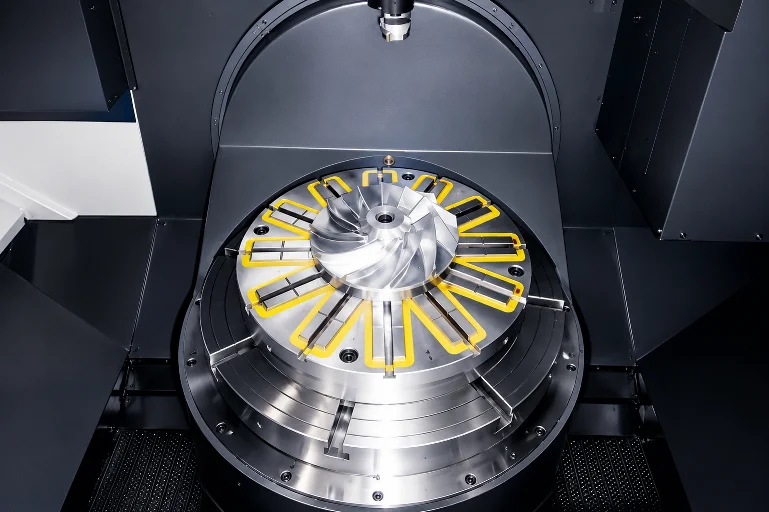

Примеры применения
