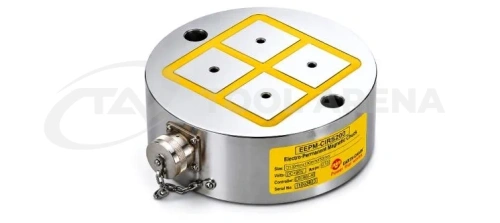

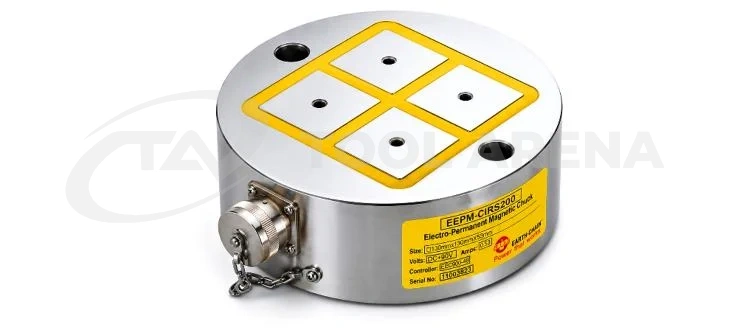

EEPM-CIRSA & EEPM-CIRS Series

Под заказ

Нашли дешевле?

Получить предложение

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Цена на товар указана ориентировочно БЕЗ НДС. Актуальная цена при запросе КП

Описание

Круглый электропостоянный магнитный патрон предназначен для быстрого намагничивания и размагничивания в течение 1-10 секунд (сила удержания регулируется). После активации магнита постоянная подача электроэнергии не требуется. Патрон свободно вращается без помех от соединительного кабеля и обеспечивает пятисторонний доступ к заготовке, существенно повышая эффективность металлообработки.

Особенности и преимущества

Круглая форма с радиальным/квадратным распределением магнитных полюсов подходит для надежного закрепления круглых заготовок и деталей сложной формы.
Высокая сила магнитного удержания: от 1600 кгс (1,6 т) ±5% до 4400 кгс (4,0 т) ±5% в зависимости от габаритов заготовки и патрона при контакте со всеми полюсами.
Цикл включения/выключения занимает от 1 до 10 секунд. Для удержания заготовки электроэнергия не требуется, кабель отсоединяется для свободного вращения планшайбы во время обработки.
Отсутствие механических прижимов обеспечивает беспрепятственное движение инструмента и полноценную 5-стороннюю обработку за один установ.
Электропостоянная магнитная система не нагревается в процессе работы, исключая тепловые деформации и сохраняя точность обработки деталей.

Область применения

Применяется на токарно-карусельных станках, 5-осевых поворотных делительных столах и 5-осевых обрабатывающих центрах с ЧПУ.
EEPM-CIRSA: предназначены для тонких и малогабаритных деталей (размер полюса 35х35 мм, усилие удержания 580 кгс на 4 полюса).
EEPM-CIRS: предназначены для тонких заготовок и деталей средних размеров (размер полюса 50х50 мм, усилие удержания 1250 кгс на 4 полюса).
Минимальный рекомендуемый контакт для надежного закрепления - не менее 4 чередующихся магнитных полюсов.
Возможность использования жестких и подпружиненных магнитных удлинителей (индукционных блоков) для базирования и выравнивания заготовок.
Минимальные рекомендуемые габариты заготовок: EEPM-CIR300 - Ø300 мм; EEPM-CIR400 - Ø360 мм; EEPM-CIR500 - Ø500 мм (или аналогичная площадь для деталей другой формы).

Технические характеристики

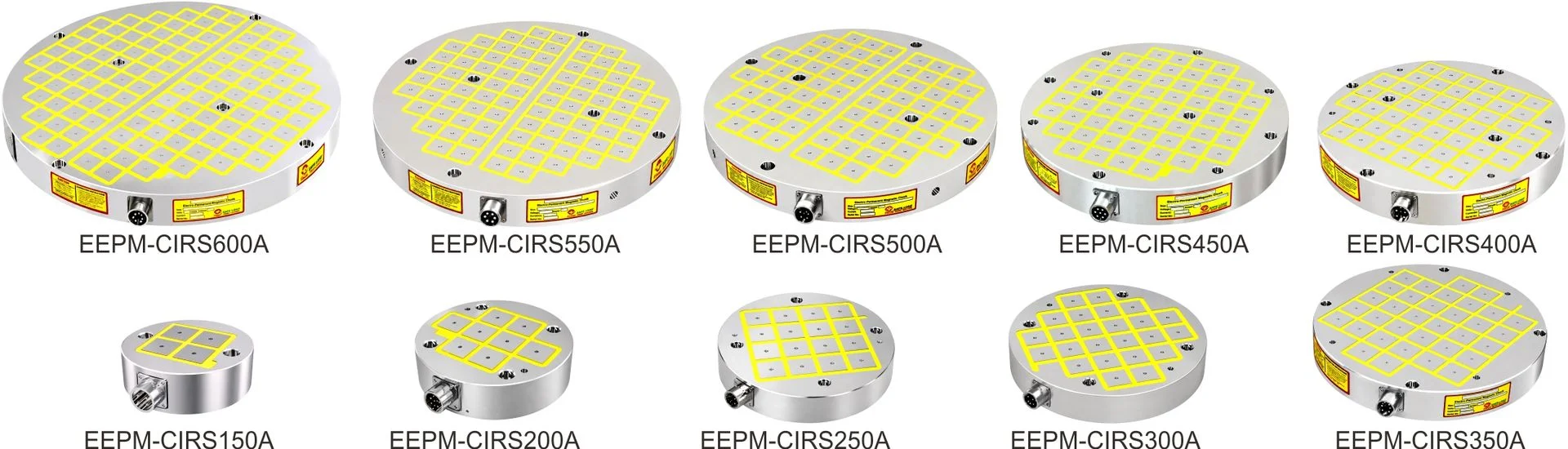

Серия EEPM-CIRSA (полюс 35х35 мм, единицы измерения: мм)

Модель	Размеры		Шаг	Размер полюса	Кол-во полюсов	Масса нетто	Напряжение (1 фаза)	Ток, А	Контроллер (в комплекте)
Модель	D	Высота	Шаг	Размер полюса	Кол-во полюсов	Масса нетто	Напряжение (1 фаза)	Ток, А	Контроллер (в комплекте)
EEPM-CIRS150A	Ø150	50	7	35×35	4	6 кг	Патрон: DC 220V Контроллер: AC 220V / 480V	20A	C1-G
EEPM-CIRS200A	Ø200	50	7		8	11 кг		10A	C1-G
EEPM-CIRS250A	Ø250	50	7		16	17 кг		25A	C1-G
EEPM-CIRS300A	Ø300	60	7		24	34 кг		10A	C1-G
EEPM-CIRS350A	Ø350	60	7		34	46 кг		26A	C1-G
EEPM-CIRS400A	Ø400	60	7		46	60 кг		14A	C2-G
EEPM-CIRS450A	Ø450	70	7		55	88 кг		21A	C2-G
EEPM-CIRS500A	Ø500	70	7		70	109 кг		26A	C2-G
EEPM-CIRS550A	Ø550	70	7		84	132 кг		15A	C4-G
EEPM-CIRS600A	Ø600	70	7		114	157 кг		23A	C4-G

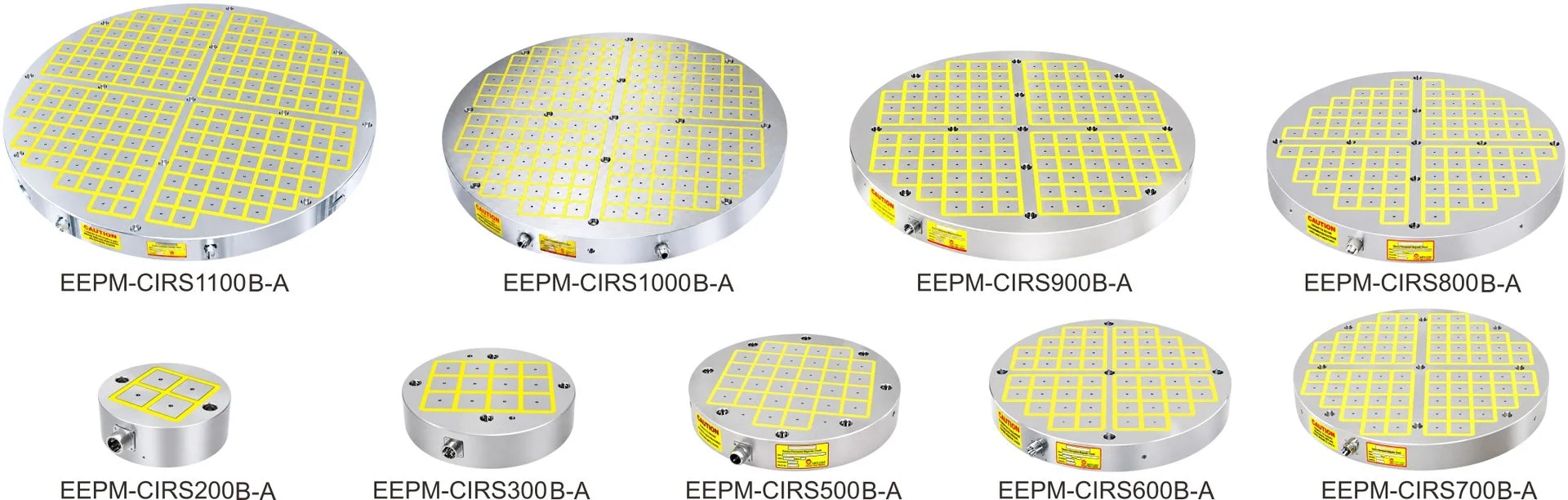

Серия EEPM-CIRS (полюс 50х50 мм, единицы измерения: мм)

Модель	Размеры		Шаг	Размер полюса	Кол-во полюсов	Масса нетто	Напряжение (1 фаза)	Ток, А	Контроллер	Напряжение (1 фаза)	Ток, А	Контроллер
Модель	D	Высота	Шаг	Размер полюса	Кол-во полюсов	Масса нетто	Напряжение (1 фаза)	Ток, А	Контроллер	Напряжение (1 фаза)	Ток, А	Контроллер
EEPM-CIRS200B	Ø203	60	10	50×50	4	16 кг	Патрон: DC 220V Контроллер: AC 220V / 480V	15A	C1-G	Патрон: DC 380V Контроллер: AC 380V / 440V	-	-
EEPM-CIRS300B	Ø320	60	10		12	35 кг		20A	C1-G		5A	C1-B
EEPM-CIRS500B	Ø500	70	10		32	108 кг		30A	C1-G		15A	C1-B
EEPM-CIRS600B	Ø620	70	10		52	169 кг		21A	C2-G		22A	C2-B
EEPM-CIRS700B	Ø720	70	10		76	225 кг		21A	C4-G		10A	C4-B
EEPM-CIRS800B	Ø820	80	10		96	334 кг		23A	C4-G		9A	C4-B
EEPM-CIRS900B	Ø900	80	10		120	402 кг		33A	C4-G		18A	C4-B
EEPM-CIRS1000B	Ø1020	90	10		164	581 кг		29A	C8-G		27A	C8-B
EEPM-CIRS1100B	Ø1106	90	10		204	683 кг		28A	C8-G		11A	C8-B

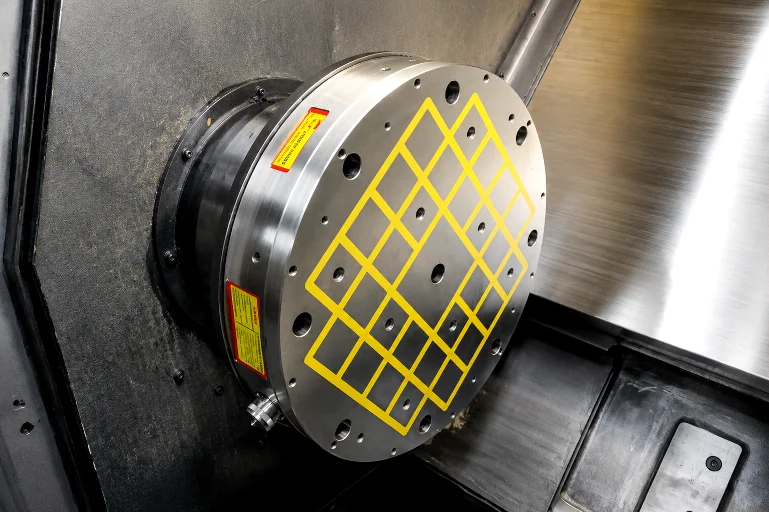

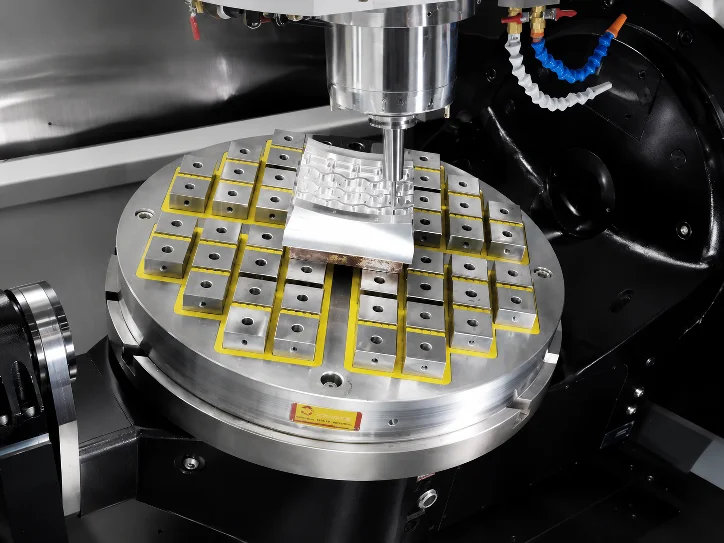

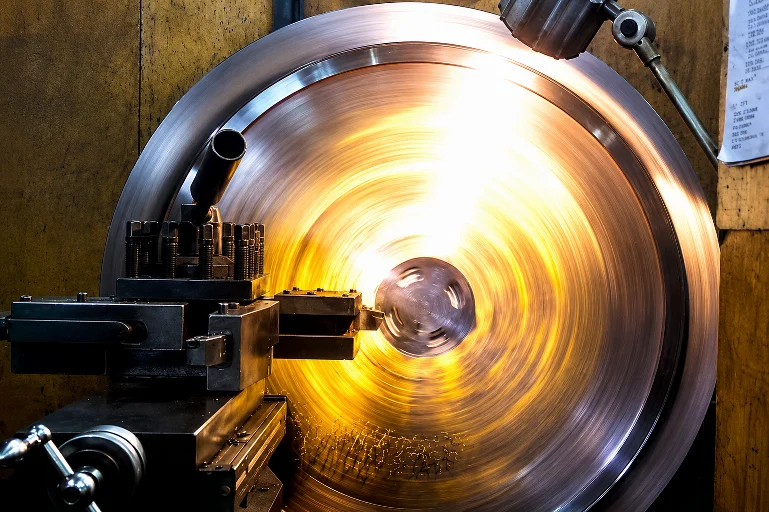

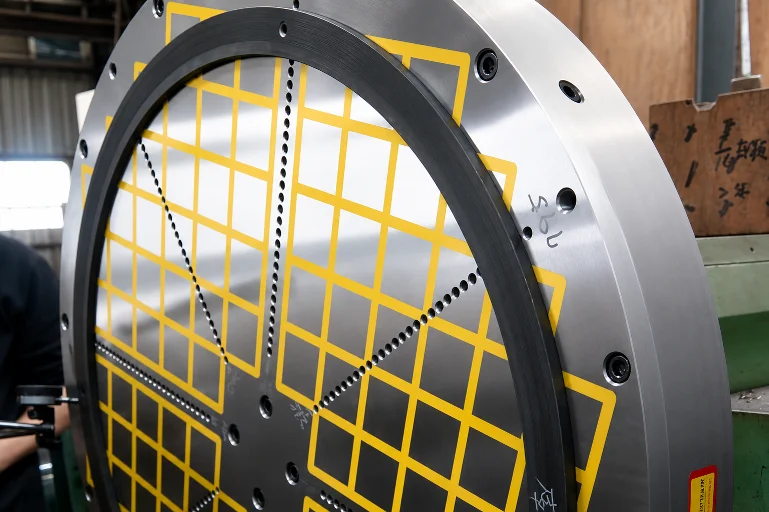

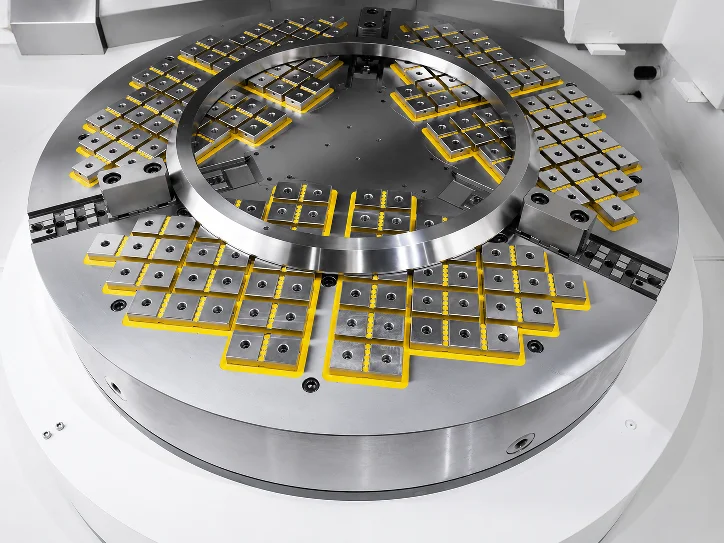

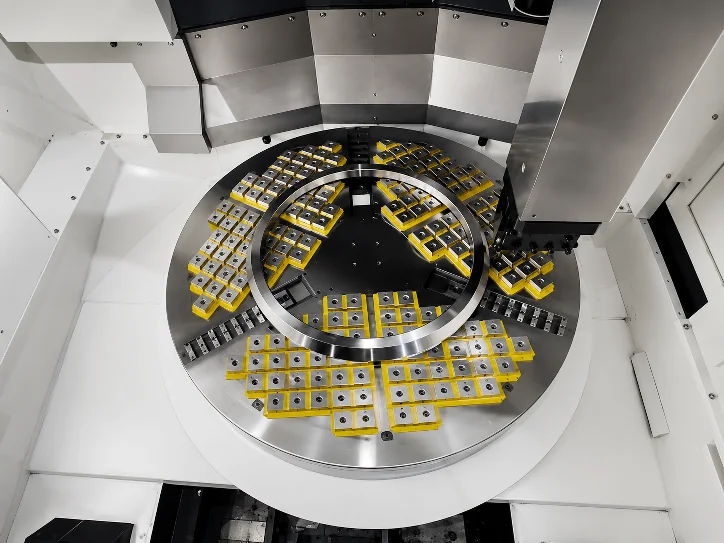

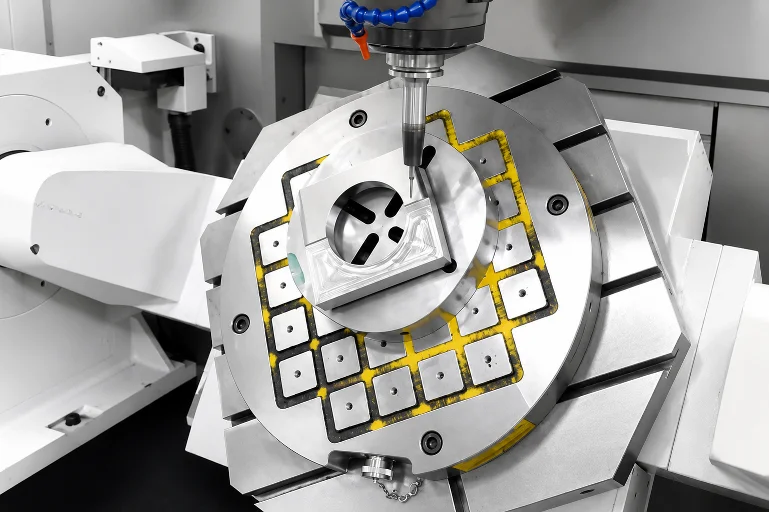

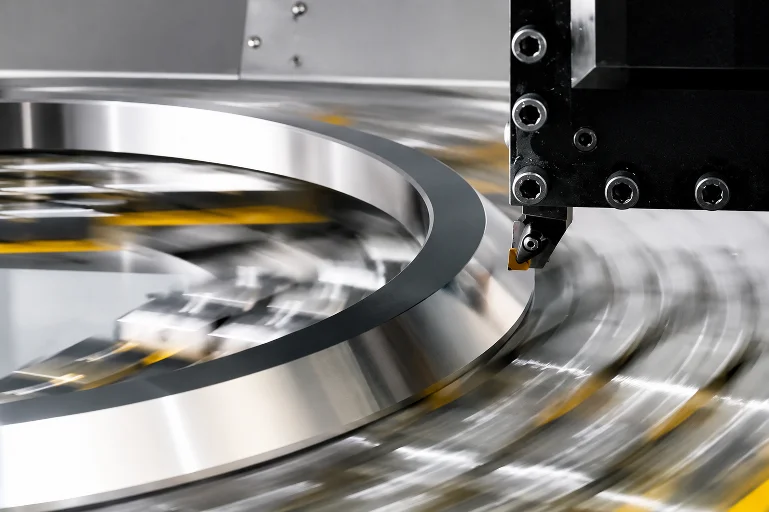

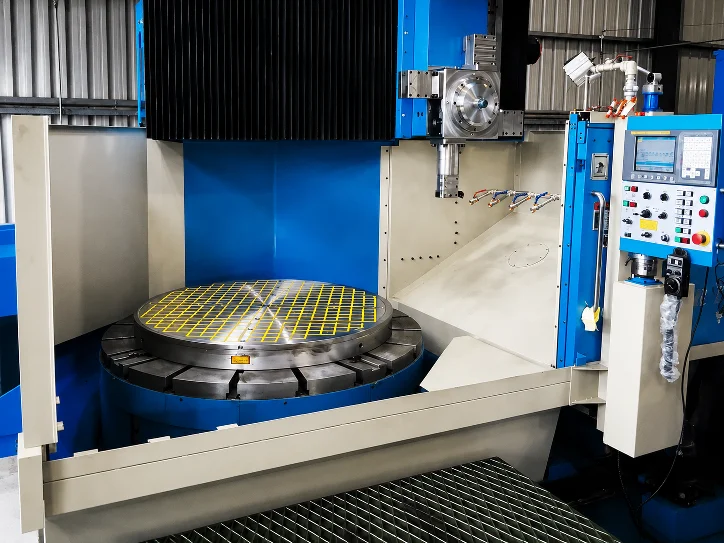

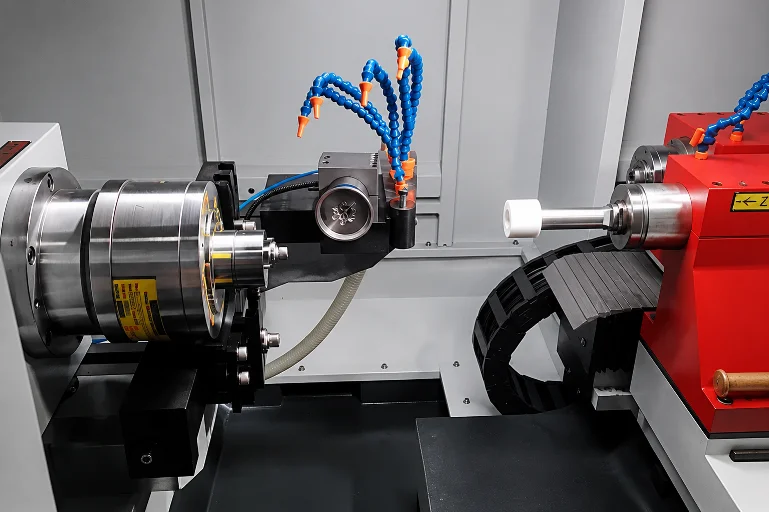

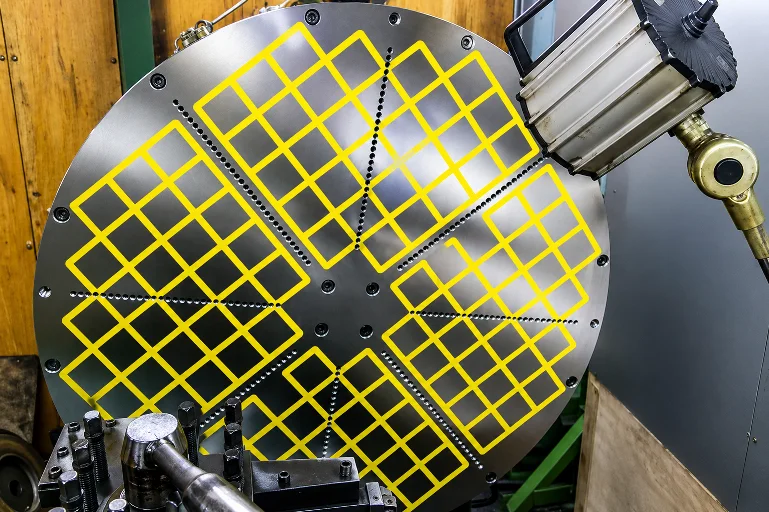

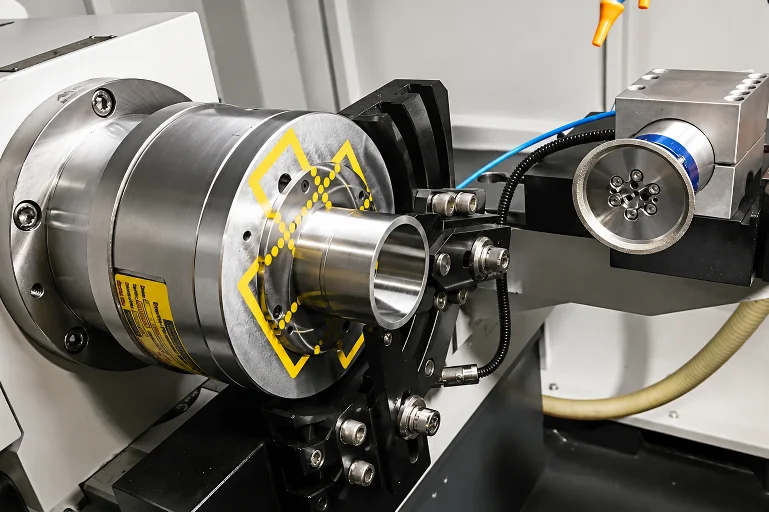

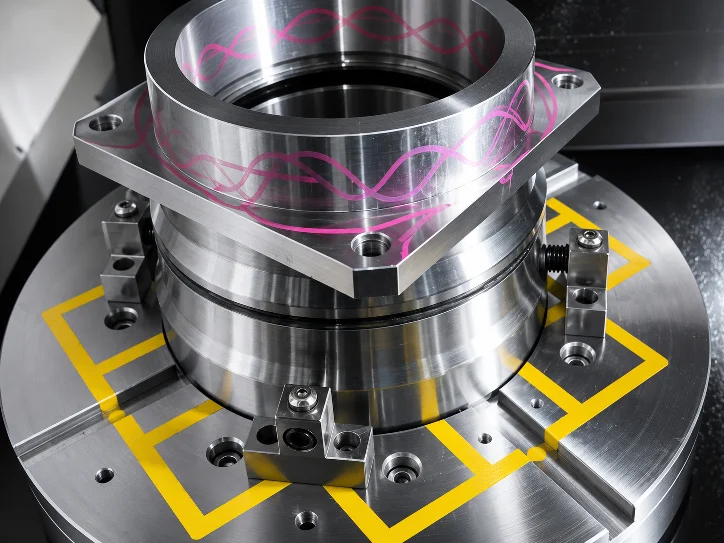

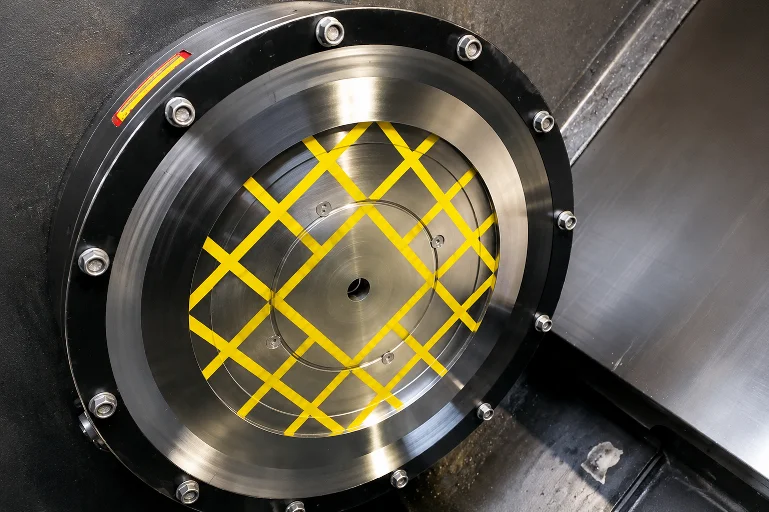

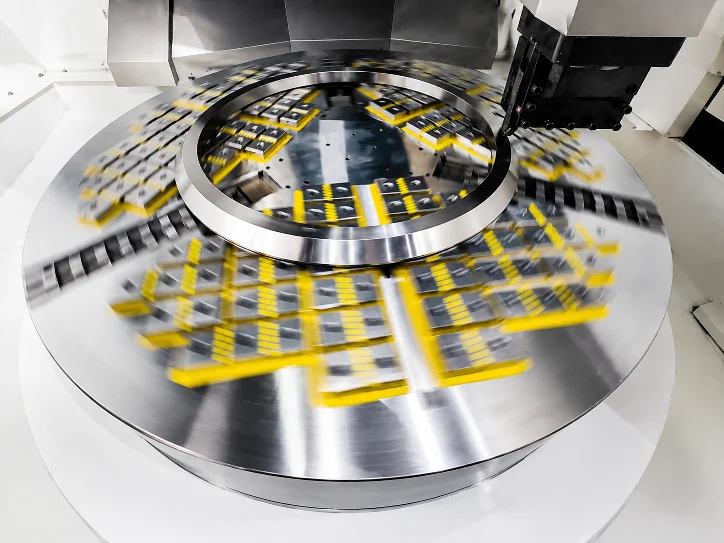

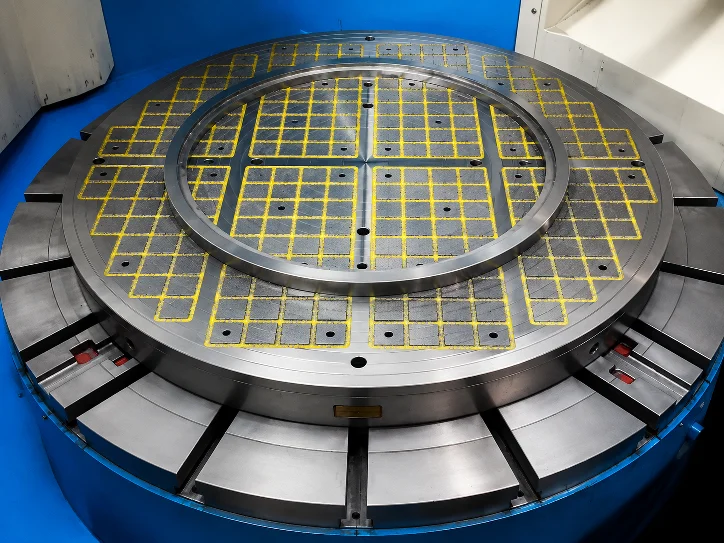

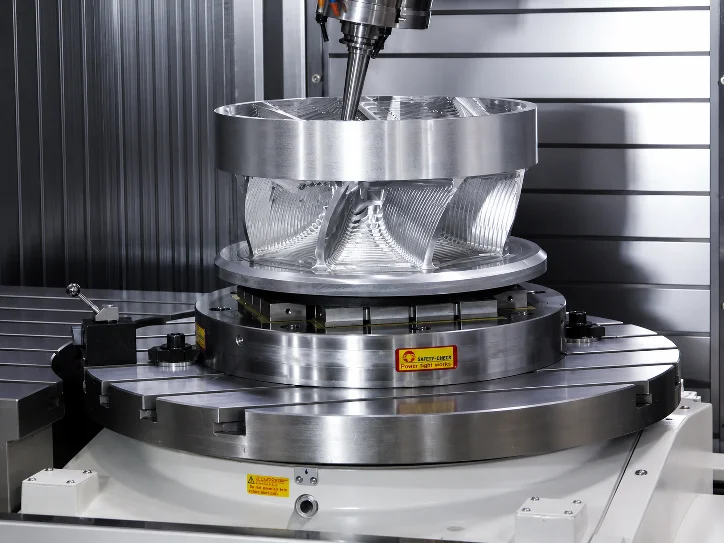

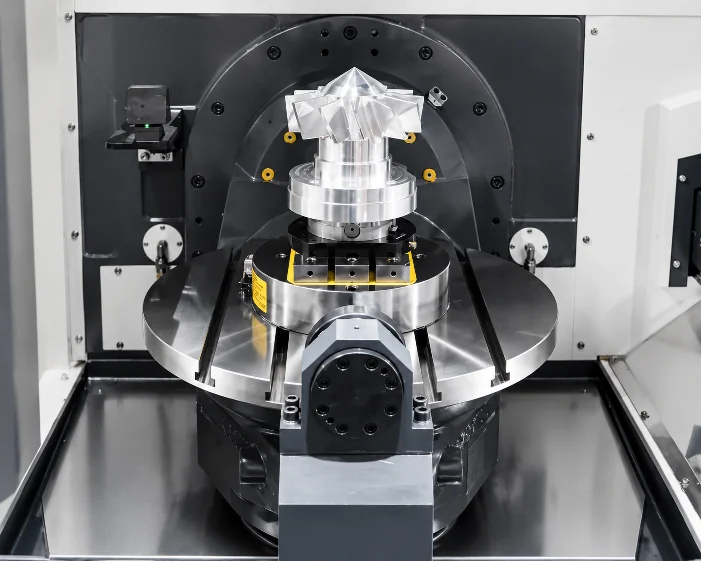

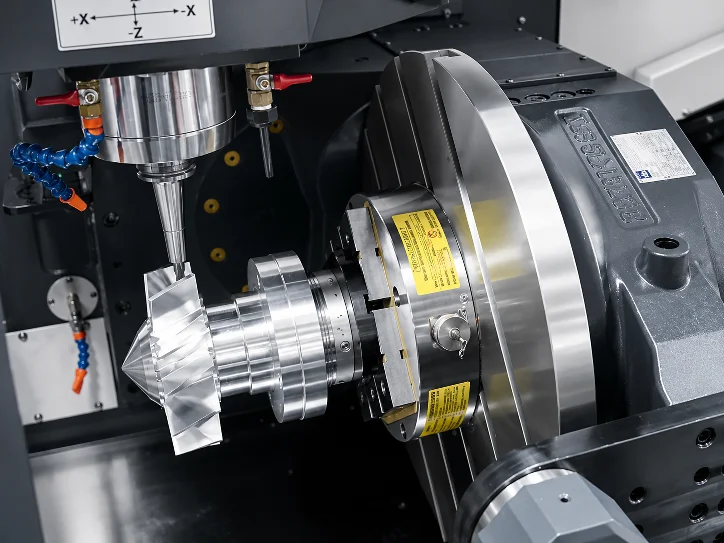

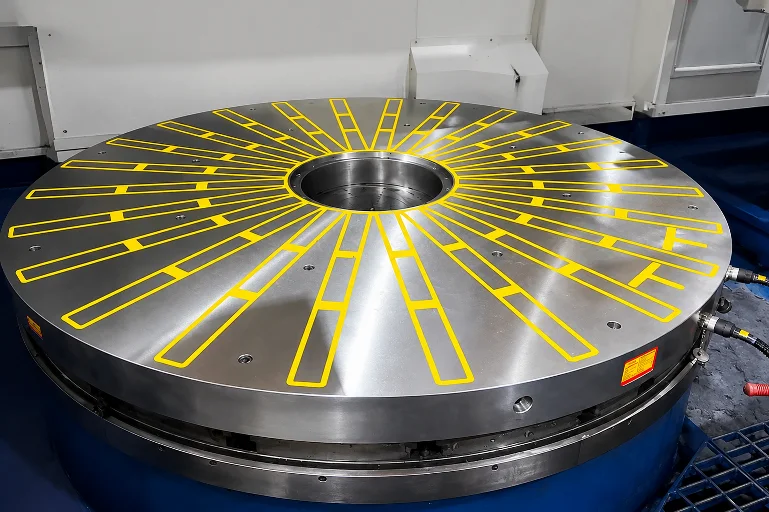

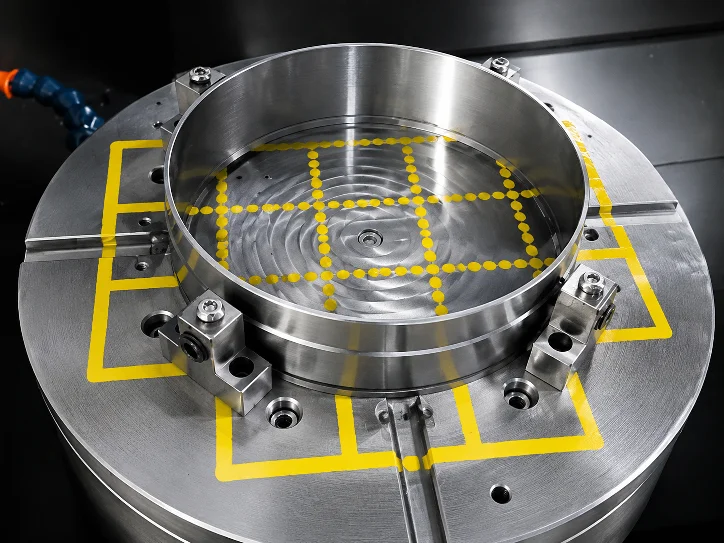

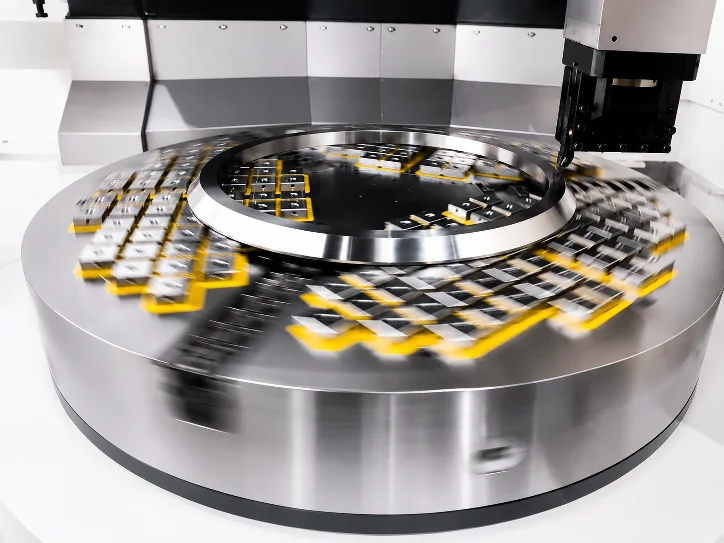

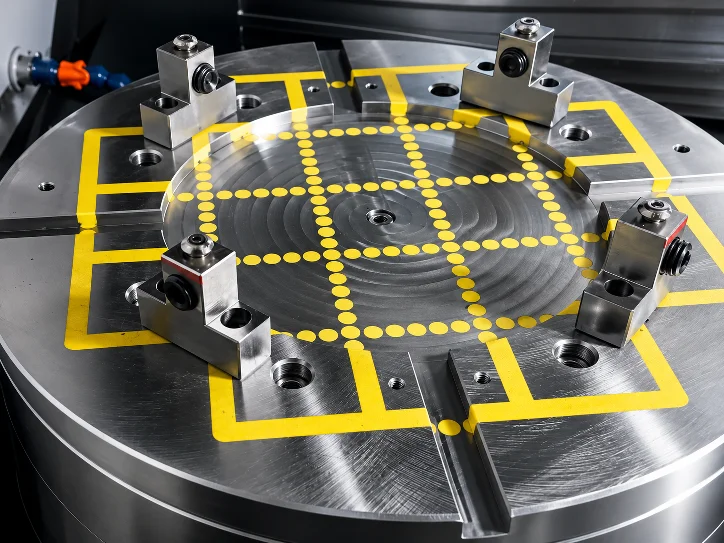

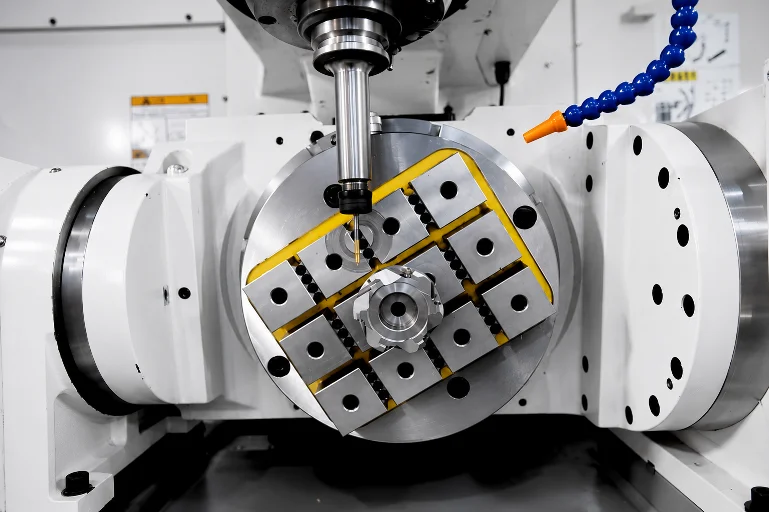

Примеры применения
