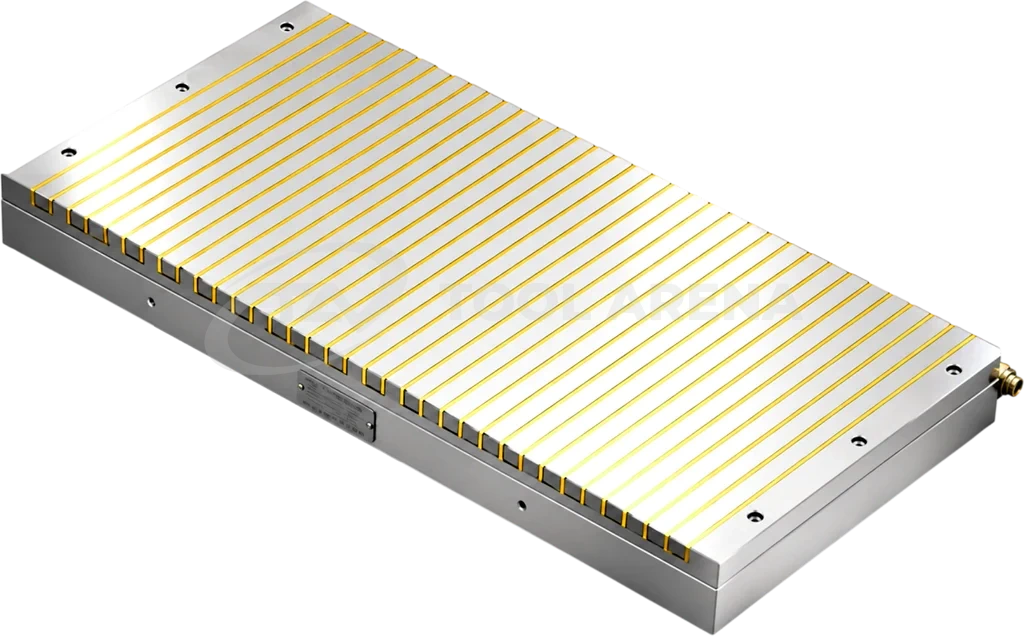

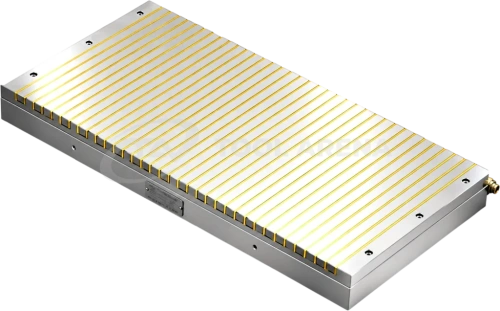

EEPG Series

Под заказ

Нашли дешевле?

Получить предложение

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Цена на товар указана ориентировочно БЕЗ НДС. Актуальная цена при запросе КП

Описание

Магнитная плита EEPG оснащена функцией автономного магнитного зажима и не требует электропитания после намагничивания. Это полностью исключает тепловые деформации заготовки и плиты. Даже при внезапном отключении электроэнергии плита сохраняет силу удержания, предотвращая повреждение заготовки и оборудования. Доступны различные варианты шага полюсов, что позволяет подобрать оснастку для деталей любых размеров.

Особенности

Особенности магнитной плиты:

Особенности контроллера:

ЖК-дисплей для отображения параметров работы контроллера и текущего состояния магнитной плиты.
Возможность подключения проводного пульта дистанционного управления для удобства работы.
Клеммный блок европейского стандарта с сертификацией UL, рассчитанный на номинальное напряжение и ток 500V/32A, гарантирует безопасность и надежность.
Функциональный клеммный интерфейс для интеграции с основной панелью управления станка (управление циклами намагничивания/размагничивания и регулировка усилия зажима).
16-ступенчатая регулировка силы прижима для адаптации под различные операции шлифования и характеристики заготовок, обеспечивающая оптимальное магнитное усилие и максимальную точность обработки (на проводном пульте предусмотрена 8-ступенчатая регулировка).

Технические характеристики

По запросу заказчика возможна разработка модульных комбинаций из нескольких плит с единой системой управления. Несколько плит могут синхронно выполнять настройку магнитного усилия и циклы намагничивания / размагничивания.

Доступно изготовление плит с нестандартными размерами и шагом полюсов.

Шаг полюсов: 1+3 мм (размеры в мм)

Модель	Размеры (мм)				Шаг полюсов P (мм)	Контроллер	Напряжение (1 фаза)	Вес нетто плиты (кг)
Модель	L	L1	W	H	Шаг полюсов P (мм)	Контроллер	Напряжение (1 фаза)	Вес нетто плиты (кг)
EEPG-2040A	400	325	200	65	1+3	EEPG-C1	220V или 380V~440V	41
EEPG-3050A	500	397	300	65				77
EEPG-3060A	600	509	300	65				92
EEPG-4080A	800	717	400	65				164

Шаг полюсов: 3+10 мм (размеры в мм)

Модель	Размеры (мм)				Шаг полюсов P (мм)	Контроллер	Напряжение (1 фаза)	Вес нетто плиты (кг)
Модель	L	L1	W	H	Шаг полюсов P (мм)	Контроллер	Напряжение (1 фаза)	Вес нетто плиты (кг)
EEPG-2040B	400	328	200	65	3+10	EEPG-C1	220V или 380V~440V	41
EEPG-3050B	500	408	300	65				77
EEPG-3060B	600	510	300	65				92
EEPG-4080B	800	718	400	65				164
EEPG-50100B	1000	926	500	80			380V~400V	316
EEPG-60100B	1000	926	600	80			380V~400V	379

Шаг полюсов: 3+15 мм (размеры в мм)

Модель	Размеры (мм)				Шаг полюсов P (мм)	Контроллер	Напряжение (1 фаза)	Вес нетто плиты (кг)
Модель	L	L1	W	H	Шаг полюсов P (мм)	Контроллер	Напряжение (1 фаза)	Вес нетто плиты (кг)
EEPG-2040C	400	309	200	65	3+15	EEPG-C1	220V или 380V~400V	41
EEPG-3060C	600	504	300	65				92
EEPG-4080C	800	705	400	65				164
EEPG-50100C	1000	921	500	80			380V~400V	316
EEPG-50150C	1500	1425	500	90				534
EEPG-60100C	1000	921	600	80				379
EEPG-60120C	1200	1065	600	90				512
EEPG-60150C	1500	1425	600	90				640
EEPG-70150C	1500	1425	700	90				747
EEPG-80100C	1000	921	800	80				506

Шаг полюсов: 5+20 мм (размеры в мм)

Модель	Размеры (мм)				Шаг полюсов P (мм)	Контроллер	Напряжение (1 фаза)	Вес нетто плиты (кг)
Модель	L	L1	W	H	Шаг полюсов P (мм)	Контроллер	Напряжение (1 фаза)	Вес нетто плиты (кг)
EEPG-2040D	400	330	200	65	5+20	EEPG-C1	220V или 380V~400V	41
EEPG-3060D	600	500	300	65				92
EEPG-4080D	800	730	400	65				164
EEPG-50100D	1000	930	500	80			380V~400V	316
EEPG-50150D	1500	1430	500	90				534
EEPG-60100D	1000	930	600	80				379
EEPG-60120D	1200	1080	600	90				512
EEPG-60150D	1500	1430	600	90				640
EEPG-70150D	1500	1430	700	90				747
EEPG-80100D	1000	930	800	80				506

Круглые электропостоянные магнитные плиты

Модель	Размеры (мм)		Магнитная зона W (мм)	Шаг полюсов P	Контроллер	Напряжение (1 фаза)	Вес нетто плиты (кг)
Модель	D	H	Магнитная зона W (мм)	Шаг полюсов P	Контроллер	Напряжение (1 фаза)	Вес нетто плиты (кг)
EEPG-500BR	Ø500	85	374	3+10	EEPG-C1	380V~400V	132
EEPG-600BR	Ø600	85	420		EEPG-C1		190
EEPG-800BR	Ø800	90	634		EEPG-C2		358
EEPG-1000BR	Ø1000	100	790		EEPG-C2		621
EEPG-500CR	Ø500	85	375	3+15	EEPG-C1		132
EEPG-600CR	Ø600	85	448		EEPG-C1		190
EEPG-800CR	Ø800	90	627		EEPG-C2		358
EEPG-1000CR	Ø1000	100	807		EEPG-C2		621
EEPG-500DR	Ø500	85	370	5+20	EEPG-C1		132
EEPG-600DR	Ø600	85	426		EEPG-C1		190
EEPG-800DR	Ø800	90	620		EEPG-C2		358
EEPG-1000DR	Ø1000	100	820		EEPG-C2		621

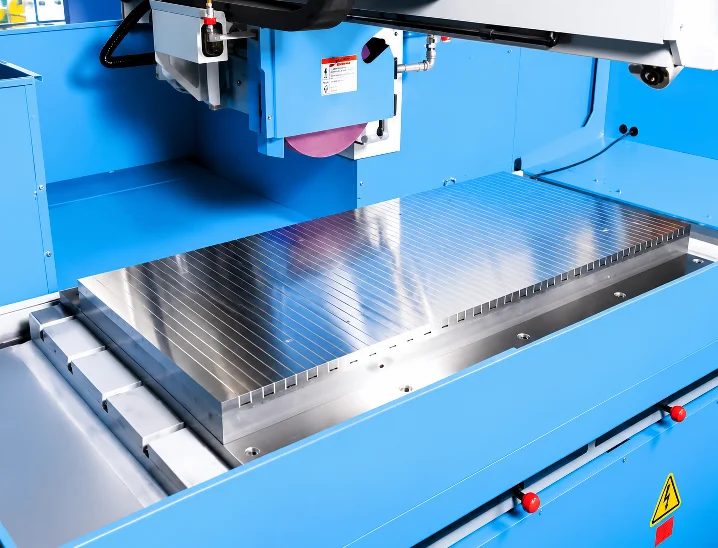

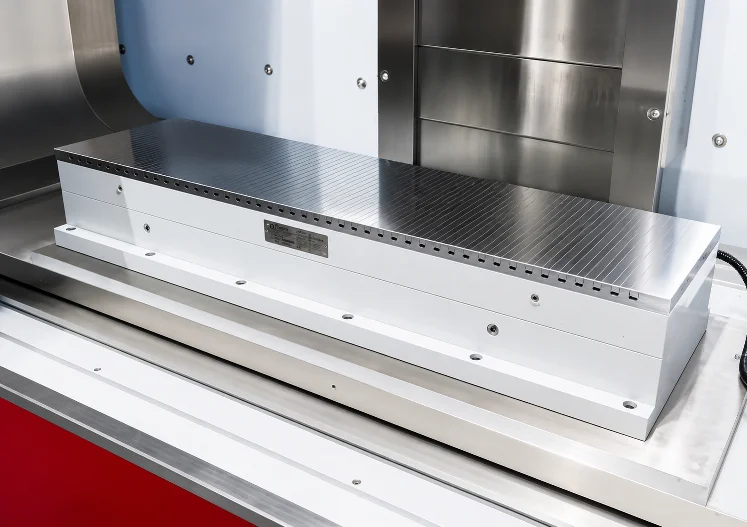

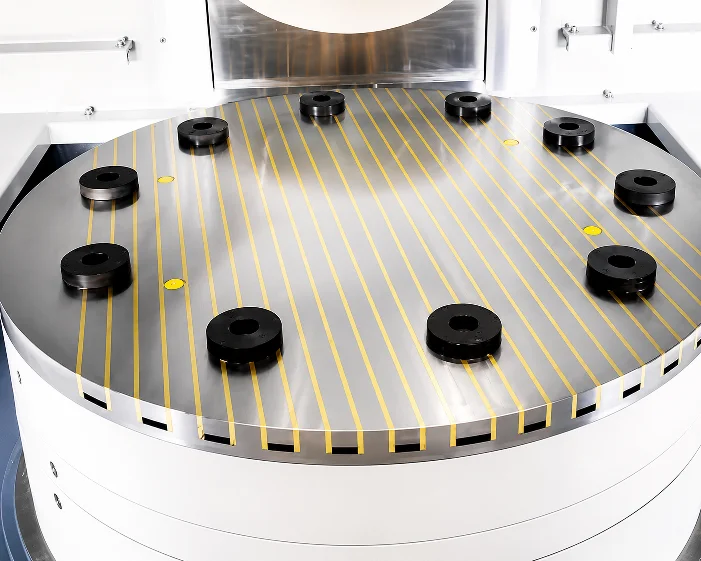

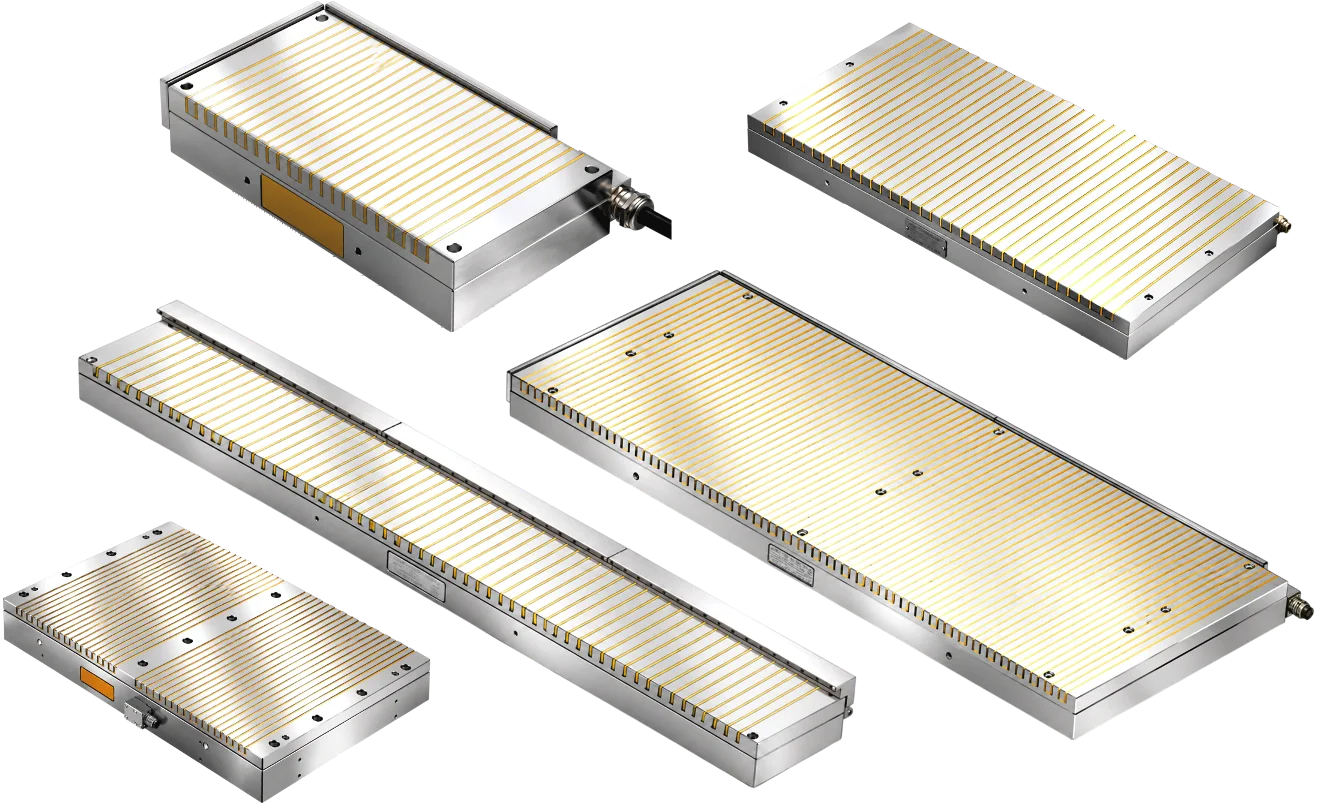

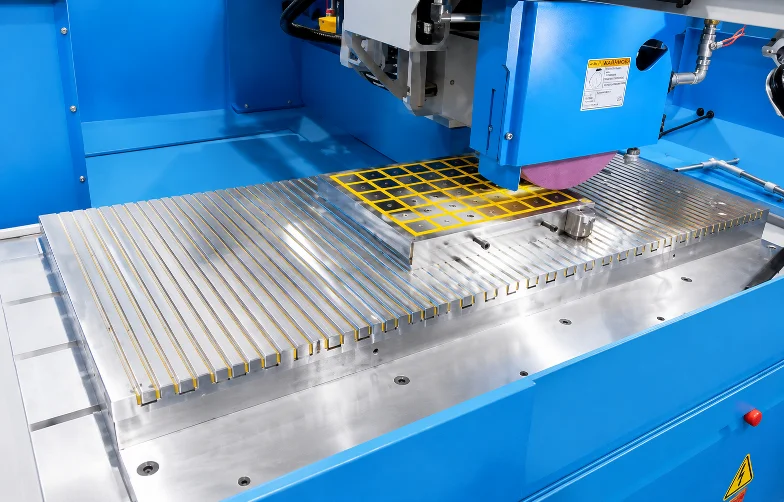

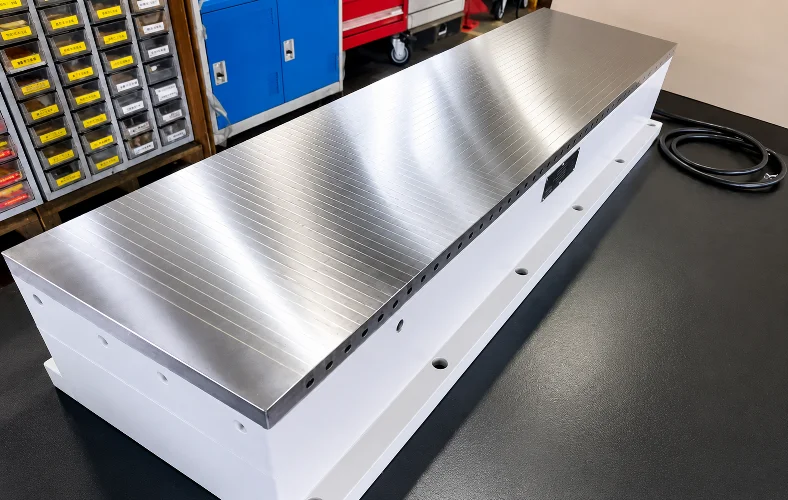

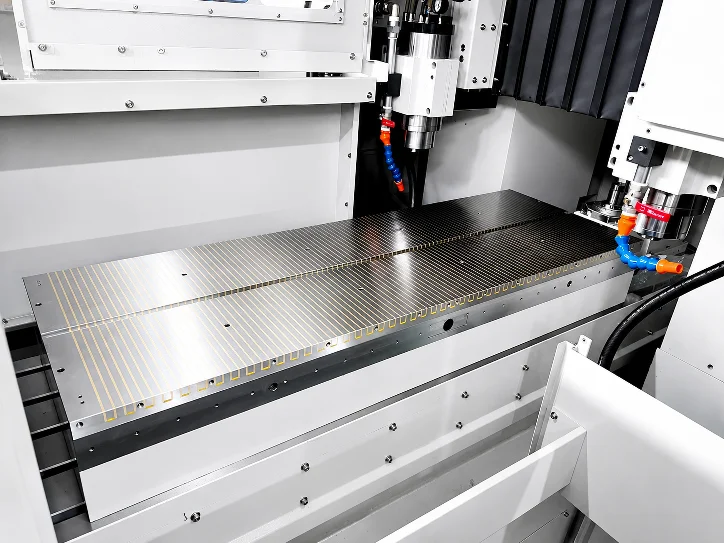

Примеры применения
