4-я ось, программно управляемый поворотный стол S-170F2 – точность индексации 4 угловые секунды

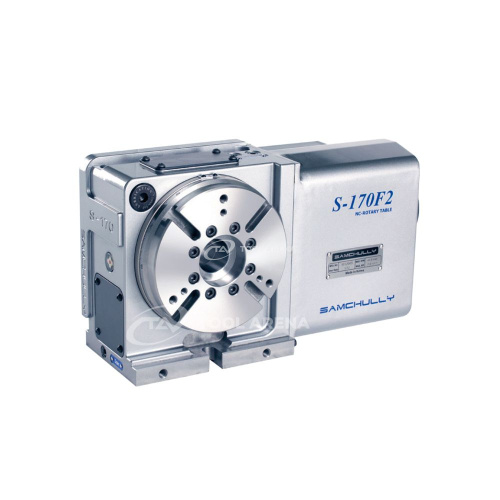

Программируемый поворотный стол S-170F2 предназначен для использования в качестве четвёртой оси на станках с ЧПУ. Обеспечивает позиционирование заготовки с высокой точностью, что расширяет возможности обработки сложных деталей в автоматическом режиме.

Конструкция и особенности

• Диаметр стола 175 мм – подходит для закрепления небольших и средних заготовок, обеспечивает устойчивую опору.
• Допустимая нагрузка: 160 кг (горизонтальное расположение) и 80 кг (вертикальное) – позволяет обрабатывать детали различной массы и конфигурации в зависимости от ориентации стола.
• Пневматический зажим (5–7 кгс/см²) – автоматическое зажатие и отжатие стола, встроенное в управляющий цикл станка, что упрощает смену позиций.
• Момент зажима 380 Н·м – надёжная фиксация стола в процессе резания, препятствует смещению заготовки.
• Высота центров 140 мм – расстояние от центра стола до опорной плоскости, учитывается при настройке инструмента и оснастки.
• Точность индексации 4 угловые секунды – высокая точность поворота на заданный угол, что важно для обработки с жёсткими допусками.
• Точность повторяемости 20 угловых секунд – стабильность при многократном возврате в одну и ту же позицию, необходимая для серийной обработки.
• Вес 52 кг – компактная и относительно лёгкая конструкция, упрощает монтаж на станок.

Применение

Поворотный стол S-170F2 используется в составе фрезерных и обрабатывающих центров с ЧПУ для выполнения операций, требующих поворота заготовки вокруг одной оси. Благодаря пневматическому зажиму и программному управлению подходит для автоматизированных циклов: фрезерование пазов, сверление отверстий под разными углами, контурная обработка. Высокая точность индексации позволяет применять стол при изготовлении деталей пресс-форм, штампов и сложных механических узлов.

Поворотный стол S-170F2 сочетает компактные размеры, программируемое управление, высокую точность позиционирования и пневматический зажим, что делает его эффективным решением для расширения технологических возможностей станка.
