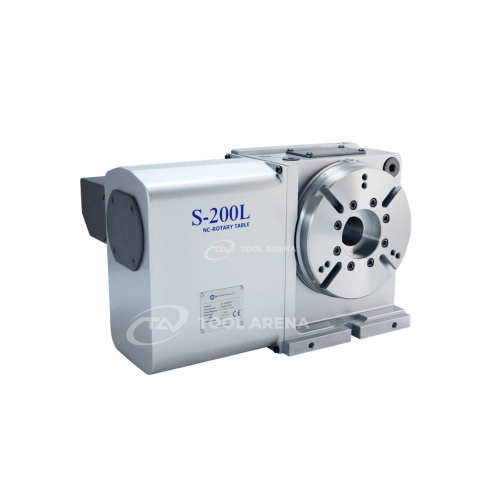

4-я ось, программно управляемый поворотный стол S-200LF4
Цена на товар указана ориентировочно БЕЗ НДС. Актуальная цена при запросе КП
4-я ось, программно управляемый поворотный стол S-200LF4 – высокая точность индексации и мощный пневматический зажим
Программно управляемый поворотный стол S-200LF4 предназначен для использования в качестве 4-й оси в многоосевых обрабатывающих центрах с ЧПУ. Обеспечивает позиционирование и фиксацию заготовки при фрезеровании, сверлении и других операциях, требующих поворота детали.
Конструкция и особенности
- Диаметр стола 200 мм – подходит для обработки заготовок среднего размера.
- Допустимая нагрузка: до 200 кг в горизонтальном положении и до 100 кг в вертикальном – позволяет устанавливать массивные детали.
- Пневматический зажим с рабочим давлением 5–7 кгс/см² обеспечивает надёжную фиксацию стола; момент зажима составляет 480 Н·м.
- Высота центров 170 мм – важный геометрический параметр для согласования с конкретным станком.
- Точность индексации 4 угловые секунды – высокая точность позиционирования для прецизионной обработки.
- Точность повторяемости 20 угловых секунд – стабильность результатов при многократных установках.
- Вес 79 кг – стол обладает достаточной массой для гашения вибраций в процессе резания.
Применение
Поворотный стол S-200LF4 используется в многоосевой обработке для создания деталей, требующих поворота без переустановки. Типичные сценарии: 4-координатное фрезерование корпусных деталей, обработка наклонных поверхностей, сверление под углом. Сочетание высокой точности индексации (4″) и большого момента зажима (480 Н·м) делает его подходящим для операций, где необходимо точное позиционирование при значительных силах резания.
Программно управляемый поворотный стол S-200LF4 с пневматическим зажимом, диаметром 200 мм и точностью индексации 4 угловые секунды – решение для задач, требующих совмещения высокой точности и надёжной фиксации заготовки.
| Диаметр стола, мм | 200 |
| Допустимая нагрузка горизонтальная, кг | 200 |
| Допустимая нагрузка вертикальная, кг | 100 |
| Способ зажима | Пневматический 5~7 кгс/см² |
| Высота центров, мм | 170 |
| Точность индексации поворотной оси, сек | - |
| Точность индексации наклонной оси, сек | - |
| Точность повторяемости, сек | 20 |
| Точность повторения наклонной оси, сек | - |
| Момент зажима поворотной оси, Н-м | - |
| Момент зажима наклонной оси, Н-м | - |
| Момент зажима, Н-м | 480 |
| Габариты и вес | |
| Вес, кг | 79 |
