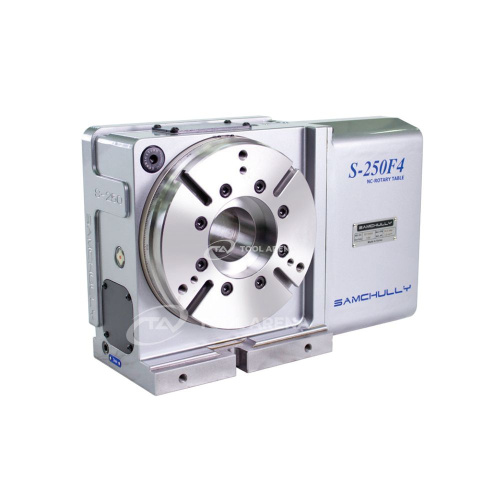

4-я ось, программно управляемый поворотный стол S-250F4

Артикул: S-250F4

Характеристики

Диаметр стола, мм

240

Тип стола

Поворотный (4-я ось)

Допустимая нагрузка горизонтальная, кг

250

Все характеристики

Под заказ

Нашли дешевле?

Получить предложение

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Цена на товар указана ориентировочно БЕЗ НДС. Актуальная цена при запросе КП

Описание

Программно управляемый поворотный стол S-250F4 - точная 4-я ось с пневматическим зажимом

Поворотный стол S-250F4 предназначен для позиционирования заготовок при фрезерной обработке на станках с ЧПУ. Он выступает в роли 4-й оси, обеспечивая индексацию и повторяемое позиционирование детали. Пневматическая система зажима с моментом 750 Н·м фиксирует заготовку во время обработки.

Конструкция и особенности

Стол имеет диаметр 240 мм и высоту центров 185 мм. Допустимая нагрузка составляет 250 кг при горизонтальном положении стола и 125 кг - при вертикальном. Точность индексации - 4 угловые секунды, точность повторяемости - 20 угловых секунд. Система зажима работает от пневматической сети с давлением 5-7 кгс/см², момент зажима - 750 Н·м. Вес изделия - 100 кг.

Применение

Поворотный стол S-250F4 используется в составе обрабатывающих центров и фрезерных станков для многоосевой обработки. Точность индексации 4" позволяет позиционировать деталь при фрезеровании сложных контуров, а повторяемость 20" обеспечивает стабильность обработки партии. Пневматический зажим с моментом 750 Н·м и нагрузка до 250 кг подходят для фиксации крупных заготовок. Высота центров 185 мм учитывает габариты типовой оснастки.

Программно управляемый поворотный стол S-250F4 обеспечивает точное угловое позиционирование и надежную фиксацию заготовки благодаря пневматическому зажиму и высокому моменту.

Характеристики

Диаметр стола, мм	240
Тип стола	Поворотный (4-я ось)
Допустимая нагрузка горизонтальная, кг	250
Допустимая нагрузка вертикальная, кг	125
Способ зажима	Пневматический 5~7 кгс/см²
Высота центров, мм	185
Точность индексации поворотной оси, сек	-
Точность индексации наклонной оси, сек	-
Точность повторяемости, сек	20
Точность повторения наклонной оси, сек	-
Момент зажима поворотной оси, Н-м	-
Момент зажима наклонной оси, Н-м	-
Момент зажима, Н-м	750

Габариты и вес
Вес, кг	100
