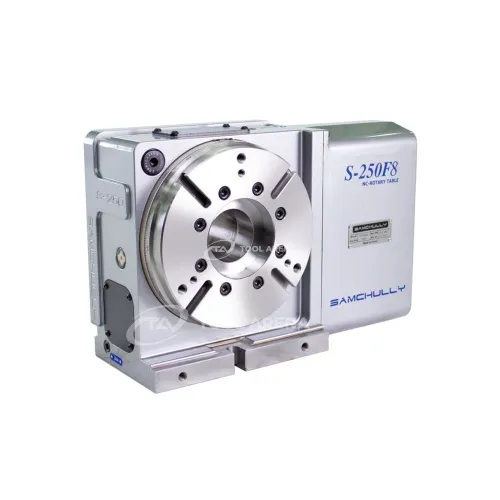

4-я ось, программно управляемый поворотный стол S-250F8

Программно управляемый поворотный стол S-250F8 – высокая точность (4") и нагрузка до 250 кг для 4-осевой обработки

Поворотный стол S-250F8 предназначен для использования в качестве четвёртой оси на станках с ЧПУ. Программное управление позволяет интегрировать его в автоматизированные циклы обработки, выполняя поворот заготовки по заданной программе. Сочетание высокой точности индексации, большого момента зажима и значительной допустимой нагрузки делает эту модель подходящей для прецизионной обработки крупных и тяжёлых деталей.

Конструкция и особенности

• Диаметр стола 240 мм – рабочая поверхность для установки заготовок и оснастки среднего размера.
• Высота центров 185 мм – определяет расстояние от поверхности стола до оси вращения, что учитывается при планировании обработки и центрировании.
• Пневматический способ зажима (давление 5–7 кгс/см²) – обеспечивает автоматическое фиксирование стола в заданном положении. Управление зажимом может быть интегрировано в общую систему станка.
• Момент зажима 750 Н·м – удерживает заготовку от смещения под действием сил резания.
• Точность индексации 4 угл. сек – высокая точность позиционирования при повороте на заданный угол, что важно для обработки с жёсткими допусками.
• Точность повторяемости 20 угл. сек – стабильность возврата в ранее заданное положение при многократных циклах.
• Допустимая нагрузка:
  • горизонтальная – 250 кг;
  • вертикальная – 125 кг.
  – позволяет устанавливать массивные заготовки и приспособления.
• Вес 105 кг – отражает конструктивную жёсткость стола.

Применение

Поворотный стол S-250F8 используется на многоосевых обрабатывающих центрах для фрезерования, сверления и расточки сложных поверхностей, требующих поворота детали вокруг вертикальной или горизонтальной оси. Программное управление позволяет автоматизировать обработку таких элементов, как эксцентрики, кулачки, корпусные детали с наклонными отверстиями и другие изделия, где необходима четвёртая координата. Высокая точность индексации подходит для чистовых операций, а значительная нагрузка и момент зажима – для черновой обработки крупных заготовок.

Поворотный стол S-250F8 – решение для оснащения станка ЧПУ четвёртой осью с пневматическим зажимом, высокой точностью и грузоподъёмностью до 250 кг в горизонтальном положении. Модель совместима с большинством систем управления и предназначена для 4-осевой обработки в едином программном цикле.
