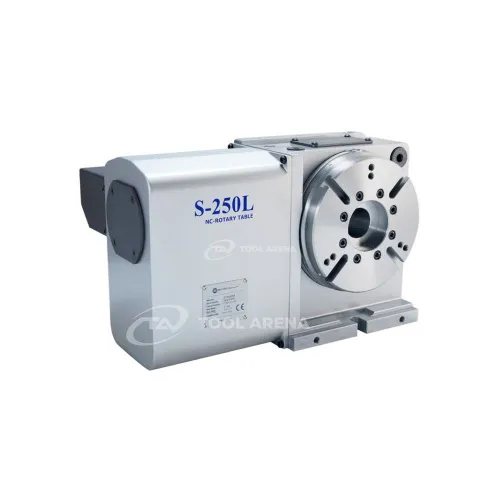

4-я ось, программно управляемый поворотный стол S-250LF8

Программно управляемый поворотный стол S-250LF8: точность индексации 4" и грузоподъёмность до 250 кг

Поворотный стол S-250LF8 выполняет функцию четвёртой оси в многоосевых станках с ЧПУ. Он предназначен для точного позиционирования и поворота заготовки при фрезеровании, сверлении или растачивании, что позволяет обрабатывать детали под различными углами без переустановки. Устройство программируется через контроллер станка и подходит для серийного и единичного производства.

Конструкция и особенности

Стол диаметром 240 мм обеспечивает посадочную поверхность для установки заготовки или оснастки. Высота центров 185 мм облегчает выравнивание оси вращения относительно шпинделя. Конструкция рассчитана на две схемы монтажа:

• горизонтальное положение — допустимая нагрузка до 250 кг;
• вертикальное положение — допустимая нагрузка до 125 кг.

Зажим заготовки осуществляется пневматическим механизмом с рабочим давлением 5–7 кгс/см², момент зажима составляет 750 Н·м. Такое усилие достаточно для надёжной фиксации массивных деталей во время обработки. Точность индексации (позиционирования) — 4 угловые секунды, точность повторяемости — 20 угловых секунд, что гарантирует стабильность выхода на заданные координаты в повторяющихся циклах. Масса стола — 105 кг.

Применение

Стол S-250LF8 используется в составе обрабатывающих центров для многопозиционной обработки сложных деталей: корпусов, кронштейнов, штампов и пресс-форм. Высокая грузоподъёмность позволяет работать с заготовками из стали, чугуна или цветных сплавов без дополнительных опор. Пневматический зажим упрощает автоматизацию цикла: стол фиксируется по команде от ЧПУ, исключая вибрации при резании. Точность индексации 4" делает стол пригодным для задач, требующих жёстких допусков, например, в машиностроении или приборостроении.

Поворотный стол S-250LF8 — решение для четырёхосевой обработки с сочетанием значительной несущей способности и точности. Диаметр стола 240 мм, высота центров 185 мм и пневматический зажим обеспечивают универсальность установки, а характеристики позиционирования — стабильность в рабочих циклах.
