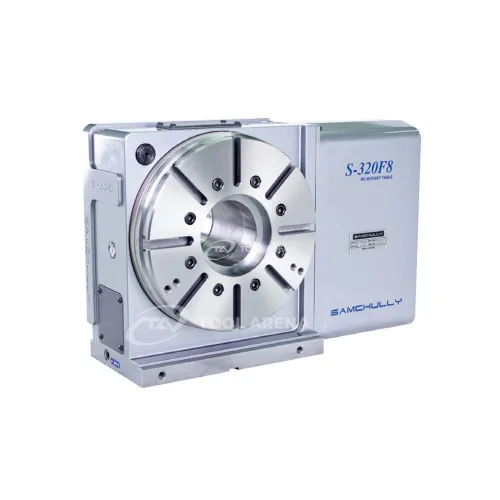

4-я ось, программно управляемый поворотный стол S-320F8
Цена на товар указана ориентировочно БЕЗ НДС. Актуальная цена при запросе КП
Программно управляемый поворотный стол S-320F8 — точная индексация и пневматический зажим для тяжёлых заготовок
Поворотный стол S-320F8 (4-я ось) с диаметром стола 310 мм и высотой центров 225 мм предназначен для установки на фрезерные и обрабатывающие центры с ЧПУ. Оборудование выдерживает нагрузку до 350 кг в горизонтальном и 180 кг в вертикальном положении, оснащено пневматическим зажимом. Точность индексации 4 угловые секунды и повторяемость 20 угловых секунд обеспечивают стабильное позиционирование деталей.
Конструкция и особенности
- Диаметр стола — 310 мм, достаточный для установки крупных заготовок.
- Высота центров — 225 мм.
- Программное управление — интеграция в систему ЧПК для автоматизированной обработки.
- Пневматический зажим (рабочее давление 5–7 кгс/см²) создаёт момент зажима 1440 Н·м для надёжной фиксации детали.
- Точность индексации — 4 угловые секунды; точность повторяемости — 20 угловых секунд.
- Допустимая нагрузка: 350 кг (горизонтальное положение), 180 кг (вертикальное положение).
- Вес — 175 кг.
Применение
Стол S-320F8 применяется в качестве четвёртой оси на фрезерных станках с ЧПУ для многопозиционной обработки крупногабаритных и тяжёлых деталей. Высокая грузоподъёмность (до 350 кг) позволяет обрабатывать массивные заготовки без риска деформации. Пневматический зажим с моментом 1440 Н·м надёжно фиксирует деталь, а точность индексации 4 угловые секунды подходит для операций, требующих жёстких допусков. Стол может работать как в горизонтальной, так и в вертикальной ориентации, что расширяет спектр выполняемых операций — от фрезерования до сверления и растачивания.
Программно управляемый поворотный стол S-320F8 — оснастка для станков ЧПУ, сочетающая высокую грузоподъёмность, пневматический зажим и точное позиционирование. Оборудование подходит для серийного и единичного производства деталей, требующих поворота и фиксации под разными углами.
| Диаметр стола, мм | 310 |
| Допустимая нагрузка горизонтальная, кг | 350 |
| Допустимая нагрузка вертикальная, кг | 180 |
| Способ зажима | Пневматический 5~7 кгс/см² |
| Высота центров, мм | 225 |
| Точность индексации поворотной оси, сек | - |
| Точность индексации наклонной оси, сек | - |
| Точность повторяемости, сек | 20 |
| Точность повторения наклонной оси, сек | - |
| Момент зажима поворотной оси, Н-м | - |
| Момент зажима наклонной оси, Н-м | - |
| Момент зажима, Н-м | 1440 |
| Габариты и вес | |
| Вес, кг | 175 |
