4-я ось, программно управляемый поворотный стол с гидравлическим зажимом HRS-204F4

Программно управляемый поворотный стол с гидравлическим зажимом HRS-204F4 - высокая точность индексации для 4-осевой обработки

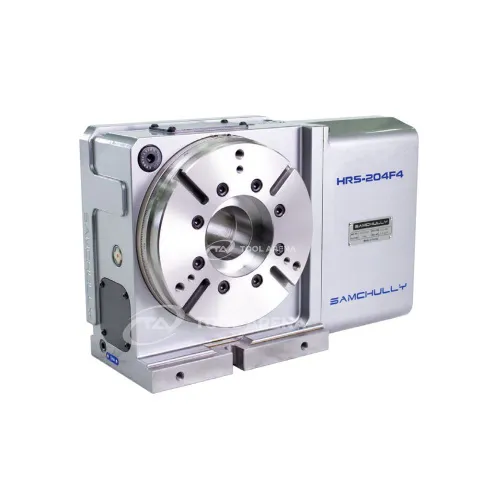

Поворотный стол HRS-204F4 предназначен для использования в качестве четвертой оси на фрезерных станках с ЧПУ. Устройство обеспечивает точное позиционирование заготовки с гидравлической фиксацией, что позволяет выполнять многостороннюю обработку деталей за одну установку. Стол управляется от системы ЧПУ станка, что дает возможность программно задавать углы поворота и автоматизировать процесс.

Конструкция и особенности

• Диаметр стола: 200 мм - подходит для установки заготовок среднего размера.
• Допустимая нагрузка: 200 кг в горизонтальном положении и 100 кг в вертикальном - обеспечивает возможность обработки достаточно тяжелых деталей.
• Гидравлический зажим: рабочее давление 25-35 кгс/см², момент зажима 720 Н-м - надежная фиксация заготовки во время резания.
• Высота центров: 170 мм - учитывается при настройке инструмента и выборе оснастки.
• Точность индексации: 4 угловые секунды - высокая точность позиционирования для прецизионных операций.
• Точность повторяемости: 20 угловых секунд - стабильность при многократных циклах обработки.
• Вес: 79 кг - массивная конструкция снижает вибрации.

Применение

Стол HRS-204F4 востребован в производствах, где требуется обработка деталей с нескольких сторон без переустановки. Высокая точность индексации (4") позволяет выполнять сверление, фрезерование и расточку отверстий с жесткими допусками. Гидравлический зажим с моментом 720 Н-м надежно удерживает заготовку под нагрузкой, что особенно важно при черновой обработке. Допустимая горизонтальная нагрузка 200 кг дает возможность обрабатывать как стальные, так и чугунные корпусные детали. Вертикальная нагрузка 100 кг подходит для установки удлиненных заготовок с консольным креплением.

Программное управление от ЧПУ позволяет встраивать стол в автоматизированные циклы, сокращая время на переналадку. Благодаря диаметру стола 200 мм и высоте центров 170 мм устройство совместимо со многими стандартными фрезерными станками среднего размера.
