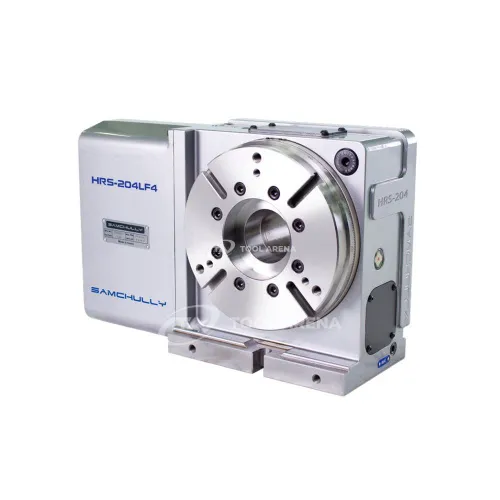

4-я ось, программно управляемый поворотный стол с гидравлическим зажимом HRS-204LF4

Программно управляемый поворотный стол 4-я ось HRS-204LF4 с гидравлическим зажимом и моментом 720 Н·м

Поворотный стол HRS-204LF4 предназначен для применения в качестве 4-й оси на фрезерных станках с ЧПУ. Модель оснащена гидравлическим зажимом, обеспечивающим момент фиксации 720 Н·м при давлении 25-35 кгс/см², и отличается точностью индексации 4 угловые секунды. Диаметр стола 200 мм и высота центров 170 мм позволяют устанавливать заготовки среднего размера и стандартную оснастку.

Конструкция и особенности

• Диаметр стола 200 мм — подходит для типовых деталей и приспособлений.
• Гидравлический зажим с давлением 25-35 кгс/см² создаёт момент зажима 720 Н·м для надёжной фиксации заготовки при обработке.
• Точность индексации 4 угловые секунды — высокая повторяемость позиционирования для чистовых операций.
• Точность повторяемости 20 угловых секунд — стабильность при многократных циклах.
• Допустимая нагрузка: 200 кг в горизонтальном положении и 100 кг в вертикальном — стол выдерживает массивные заготовки.
• Высота центров 170 мм — совместимость с распространёнными типами станочных приспособлений.

Применение

Стол HRS-204LF4 используется в составе многоосевых обрабатывающих центров для обработки деталей с нескольких сторон без переустановки. Гидравлический зажим с моментом 720 Н·м подходит для черновой обработки с высокими нагрузками, а точность индексации 4 секунды — для финишных проходов. Благодаря программному управлению стол интегрируется в цикл станка как полноценная 4-я ось. Диаметр 200 мм и грузоподъёмность до 200 кг позволяют зажимать корпусные детали, штампы и пресс-формы.

Поворотный стол HRS-204LF4 — оснастка для многокоординатной фрезерной обработки с гидравлической фиксацией, высокой точностью позиционирования и увеличенной грузоподъёмностью.
