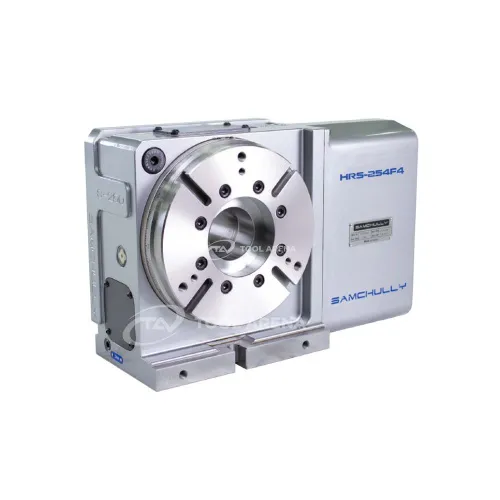

4-я ось, программно управляемый поворотный стол с гидравлическим зажимом HRS-254F4

Поворотный стол HRS-254F4 - гидравлический зажим и точность индексации 4" для тяжелых заготовок

Программно управляемый поворотный стол (4-я ось) с гидравлическим зажимом предназначен для установки на фрезерные и обрабатывающие центры с ЧПУ. Модель HRS-254F4 обеспечивает позиционирование деталей массой до 250 кг в горизонтальном положении и до 125 кг при вертикальной установке благодаря диаметру стола 240 мм и высоте центров 185 мм.

Конструкция и особенности

• Диаметр стола 240 мм - позволяет закреплять заготовки среднего размера с использованием стандартных кулачков или специальной оснастки.
• Гидравлический зажим с давлением 25~35 кгс/см² создает момент зажима 1500 Н·м, что обеспечивает надежную фиксацию детали во время обработки.
• Точность индексации 4 угловых секунды - высокая точность позиционирования, подходящая для ответственных операций фрезерования и сверления.
• Точность повторяемости 20 угловых секунд гарантирует стабильность при многократных циклах обработки одинаковых деталей.
• Допустимая нагрузка: горизонтальная - 250 кг, вертикальная - 125 кг. Это позволяет обрабатывать сравнительно тяжелые заготовки без потери точности.
• Высота центров 185 мм определяет габаритные ограничения при установке стола на станок и при выборе инструмента.
• Масса 116 кг - конструкция обладает достаточной жесткостью для восприятия нагрузок резания.

Применение

Поворотный стол HRS-254F4 используется в качестве четвёртой оси на фрезерных и многоцелевых станках для обработки деталей, требующих позиционирования по одной или нескольким координатам. Высокая точность индексации (4") и повторяемости (20") подходит для изготовления пресс-форм, штампов, корпусных деталей и элементов сложной формы. Гидравлический зажим с моментом 1500 Н·m обеспечивает надежное удержание заготовки при тяжелых режимах резания. Благодаря нагрузке до 250 кг стол подходит для обработки крупных стальных, чугунных и алюминиевых деталей.

Программно управляемый поворотный стол HRS-254F4 с гидравлическим зажимом сочетает высокую точность позиционирования, значительный момент зажима и способность нести заготовки до 250 кг, что делает его эффективным инструментом для многоосевой обработки на современных станках с ЧПУ.
