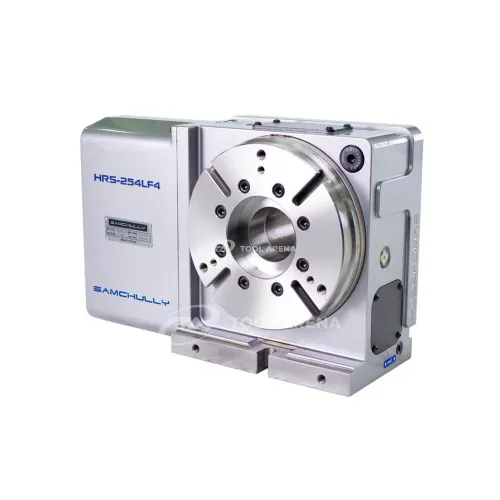

4-я ось, программно управляемый поворотный стол с гидравлическим зажимом HRS-254LF4

Программно управляемый поворотный стол с гидравлическим зажимом HRS-254LF4 – прецизионное позиционирование для 4-осевой обработки

Поворотный стол HRS-254LF4 используется в качестве четвёртой оси на фрезерных станках и обрабатывающих центрах для многопозиционной обработки деталей без переустановки. Программное управление позволяет интегрировать стол в автоматизированный цикл. Гидравлический зажим обеспечивает надёжную фиксацию при черновой и чистовой обработке.

Конструкция и особенности

• Диаметр стола 240 мм – достаточен для установки заготовок среднего размера, характерных для корпусных и машиностроительных деталей.
• Допустимая нагрузка: горизонтальная – 250 кг, вертикальная – 125 кг – стол может нести как расположенные вертикально, так и горизонтально ориентированные заготовки значительной массы.
• Высота центров 185 мм – определяет расстояние от оси поворота до базовой плоскости, что важно для выбора оснастки и планирования обработки.
• Гидравлический зажим с рабочим давлением 25–35 кгс/см² – создаёт надёжное усилие фиксации стола в заданном положении без люфтов.
• Момент зажима 1500 Н·м – позволяет стойко удерживать стол под действием сил резания, предотвращая смещение при тяжелых режимах обработки.
• Точность индексации 4 угловые секунды – высокая точность позиционирования, обеспечивающая повторяемость сложных переходов и точное совмещение осей.
• Точность повторяемости 20 угловых секунд – стабильность при многократных циклах «зажим-поворот-зажим», что критично при серийном производстве.
• Вес 116 кг – массивная конструкция повышает жёсткость системы и виброустойчивость.

Применение

Поворотный стол HRS-254LF4 предназначен для использования на многоосевых обрабатывающих центрах с ЧПУ. Благодаря высокой точности индексации (4") он подходит для изготовления деталей с требовательными допусками: корпусов клапанов, кронштейнов, элементов пресс-форм. Гидравлический зажим с моментом 1500 Н·м позволяет выполнять черновую обработку без риска смещения заготовки, а программное управление даёт возможность включать стол в автоматический цикл обработки. Вертикальная и горизонтальная нагрузка до 250/125 кг даёт возможность закреплять детали из чугуна, стали и алюминиевых сплавов средних габаритов.

Четвертая ось на базе HRS-254LF4 расширяет функционал станка, позволяя обрабатывать деталь с нескольких сторон за один установ. Высота центров 185 мм совместима с большинством вертикальных и горизонтальных обрабатывающих центров, что упрощает интеграцию. Благодаря сочетанию грузоподъёмности, точности и жёсткого гидравлического зажима, этот поворотный стол подходит для задач, где требуется стабильная и повторяемая позиция при высоких нагрузках.
