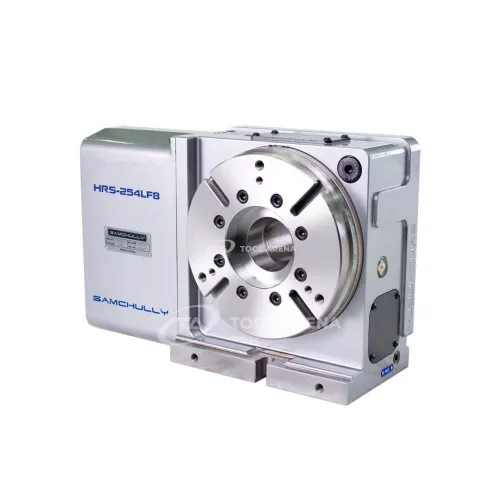

4-я ось, программно управляемый поворотный стол с гидравлическим зажимом HRS-254LF8

4-я ось, программно управляемый поворотный стол с гидравлическим зажимом HRS-254LF8 — точность индексации 4 угловые секунды

Поворотный стол HRS-254LF8 предназначен для установки на обрабатывающие центры с ЧПУ в качестве программируемой 4-й оси. Гидравлический зажим обеспечивает надёжную фиксацию заготовки, а заявленные параметры точности позволяют выполнять позиционирование с высокой угловой точностью.

Конструкция и особенности

Стол имеет рабочую поверхность диаметром 240 мм и высоту центров 185 мм. Корпус рассчитан на установку как в горизонтальной, так и в вертикальной ориентации. Основные характеристики:

• Гидравлический зажим — работает при давлении 25–35 кгс/см² и развивает момент зажима 1500 Н·м. Этого усилия достаточно для фиксации деталей при черновой и чистовой обработке.
• Допустимая нагрузка — 250 кг при горизонтальном расположении стола и 125 кг при вертикальном. Диапазон позволяет обрабатывать заготовки средней массы в различных положениях.
• Точность индексации — 4 угловые секунды. Это показатель однократного позиционирования, характерный для прецизионного оборудования.
• Точность повторяемости — 20 угловых секунд. Значение отражает стабильность при возврате в ранее заданную позицию.
• Вес — 116 кг, что указывает на массивную конструкцию, снижающую влияние вибраций в процессе резания.

Применение

Программно управляемый поворотный стол HRS-254LF8 используется на фрезерных и расточных станках с ЧПУ для многоосевой обработки. Диаметр стола 240 мм и высота центров 185 мм подходят для деталей среднего размера — корпусов, кронштейнов, элементов оснастки. Гидравлический зажим с моментом 1500 Н·м позволяет работать с заготовками, требующими надёжной фиксации под нагрузкой. Точность индексации 4" востребована при обработке поверхностей, где важен строгий угловой допуск.

Поворотный стол HRS-254LF8 с гидравлическим зажимом и точностью индексации 4 угловые секунды — технически сбалансированное решение для организации 4-осевой обработки на станках с ЧПУ. Указанные нагрузки и момент зажима позволяют использовать его для деталей средней массы и габаритов.
