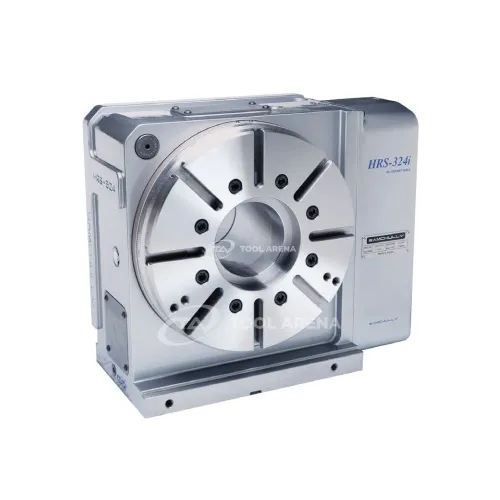

4-я ось, программно управляемый поворотный стол с гидравлическим зажимом HRS-324F8

Программно управляемый поворотный стол HRS-324F8 с гидравлическим зажимом – точность индексации 4" и момент зажима 2300 Н·м

Поворотный стол HRS-324F8 представляет собой четвёртую ось для обрабатывающих центров с ЧПУ. Обеспечивает программируемое вращение заготовки и гидравлическую фиксацию в заданном положении. Высокий момент зажима и точность позиционирования делают его пригодным для операций, требующих жёсткого удержания детали и повторяемых угловых перемещений.

Конструкция и особенности

• Диаметр стола 310 мм – позволяет устанавливать заготовки среднего размера, в том числе с использованием кулачковых патронов или приспособлений.
• Допустимая нагрузка – 350 кг в горизонтальном положении и 180 кг в вертикальном, что даёт возможность обрабатывать относительно тяжёлые детали в разных ориентациях.
• Высота центров 225 мм – определяет максимальную высоту заготовки, которую можно разместить на столе.
• Точность индексации 4 угловые секунды – обеспечивает высокую точность фиксации поворота, что важно для прецизионной обработки.
• Точность повторяемости 20 угловых секунд – гарантирует стабильное воспроизведение позиций при многократных циклах.
• Гидравлический зажим с давлением 25-35 кгс/см² и моментом 2300 Н·м – надёжно блокирует стол в нужном положении, предотвращая смещение под воздействием сил резания.
• Вес 180 кг – следует учитывать при монтаже и расчёте несущей способности станка.

Применение

Стол HRS-324F8 используется как четвёртая ось в фрезерных обрабатывающих центрах для многокоординатной обработки деталей. Позволяет выполнять сверление, фрезерование и растачивание под разными углами без переустановки заготовки. Благодаря высокой точности индексации подходит для деталей с жёсткими допусками. Гидравлический зажим с моментом 2300 Н·м удерживает деталь при черновой обработке. Допустимая нагрузка 350 кг горизонтально даёт возможность обрабатывать крупные корпусные детали на поворотном столе, а вертикальная нагрузка 180 кг позволяет использовать стол в наклонном положении.

Поворотный стол HRS-324F8 с гидравлическим зажимом – программируемая ось для станков с ЧПУ с точностью индексации 4 угловые секунды и моментом зажима 2300 Н·м. Рассчитан на горизонтальную нагрузку до 350 кг и вертикальную до 180 кг, что расширяет возможности обработки сложных деталей в едином установе.
