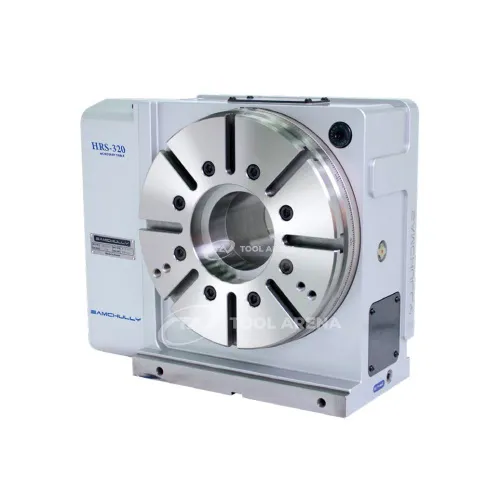

4-я ось, программно управляемый поворотный стол с гидравлическим зажимом HRS-324LF8

Программно управляемый поворотный стол с гидравлическим зажимом HRS-324LF8 – точность индексации 4″ и момент зажима 2300 Н·м

Поворотный стол HRS-324LF8 предназначен для использования в качестве четвёртой оси на фрезерных и обрабатывающих центрах. Он позволяет позиционировать заготовку с высокой угловой точностью и надёжно фиксировать её гидравлическим зажимом в процессе резания.

Конструкция и особенности

• Диаметр стола 310 мм подходит для заготовок среднего размера.
• Высота центров 225 мм задаёт расстояние от стола до оси поворота и влияет на доступ инструмента.
• Горизонтальная нагрузка до 350 кг, вертикальная – до 180 кг; стол пригоден для обработки тяжёлых деталей в двух ориентациях.
• Точность индексации 4 угловых секунды (4″) и повторяемость 20″ – параметры, обеспечивающие стабильное позиционирование при многократных циклах.
• Момент зажима 2300 Н·м фиксирует стол в заданном положении без смещения под нагрузкой резания.
• Гидравлический зажим работает при давлении 25–35 кгс/см².
• Масса стола 180 кг.

Применение

Поворотный стол HRS-324LF8 используется в операциях фрезерования, сверления и растачивания деталей, требующих обработки с нескольких сторон без переустановки. Высокая точность индексации (4″) делает его подходящим для прецизионной механообработки. Диаметр стола 310 мм и нагрузка до 350 кг позволяют закреплять заготовки из стали, чугуна и других материалов средней и крупной массы. Гидравлический зажим с большим моментом (2300 Н·м) удерживает стол неподвижным при черновой и чистовой обработке. Высота центров 225 мм учитывается при настройке рабочего пространства станка.

Программно управляемый поворотный стол HRS-324LF8 – оснастка для обрабатывающих центров, где важны точность углового позиционирования и надёжный гидравлический зажим.
