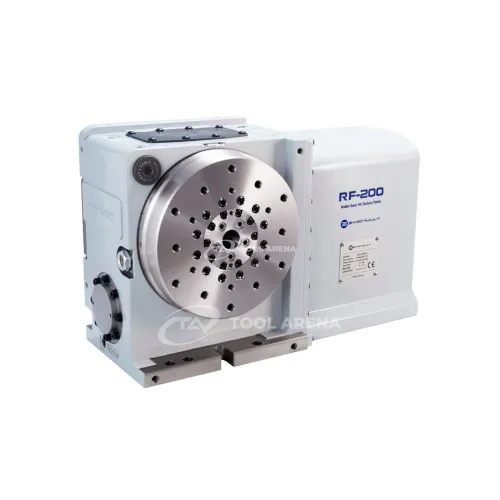

4-я ось, программно управляемый поворотный стол с нулевым люфтом RF-200F12iS

Программно управляемый поворотный стол RF-200F12iS – точность индексации для 4-осевой обработки

Поворотный стол RF-200F12iS является четвёртой осью с пневматическим зажимом и конструкцией с нулевым люфтом. Предназначен для установки на фрезерные обрабатывающие центры с ЧПУ, обеспечивая автоматическое позиционирование заготовки с высокой точностью. Модель рассчитана на горизонтальную и вертикальную нагрузку до 100 кг, что позволяет обрабатывать детали среднего веса.

Конструкция и особенности

• Диаметр стола 200 мм – подходит для установки заготовок и тисков компактных размеров.
• Высота центров 170 мм – определяет расстояние от оси вращения до плоскости стола, что важно при выборе оснастки.
• Пневматический зажим 5–7 кгс/см² – обеспечивает фиксацию стола от проворота во время обработки. Момент зажима составляет 310 Н·м.
• Точность индексации 4 угловых секунды – характеризует разрешающую способность позиционирования поворотной оси.
• Точность повторяемости 20 угловых секунд – показывает стабильность возврата в заданное положение при многократных перемещениях.
• Нулевой люфт – заявленная конструктивная особенность, снижающая влияние зазоров на точность обработки.
• Вес 79 кг – обеспечивает жёсткость при установке на станок.

Применение

Стол используется в задачах многоосевой механической обработки, где требуется программируемое вращение заготовки вокруг четвёртой оси. Характеристики точности (4″ индексация, 20″ повторяемость) позволяют применять RF-200F12iS для фрезерования и сверления деталей с повышенными требованиями к взаимному расположению поверхностей. Пневматический зажим упрощает автоматизацию цикла – фиксация стола происходит от внешнего источника сжатого воздуха. Диаметр 200 мм и нагрузка 100 кг подходят для обработки корпусных деталей, кронштейнов, матриц и другой оснастки из алюминия, стали и пластика.

Четырёхосевой стол RF-200F12iS с нулевым люфтом, точностью индексации 4″ и моментом зажима 310 Н·м является решением для станков с ЧПУ, требующих надёжного позиционирования при автоматизированной обработке.
