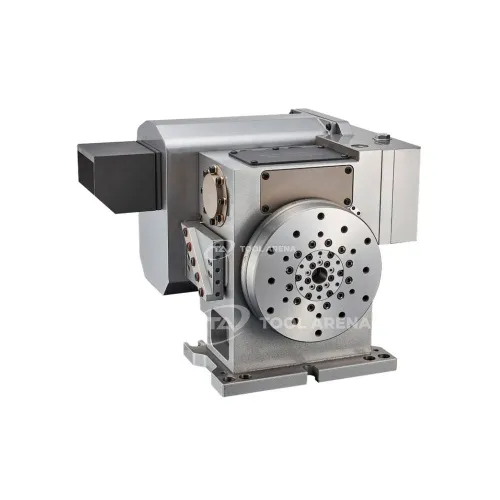

4-я ось, программно управляемый поворотный стол с нулевым люфтом RB-200F4

Программно управляемый поворотный стол RB-200F4 с нулевым люфтом – точность индексации 4”

Поворотный стол RB-200F4 предназначен для использования в качестве 4-й оси в обрабатывающих центрах и станках с ЧПУ. Модель отличается нулевым люфтом, пневматическим зажимом с моментом 300 Н·м и точностью индексации 4 угловые секунды. Диаметр стола 200 мм, допустимая нагрузка – 100 кг как в горизонтальном, так и в вертикальном положении. Стол оснащён программным управлением для интеграции в автоматизированные производственные линии.

Конструкция и особенности

Конструкция стола обеспечивает высокую жёсткость и повторяемость позиционирования. Основные характеристики:

• Диаметр стола – 200 мм, высота центров – 170 мм. Геометрия подходит для обработки деталей среднего размера.
• Пневматический зажим (рабочее давление 5–7 кгс/см²) с моментом зажима 300 Н·м – надёжная фиксация заготовки без люфта.
• Точность индексации – 4 угловые секунды, точность повторяемости – 20 угловых секунд. Такие показатели позволяют выполнять позиционирование с высокой стабильностью.
• Допустимая нагрузка – 100 кг (горизонтальная и вертикальная). Стол выдерживает как массивные детали, так и оснастку.
• Вес – 80 кг. Масса стола способствует снижению вибраций и повышению точности обработки.
• Программное управление – стол подключается к системе ЧПУ и управляется по стандартным протоколам (подробности интеграции уточняются при заказе).

Применение

Стол RB-200F4 используется как 4-я ось в многоосевых обрабатывающих центрах, фрезерных и токарных станках с ЧПУ. Он позволяет выполнять позиционирование заготовки под различными углами без переналадки, что особенно востребовано при изготовлении сложных деталей с большим количеством поверхностей. Благодаря нулевому люфту и высокой повторяемости (20”) стол подходит для прецизионной обработки, а пневматический зажим с моментом 300 Н·м обеспечивает надёжную фиксацию даже при тяжелых режимах резания. Программное управление упрощает интеграцию в автоматизированные линии и роботизированные комплексы.

Поворотный стол RB-200F4 – это решение для тех, кто ищет точное позиционирование, высокую нагрузочную способность и стабильную работу при автоматизированной обработке. Пневматический зажим и характеристики точности делают его подходящим для серийного и единичного производства деталей средней сложности.
