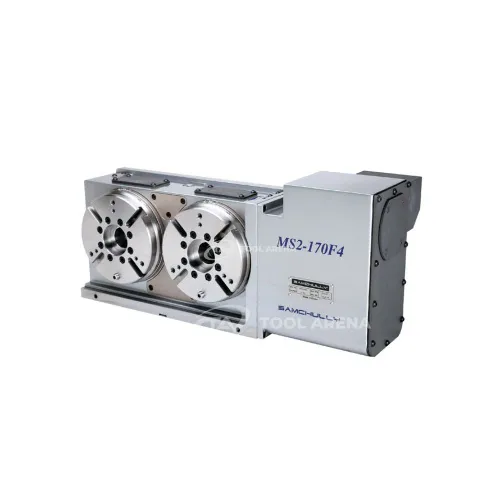

4-я ось, программно управляемый поворотный стол, 2-х шпиндельный MS2-170F4

Программно управляемый двухшпиндельный поворотный стол MS2-170F4 с пневматическим зажимом и точностью индексации 4 угловые секунды

Поворотный стол MS2-170F4 предназначен для использования в качестве 4-й оси на станках с ЧПУ. Модель обеспечивает программное позиционирование заготовки с высокой точностью, что позволяет выполнять обработку с нескольких сторон без переустановки детали. Двухшпиндельная конструкция расширяет технологические возможности оснастки.

Конструкция и особенности

Основные характеристики поворотного стола MS2-170F4:

• Диаметр стола 175 мм и высота центров 140 мм определяют посадочные размеры и подходят для установки заготовок среднего размера.
• Пневматический зажим (5–7 кгс/см²) с моментом зажима 380 Н·m обеспечивает надёжную фиксацию детали во время обработки.
• Допустимая нагрузка: горизонтальная 160 кг, вертикальная 80 кг. Эти значения показывают возможности по весу заготовки в разных положениях стола.
• Точность индексации 4 угловые секунды позволяет точно позиционировать деталь по углу поворота.
• Точность повторяемости 30 угловых секунд характеризует стабильность позиционирования при многократных циклах.
• Вес 87 кг — масса стола, которую следует учитывать при монтаже на станок.

Конструкция стола ориентирована на интеграцию в автоматизированные обрабатывающие комплексы.

Применение

Поворотный стол MS2-170F4 применяется в качестве 4-й оси для фрезерных и расточных станков с ЧПУ. Сценарии использования основаны на его характеристиках:

• Обработка деталей, требующих поворота вокруг одной оси — например, корпусных заготовок, требующих доступа к нескольким граням.
• Заготовки массой до 160 кг в горизонтальной ориентации или до 80 кг в вертикальной — стол подходит для средних по весу деталей.
• Высокая точность индексации (4 угловые секунды) позволяет использовать стол в операциях, где необходимо точное угловое позиционирование.
• Пневматический зажим упрощает автоматизацию цикла зажима/разжима в серийном производстве.

Поворотный стол MS2-170F4 — это двухшпиндельная модель с программным управлением, пневматическим зажимом и точностью индексации 4 угловые секунды. Диаметр стола 175 мм, высота центров 140 мм, нагрузка до 160 кг (горизонтальная) и 80 кг (вертикальная) определяют область применения для ответственных операций, где важны точность и надёжность фиксации заготовки.
