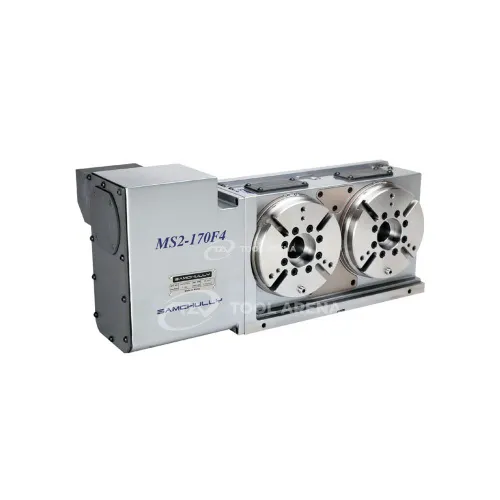

4-я ось, программно управляемый поворотный стол, 2-х шпиндельный MS2-170LF4

Артикул: MS2-170LF4

Характеристики

Диаметр стола, мм

175

Тип стола

Поворотный (4-я ось)

Допустимая нагрузка горизонтальная, кг

160, 160

Все характеристики

Под заказ

Нашли дешевле?

Получить предложение

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Цена на товар указана ориентировочно БЕЗ НДС. Актуальная цена при запросе КП

Описание

4-я ось, программно управляемый поворотный стол, 2-х шпиндельный MS2-170LF4 — двухшпиндельная конструкция для параллельной обработки деталей

Поворотный стол MS2-170LF4 представляет собой программно управляемую двухшпиндельную 4-ю ось для фрезерных станков с ЧПУ. Предназначен для одновременного позиционирования и вращения двух заготовок или оснасток, что позволяет сократить время цикла при серийной обработке. Стол оснащён пневматическим зажимом и рассчитан на высокие нагрузки при точной индексации.

Конструкция и особенности

Диаметр стола: 175 мм, высота центров 140 мм
Допустимая нагрузка: горизонтальная — до 160 кг, вертикальная — до 80 кг
Пневматический зажим: давление 5–7 кгс/см², момент зажима 380 Н·м
Точность индексации: 4 угловые секунды
Точность повторяемости: 30 угловых секунд
Вес: 87 кг

Применение

Двухшпиндельный поворотный стол MS2-170LF4 используется в качестве 4-й оси на фрезерных станках с ЧПУ. Благодаря возможности закрепления двух деталей одновременно, он подходит для операций, требующих параллельной обработки, например, в машиностроении и металлообработке. Высокая горизонтальная нагрузка (160 кг) позволяет работать с массивными заготовками, а точность индексации 4 угловые секунды обеспечивает стабильное позиционирование при многоосевой обработке.

Программно управляемый поворотный стол MS2-170LF4 с двумя шпинделями и пневматическим зажимом рассчитан на нагрузку до 160 кг и обеспечивает точность позиционирования до 4 угловых секунд. Модель интегрируется в станки с ЧПУ как 4-я ось для повышения производительности за счёт параллельной обработки двух заготовок.

Характеристики

Диаметр стола, мм	175
Тип стола	Поворотный (4-я ось)
Допустимая нагрузка горизонтальная, кг	160, 160
Допустимая нагрузка вертикальная, кг	80, 80
Способ зажима	Пневматический 5~7 кгс/см²
Высота центров, мм	140
Точность индексации поворотной оси, сек	-
Точность индексации наклонной оси, сек	-
Точность повторяемости, сек	30
Точность повторения наклонной оси, сек	-
Момент зажима поворотной оси, Н-м	-
Момент зажима наклонной оси, Н-м	-
Момент зажима, Н-м	380

Габариты и вес
Вес, кг	87
