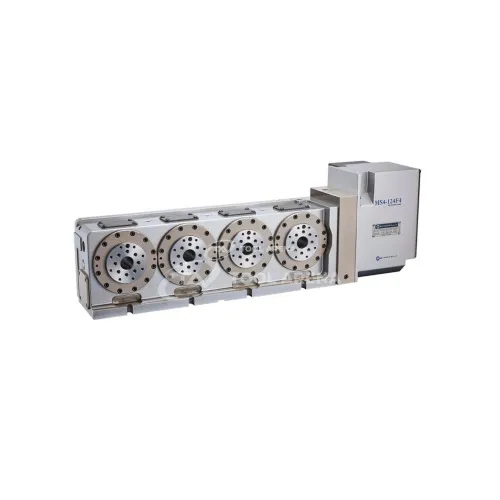

4-я ось, программно управляемый поворотный стол, 4-х шпиндельный с гидравлическим зажимом MS4-124F4

4-я ось, программно управляемый поворотный стол, 4-х шпиндельный с гидравлическим зажимом MS4-124F4 – высокая точность индексации для многошпиндельной обработки

Многошпиндельный поворотный стол MS4-124F4 предназначен для использования в качестве четвёртой оси фрезерных и обрабатывающих центров с ЧПУ. Гидравлическая система зажима и точность индексации 12 угловых секунд обеспечивают позиционирование детали при выполнении сложных операций на нескольких шпинделях одновременно.

Конструкция и особенности

• Диаметр стола – 94,5 мм. Компактная рабочая поверхность подходит для установки небольших и средних заготовок, обеспечивая устойчивость при обработке.
• Гидравлический зажим с давлением 28–38 кгс/см. Надёжная фиксация поворотной оси с моментом зажима 300 Н·м предотвращает смещение детали под нагрузкой.
• Точность индексации – 12 угловых секунд. Высокая дискретность поворота стола необходима для прецизионных операций, требующих многократного точного позиционирования.
• Точность повторяемости – 80 угловых секунд. Гарантирует стабильное возвращение в заданную координату при циклической обработке партии деталей.
• Высота центров – 120 мм. Определяет расстояние от оси вращения до стола, что влияет на доступ инструмента и возможность обработки в сложных ракурсах.
• Допустимая нагрузка: горизонтальная – 30 кг, вертикальная – 15 кг. Позволяет обрабатывать заготовки средней массы без потери точности и жёсткости.
• Вес стола – 115 кг. Массивная конструкция снижает вибрации и повышает стабильность при тяжелых режимах резания.

Применение

Четырёхшпиндельное исполнение стола даёт возможность одновременно обрабатывать несколько одинаковых деталей или выполнять разные операции на одном изделии без смены оснастки. Гидравлический зажим с моментом 300 Н·м и точность индексации 12 угловых секунд востребованы в производстве пресс-форм, штампов, деталей двигателей, корпусов механизмов – везде, где требуется повторяемое позиционирование под разными углами. Допустимая нагрузка до 30 кг в горизонтальной плоскости позволяет работать как с алюминиевыми, так и со стальными заготовками среднего размера.

Гидравлическое управление зажимом обеспечивает быстрый переход между позициями, что сокращает время цикла в серийном производстве. Высота центров 120 мм даёт возможность использовать стандартный инструмент и удлинённые фрезы для глубоких пазов и углублений.

Стол MS4-124F4 – решение для оснащения фрезерных станков с ЧПУ, где требуется совмещение производительности многошпиндельной обработки с точностью позиционирования на уровне 12 угловых секунд и гидравлической фиксацией под нагрузкой до 30 кг.
