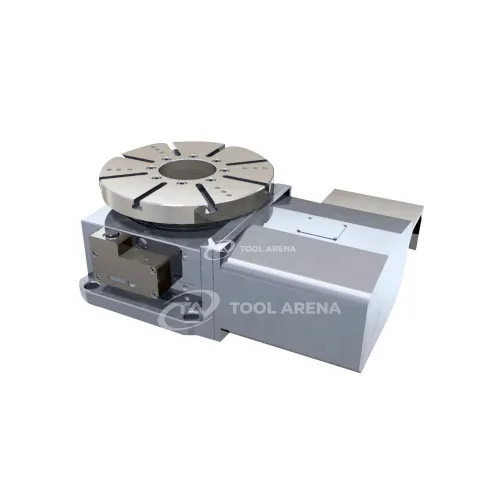

4-я ось, программно управляемый поворотный стол, горизонтальный RHB-300F8

4-я ось, программно управляемый поворотный стол, горизонтальный RHB-300F8 – высокая точность позиционирования

Горизонтальный поворотный стол RHB-300F8 предназначен для использования в качестве программируемой 4-й оси на фрезерных станках с ЧПУ. Модель обеспечивает точное индексирование и повторяемость позиционирования, что позволяет выполнять многостороннюю обработку деталей без переустановки.

Конструкция и особенности

Стол диаметром 300 мм рассчитан на установку заготовок массой до 100 кг как в горизонтальном, так и в вертикальном положении. Высота центров составляет 215 мм, что определяет габаритные ограничения для обрабатываемых деталей.

• Точность индексации: 5 угловых секунд – обеспечивает высокую точность фиксации углового положения стола при обработке.
• Точность повторяемости: 20 угловых секунд – гарантирует стабильное возвращение в заданную позицию при многократных циклах.
• Способ зажима: пневматический (рабочее давление 5–7 кгс/см²) с возможностью установки гидравлического зажима (25–35 кгс/см²) в качестве опции для увеличения усилия фиксации.
• Вес: 100 кг – конструкция обеспечивает жёсткость и устойчивость при обработке.

Применение

Поворотный стол RHB-300F8 применяется в 4-осевой обработке для фрезерования, сверления и растачивания деталей с разных сторон без переустановки. Высокая точность индексации (5 сек) и повторяемости (20 сек) позволяет выполнять операции, требующие точного углового позиционирования, например, изготовление корпусных деталей, штампов и пресс-форм. Нагрузка до 100 кг подходит для заготовок средней массы, а пневматический зажим обеспечивает быстрое и надёжное фиксирование стола.

Программно управляемый горизонтальный поворотный стол RHB-300F8 с диаметром 300 мм, точностью индексации 5 угловых секунд и возможностью выбора типа зажима подходит для оснащения фрезерных станков с ЧПУ, где требуется точное позиционирование и повторяемость при многосторонней обработке.
