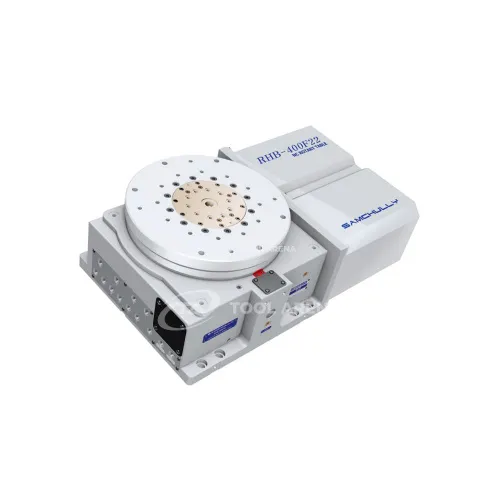

4-я ось, программно управляемый поворотный стол, горизонтальный с гидравлическим зажимом RHB-400F22

Программно управляемый поворотный стол RHB-400F22 - высокая точность позиционирования и гидравлический зажим для тяжёлых обрабатывающих центров

Поворотный стол RHB-400F22 представляет собой четвёртую ось с гидравлическим зажимом, предназначенную для горизонтальной установки в составе обрабатывающих центров с ЧПУ. Модель обеспечивает точную фиксацию детали и её поворот для многосторонней обработки с высокой повторяемостью.

Конструкция и особенности

• Диаметр стола 400 мм - позволяет размещать крупногабаритные заготовки средней массы.
• Высота центров 235 мм - оптимизирует пространство рабочей зоны для установки оснастки и деталей.
• Гидравлический зажим 25-35 кгс/см² обеспечивает момент зажима 3000 Н·м - надёжная фиксация при обработке с большими усилиями резания.
• Допустимая нагрузка: 600 кг в горизонтальном положении, 100 кг в вертикальном - подходит для тяжёлых деталей и приспособлений.
• Точность индексации: 5 угловых секунд - высокая точность позиционирования при повороте стола.
• Точность повторяемости: 20 угловых секунд - стабильное совпадение позиций при многократных циклах обработки.
• Вес 100 кг - компактная конструкция упрощает монтаж на станке.

Применение

Стол RHB-400F22 используется как четвёртая управляемая ось в фрезерных и расточных обрабатывающих центрах. Горизонтальное расположение и высокая допустимая нагрузка позволяют обрабатывать детали весом до 600 кг с нескольких сторон без переустановки. Гидравлический зажим с моментом 3000 Н·м надёжно удерживает заготовку при черновой и чистовой обработке. Точность индексации 5 угл. сек и повторяемость 20 угл. сек подходят для позиционирования при сверлении, фрезеровании и растачивании отверстий с угловыми допусками.

Поворотный стол RHB-400F22 с гидравлическим зажимом, диаметром 400 мм и точностью индексации 5 угловых секунд - решение для задач, требующих высокой точности позиционирования и надёжной фиксации тяжёлых заготовок на горизонтальной оси.
