4-я и 5-я ось, программно управляемый наклонно-поворотный стол с гидравлическим зажимом TMA-200FF

Программно управляемый наклонно-поворотный стол с гидравлическим зажимом TMA-200FF — точность позиционирования 4/8 угловых секунд

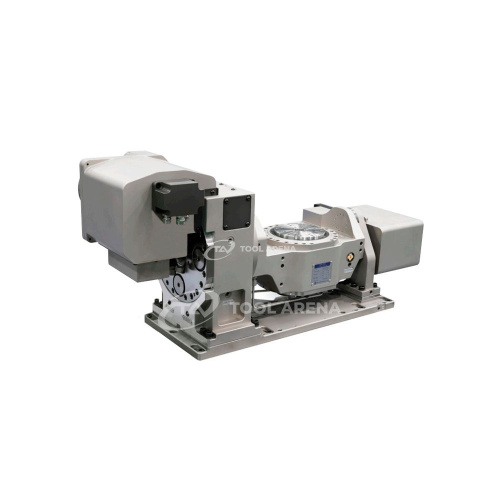

Наклонно-поворотный стол TMA-200FF представляет собой двухосевой модуль (4-я и 5-я ось) для станков с ЧПУ. Устройство оснащено гидравлическим зажимом, обеспечивающим надёжную фиксацию заготовки, и позволяет вести многостороннюю обработку без переустановки детали. Благодаря компактным габаритам и высокой точности индексации стол подходит для серийного производства сложных деталей из металла.

Конструкция и особенности

• Диаметр стола 140 мм — рабочая поверхность рассчитана на установку небольших заготовок и оснастки.
• Допустимая нагрузка до 100 кг в горизонтальном и вертикальном положении — стол выдерживает типовые детали среднего веса.
• Гидравлический зажим 21~25 кгс/см² — жёсткая фиксация заготовки во время резания, исключающая смещение.
• Высота центров 230 мм — определяет габаритную высоту стола и зону обработки.
• Точность индексации поворотной оси 4 угловые секунды, наклонной оси 8 угловых секунд — высокая точность позиционирования для прецизионной обработки.
• Точность повторения поворотной оси 30 угловых секунд, наклонной оси 45 угловых секунд — обеспечивает стабильность при многократных циклах.
• Вес 250 кг — массивная конструкция с чугунной станиной, гасящая вибрации.

Применение

Стол TMA-200FF предназначен для оснащения фрезерных, расточных и сверлильных станков с ЧПУ. Наличие двух управляемых осей (поворотной и наклонной) позволяет обрабатывать детали под произвольными углами без перебазирования. Это востребовано при изготовлении корпусных деталей, рычагов, кронштейнов, пресс-форм и штампов. Точность индексации до 4 угловых секунд подходит для операций, требующих строгих допусков. Гидравлический зажим обеспечивает безопасную фиксацию при черновой и чистовой обработке.

Наклонно-поворотный стол TMA-200FF с гидравлическим зажимом и точностью позиционирования 4/8 угловых секунд — решение для многоосевой обработки компактных деталей на станках с ЧПУ. Конструкция с нагрузкой до 100 кг и диаметром стола 140 мм подходит для серийного производства, где важны жёсткость зажима и повторяемость результатов.
