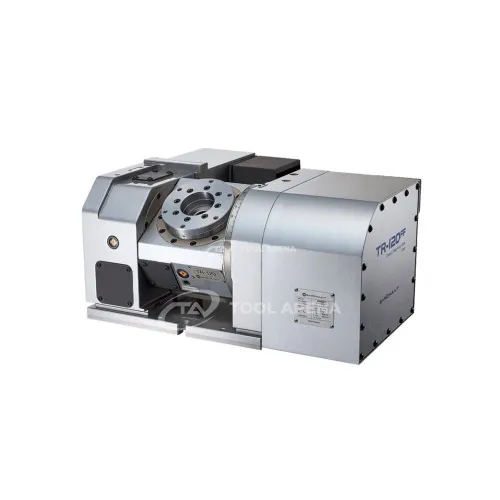

4-я и 5-я ось, программно управляемый наклонно-поворотный стол с гидравлическим зажимом TR-120FF

Наклонно-поворотный стол TR-120FF с гидравлическим зажимом – точность повторения 4 угловые секунды

Наклонно-поворотный стол TR-120FF представляет собой компактное устройство для реализации 4-й и 5-й осей на фрезерных станках с ЧПУ. Оснащён гидравлическим зажимом с рабочим давлением 21–25 кгс/см², обеспечивает фиксацию заготовки в двух осях. Диаметр стола 130 мм, допустимая нагрузка до 35 кг в горизонтальном положении и до 20 кг в вертикальном. Точность индексации поворотной оси 40 угловых секунд, наклонной – 60 угловых секунд. Высокая точность повторения (4 угловые секунды) для обеих осей гарантирует стабильность обработки повторяющихся деталей.

Конструкция и особенности

• Диаметр стола 130 мм – подходит для небольших и средних заготовок.
• Гидравлический зажим (21–25 кгс/см²) создаёт момент зажима поворотной оси 200 Н·м и наклонной оси 300 Н·м, обеспечивая надёжную фиксацию детали во время обработки.
• Точность индексации: 40 угловых секунд для поворотной оси и 60 угловых секунд для наклонной оси – позволяет позиционировать деталь с высокой точностью.
• Точность повторения 4 угловые секунды для обеих осей – гарантирует идентичность позиционирования при многократной обработке однотипных деталей.
• Высота центров 150 мм – облегчает интеграцию стола в рабочую зону станка.
• Допустимая нагрузка: 35 кг в горизонтальном и 20 кг в вертикальном положении – достаточна для большинства компактных деталей.
• Вес 120 кг – стол обладает жёсткой стабильной конструкцией.

Применение

Стол TR-120FF предназначен для многоосевой обработки сложных деталей из металла и других материалов на фрезерных станках с ЧПУ. Диаметр стола 130 мм и нагрузка до 35 кг позволяют обрабатывать небольшие корпусные и профильные заготовки. Точность повторения 4 угловые секунды делает его пригодным для серийного производства, где важна идентичность каждой детали. Стол особенно эффективен при фрезеровании наклонных поверхностей, гравировке и изготовлении прототипов.

Программно управляемый наклонно-поворотный стол TR-120FF с гидравлическим зажимом – компактное и точное решение для 5-осевой обработки с высокой повторяемостью и надёжной фиксацией.
