4-я и 5-я ось, программно управляемый наклонно-поворотный стол с гидравлическим зажимом TR-200FF

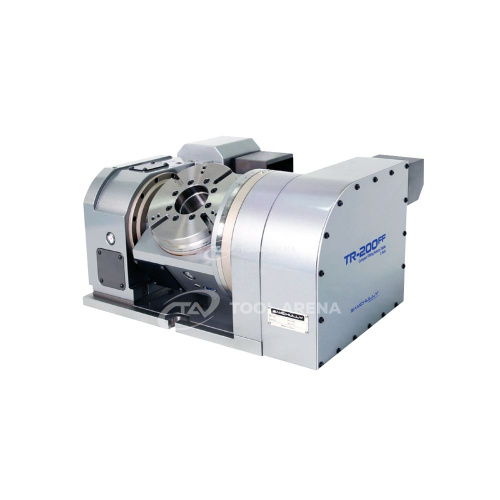

Программно управляемый наклонно-поворотный стол TR-200FF – гидравлический зажим и высокая точность позиционирования

Наклонно-поворотный стол TR-200FF с гидравлическим зажимом предназначен для использования в качестве 4-й и 5-й оси на станках с ЧПУ. Он обеспечивает программное управление двумя дополнительными осями – поворотом и наклоном, что позволяет выполнять многостороннюю обработку деталей без переустановки. Модель рассчитана на установку заготовок диаметром до 200 мм и оснащена гидравлическим зажимом с рабочим давлением 25–35 кгс/см².

Конструкция и особенности

• Диаметр стола 200 мм – подходит для компактных и средних деталей, обеспечивая устойчивую базу для закрепления.
• Допустимая нагрузка: горизонтальная – 60 кг, вертикальная – 40 кг. Позволяет обрабатывать заготовки различной ориентации с сохранением жёсткости.
• Гидравлический зажим с давлением 25–35 кгс/см² обеспечивает надёжную фиксацию осей в процессе резания.
• Высота центров 180 мм – определяет рабочую зону и совместимость с типовыми фрезерными и токарными станками.
• Точность индексации: поворотная ось – 30 угловых секунд, наклонная ось – 60 угловых секунд. Высокая точность позиционирования для прецизионных операций.
• Точность повторения обеих осей – 4 угловые секунды, что гарантирует стабильность результатов при многократных переходах.
• Момент зажима: поворотная ось – 450 Н·м, наклонная ось – 800 Н·м. Большой момент наклона позволяет надёжно фиксировать ось под нагрузкой при тяжёлых режимах резания.
• Вес 250 кг – массивная конструкция снижает вибрации и повышает жёсткость системы.

Применение

Стол TR-200FF применяется в многоосевой обработке на фрезерных, расточных и обрабатывающих центрах с ЧПУ. Благодаря двум управляемым осям (поворот и наклон) возможно фрезерование сложных поверхностей, сверление под углом, обработка наклонных плоскостей и создание деталей с криволинейными контурами. Высокая точность повторения (4″) и момент зажима наклонной оси 800 Н·м делают его пригодным для чистовой и получистовой обработки металлов, включая сталь и чугун. Гидравлический зажим обеспечивает автоматическую фиксацию осей по команде от системы ЧПУ, что сокращает время цикла.

Наклонно-поворотный стол TR-200FF с гидравлическим зажимом сочетает компактные габариты (стол 200 мм) с высокой точностью индексации и большим моментом фиксации наклонной оси, что позволяет эффективно использовать его в автоматизированном производстве для обработки деталей средней сложности.
