4-я и 5-я ось, программно управляемый наклонно-поворотный стол с гидравлическим зажимом TR-320FF

4-я и 5-я ось, программно управляемый наклонно-поворотный стол TR-320FF с гидравлическим зажимом и высоким моментом фиксации

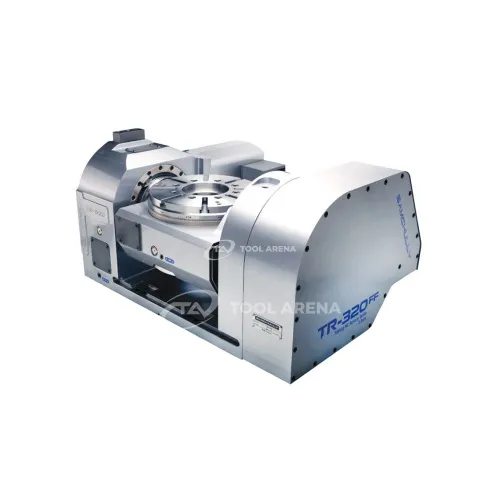

Наклонно-поворотный стол TR-320FF предназначен для использования в качестве 4-й и 5-й оси на станках с ЧПУ. Модель оснащена гидравлическим зажимом и обеспечивает позиционирование заготовки по двум осям – поворотной и наклонной. Благодаря программному управлению стол интегрируется в автоматизированные циклы обработки сложных деталей.

Конструкция и особенности

• Диаметр стола 310 мм – достаточен для установки заготовок среднего размера и типовых приспособлений.
• Допустимая нагрузка: горизонтальная – 150 кг, вертикальная – 100 кг. Позволяет обрабатывать детали массой до 100 кг в горизонтальном положении и до 150 кг при боковой установке.
• Гидравлический зажим (25–35 кгс/см²) – обеспечивает надёжную фиксацию заготовки во время резания за счёт высокого усилия.
• Высота центров 242 мм – определяет доступное пространство для обработки и подходит для установки заготовок с учётом габаритов инструмента.
• Точность индексации: поворотная ось – 30 угловых секунд, наклонная ось – 60 угловых секунд. Позиционирование выполняется с высокой дискретностью.
• Точность повторения: поворотная ось – 4 угловых секунды, наклонная ось – 8 угловых секунд. Обеспечивает стабильность позиционирования при многократных циклах обработки.
• Момент зажима: поворотная ось – 2300 Н·м, наклонная ось – 2600 Н·м. Высокие моменты фиксации предотвращают смещение заготовки под действием сил резания.
• Вес 410 кг – отражает массивную конструкцию, способную выдерживать интенсивные нагрузки.

Применение

Стол TR-320FF используется на фрезерных и многоцелевых станках для обработки деталей, требующих позиционирования по двум дополнительным осям. Примеры применения – изготовление корпусных деталей, штампов, пресс-форм, лопаток турбин и других изделий с наклонными поверхностями и поднутрениями. Гидравлический зажим с моментом 2300–2600 Н·м подходит для черновой и чистовой обработки цветных и чёрных металлов. Высокая точность повторения (4″ и 8″) позволяет выполнять многопроходные операции с минимальным разбросом координат.

Программно управляемый наклонно-поворотный стол TR-320FF с гидравлическим зажимом – решение для оснащения 4-й и 5-й оси, сочетающее значительный момент фиксации, точность позиционирования и грузоподъёмность до 150 кг.
