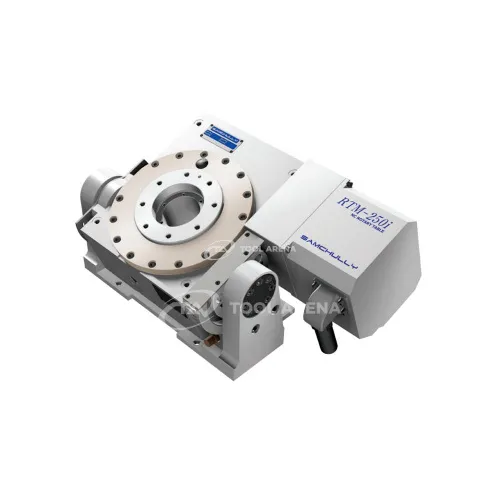

4-я ось, программно управляемый наклонно-поворотный стол (наклонная ось механическая) RTM-250F4

Артикул: RTM-250F4

Характеристики

Диаметр стола, мм

164.5

Тип стола

Наклонно-поворотный (5-осевой)

Допустимая нагрузка горизонтальная, кг

200

Все характеристики

Под заказ

Нашли дешевле?

Получить предложение

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Цена на товар указана ориентировочно БЕЗ НДС. Актуальная цена при запросе КП

Описание

Наклонно-поворотный стол RTM-250F4 – точность индексации 20'' и пневматический зажим 125 Н·м

Программно управляемый наклонно-поворотный стол RTM-250F4 (4-я ось) с механической наклонной осью предназначен для позиционирования заготовок при многокоординатной обработке. Оснащён пневматическим зажимом с рабочим давлением 5–7 кгс/см² и развивает момент зажима 125 Н·м. Обеспечивает точность индексации 20 угловых секунд и повторяемость 4 угловых секунды.

Конструкция и особенности

Диаметр стола – 164,5 мм. Подходит для компактных заготовок.
Допустимая нагрузка – 200 кг в горизонтальном положении, 125 кг в вертикальном. Позволяет обрабатывать детали средней массы.
Способ зажима – пневматический (5–7 кгс/см²). Момент зажима 125 Н·м обеспечивает надёжную фиксацию оснастки.
Точность индексации – 20 угловых секунд. Точность повторяемости – 4 угловые секунды. Высокий класс точности для позиционирования.
Высота центров – 235 мм (при 0°) и 224 мм (при 90°). Изменяется в зависимости от угла наклона.
Вес – 750 кг. Массивная конструкция снижает вибрации и повышает жёсткость.

Применение

Стол используется в качестве 4-й оси на фрезерных и обрабатывающих центрах для наклонно-поворотного позиционирования заготовок. Механическая наклонная ось подходит для задач, требующих высокой точности и повторяемости (например, обработка сложных профилей, пазов, отверстий под разными углами). Пневматический зажим позволяет автоматизировать циклы фиксации/раскрепления в серийном производстве.

Наклонно-поворотный стол RTM-250F4 с высокой точностью индексации (20'') и нагрузкой до 200 кг обеспечивает надёжное позиционирование для многокоординатной обработки компактных деталей.

Характеристики

Диаметр стола, мм	164.5
Тип стола	Наклонно-поворотный (5-осевой)
Допустимая нагрузка горизонтальная, кг	200
Допустимая нагрузка вертикальная, кг	125
Способ зажима	Пневматический 5~7 кгс/см²
Высота центров, мм	235(0°), 224(90°)
Точность индексации поворотной оси, сек	-
Точность индексации наклонной оси, сек	-
Точность повторяемости, сек	4
Точность повторения наклонной оси, сек	-
Момент зажима поворотной оси, Н-м	-
Момент зажима наклонной оси, Н-м	-
Момент зажима, Н-м	125

Габариты и вес
Вес, кг	750
