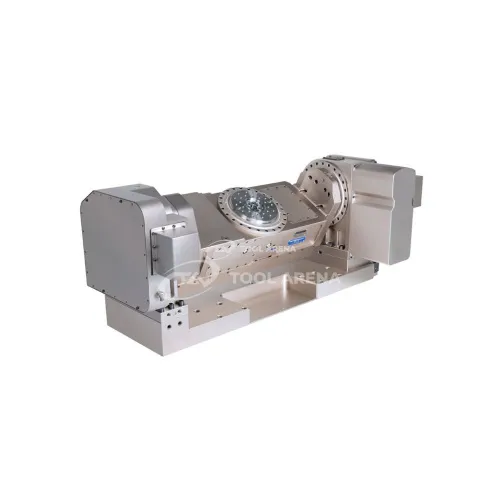

4-я ось, программно управляемый наклонно-поворотный стол с гидравлическим зажимом MTR1-254FF

Программно управляемый наклонно-поворотный стол с гидравлическим зажимом MTR1-254FF – высокая точность для 4-осевой обработки

Модель MTR1-254FF представляет собой прецизионный наклонно-поворотный стол, предназначенный для использования в качестве четвёртой оси на станках с ЧПУ. Устройство обеспечивает позиционирование заготовки по двум управляемым координатам – наклону и повороту – с фиксацией гидравлическим зажимом. Подходит для интеграции в обрабатывающие центры и специализированное оборудование, где требуется обработка сложных поверхностей за одну установку.

Конструкция и особенности

Стол оснащён двумя прецизионными осями:

• Точность индексации поворотной и наклонной осей составляет 4 угловых секунды, что позволяет выполнять точное угловое позиционирование.
• Точность повторения наклонной оси – 1/120 угловой секунды, поворотной оси – 1/90 угловой секунды. Эти значения характеризуют стабильность возврата в заданное положение при многократных циклах.

Зажим стола реализован гидравлически при давлении 25–35 кгс/см². Момент зажима поворотной оси – 40 Н·м, наклонной оси – 60 Н·м, что обеспечивает надёжную фиксацию в заданном положении при обработке. Диаметр стола – 178 мм, высота центров – 430 мм. Допустимая нагрузка составляет 100 кг в горизонтальной ориентации и 60 кг в вертикальной. Вес изделия – 650 кг.

Применение

Благодаря наличию двух управляемых осей и гидравлическому зажиму, стол MTR1-254FF применяется в операциях, требующих одновременной фиксации заготовки по нескольким угловым координатам. Типовые сценарии использования:

• Фрезерование сложных контуров и наклонных поверхностей на 4-осевых обрабатывающих центрах;
• Сверление и расточка отверстий под различными углами без переустановки детали;
• Обработка деталей, где требуется высокая повторяемость угловых положений – например, в пресс-формах или корпусных деталях.

Гидравлический зажим с моментом до 60 Н·м на наклонной оси подходит для фиксации заготовок среднего веса при интенсивной механической обработке.

Программно управляемый наклонно-поворотный стол MTR1-254FF – решение для оснащения станков четвёртой осью с точностью до 4 угловых секунд и гидравлической фиксацией. Параметры стола (диаметр 178 мм, нагрузки 100/60 кг) позволяют обрабатывать детали, требующие одновременно поворота и наклона, с высокой стабильностью позиционирования.
