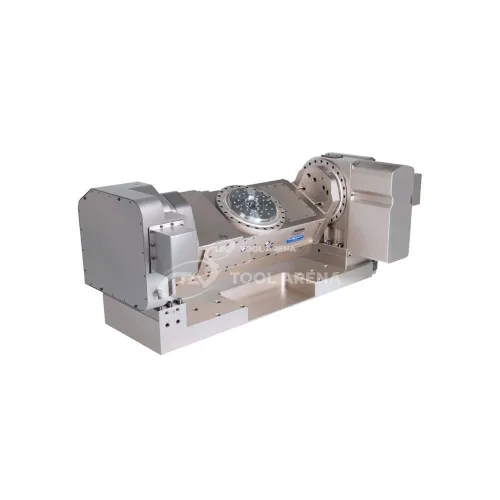

4-я ось, программно управляемый наклонно-поворотный стол с гидравлическим зажимом MTR1-324FF

4-я ось, программно управляемый наклонно-поворотный стол с гидравлическим зажимом MTR1-324FF – точность индексации 4 угловые секунды

Наклонно-поворотный стол MTR1-324FF предназначен для использования в качестве программно управляемой 4-й оси на фрезерных станках и обрабатывающих центрах. Модель оснащена гидравлическим зажимом (рабочее давление 25–35 кгс/см²) и обеспечивает фиксацию как поворотной, так и наклонной оси. Благодаря точности индексации и повторяемости стол подходит для задач, требующих точного позиционирования заготовки.

Конструкция и особенности

• Диаметр стола 220 мм – позволяет размещать заготовки среднего размера для 4-осевой обработки.
• Гидравлический зажим 25–35 кгс/см² – обеспечивает надёжную фиксацию осей при механической обработке.
• Высота центров 449 мм – характеристики совместимости с типовыми обрабатывающими центрами.
• Точность индексации поворотной и наклонной оси – 4 угловые секунды – высокое разрешение позиционирования для сложных операций.
• Точность повторения поворотной и наклонной оси – 1/120 угловой секунды – стабильность при многократных циклах позиционирования.
• Момент зажима поворотной оси – 40 Н·м, наклонной оси – 60 Н·м – удерживающее усилие для противодействия силам резания.
• Допустимая нагрузка 100 кг (горизонтальная и вертикальная) – возможность установки заготовок массой до 100 кг без потери точности.
• Вес стола 900 кг – массивная конструкция для жёсткости и виброустойчивости.

Применение

Стол MTR1-324FF используется в 4-осевой обработке деталей на станках с ЧПУ. Гидравлический зажим позволяет фиксировать оси при черновой и чистовой обработке, а точность повторения 1/120″ подходит для операций, требующих многократного позиционирования с высокой повторяемостью. Допустимая нагрузка 100 кг даёт возможность обрабатывать среднегабаритные корпусные детали без переустановки.

Программно управляемый наклонно-поворотный стол MTR1-324FF с гидравлическим зажимом сочетает точность индексации 4″ и надёжную фиксацию осей, обеспечивая стабильное позиционирование заготовки при 4-осевой обработке на фрезерных станках.
