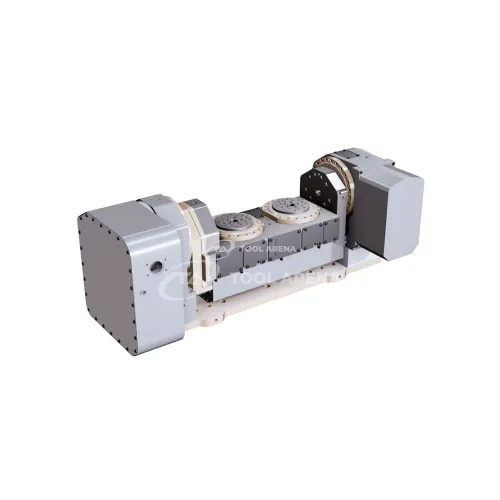

Программно управляемый наклонно-поворотный стол, 2-х шпиндельный с гидравлическим зажимом MTR2-15420FF

Наклонно-поворотный стол 2-х шпиндельный с гидравлическим зажимом MTR2-15420FF - точность позиционирования для двух осей

Программно управляемый наклонно-поворотный стол MTR2-15420FF предназначен для оснащения обрабатывающих центров. Модель обеспечивает вращение по двум осям (поворотной и наклонной) с фиксацией детали гидравлическим зажимом. Конструкция включает два шпинделя, что позволяет обрабатывать заготовки с разных сторон без переустановки.

Конструкция и особенности

Стол оснащен двумя независимыми осями, каждая из которых имеет собственный механизм зажима. Основные технические параметры:

• Диаметр стола 115 мм - подходит для компактных заготовок и мелкосерийного производства.
• Допустимая нагрузка 100 кг (горизонтальная и вертикальная) - позволяет устанавливать детали среднего веса.
• Гидравлический зажим 25-35 кгс/см² - обеспечивает надежное удержание при обработке.
• Высота центров 226 мм - определяет габариты и совместимость с оборудованием.
• Точность индексации поворотной оси 4 угловые секунды и наклонной оси 4 угловые секунды - позволяет выполнять позиционирование с высокой дискретностью.
• Точность повторения поворотной и наклонной оси 1/120 угловой секунды - обеспечивает стабильность при многократных циклах.
• Момент зажима поворотной оси 40 Н·м, наклонной оси 60 Н·м - достаточен для фиксации при типовых операциях фрезерования и сверления.

Двухшпиндельная конструкция позволяет одновременно закреплять две заготовки или обрабатывать деталь с двух сторон за одну установку.

Применение

Стол используется на фрезерных и многоцелевых станках для пятисторонней обработки. Благодаря независимому управлению поворотной и наклонной осями возможна обработка сложных поверхностей под разными углами. Диаметр стола и высота центров подходят для установки в компактные обрабатывающие центры. Гидравлический зажим с моментом до 60 Н·м на наклонной оси рекомендуется для операций с умеренными нагрузками резания.

Программно управляемый наклонно-поворотный стол MTR2-15420FF с двумя шпинделями и точностью индексации 4 угловые секунды по каждой оси является решением для прецизионного позиционирования. Модель оснащена гидравлическим зажимом и рассчитана на нагрузку до 100 кг.
