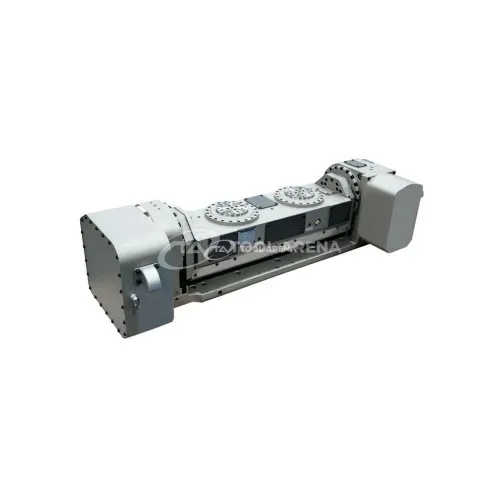

5-я ось, программно управляемый наклонно-поворотный стол, 2-х шпиндельный с гидравлическим зажимом MTR2-17432FF
Цена на товар указана ориентировочно БЕЗ НДС. Актуальная цена при запросе КП
5-я ось, программно управляемый наклонно-поворотный стол, 2-х шпиндельный с гидравлическим зажимом MTR2-17432FF — точность повторения 4 угловые секунды
Программно управляемый наклонно-поворотный стол с двумя шпинделями, оснащенный гидравлическим зажимом, предназначен для использования в качестве 5-й оси на станках с ЧПУ. Диаметр стола 110 мм, допустимая нагрузка до 40 кг как в горизонтальном, так и в вертикальном положении. Высота центров 197 мм.
Конструкция и особенности
- Гидравлический зажим с рабочим давлением 25-35 кгс/см² обеспечивает фиксацию обрабатываемых деталей.
- Момент зажима поворотной оси - 600 Н·м, наклонной оси - 900 Н·м, что позволяет удерживать заготовки при значительных усилиях резания.
- Точность индексации поворотной оси составляет 40 угловых секунд, наклонной оси - 60 угловых секунд.
- Точность повторения (повторяемость) обеих осей - 4 угловые секунды, что обеспечивает стабильное позиционирование при многократных циклах обработки.
- Диаметр стола 110 мм подходит для установки деталей средних размеров.
- Вес конструкции - 295 кг, что говорит о жесткости и устойчивости стола.
Применение
Данный наклонно-поворотный стол применяется для 5-осевой обработки на фрезерных и многоцелевых станках с ЧПУ. Благодаря двум шпинделям возможна одновременная обработка двух деталей или сложных поверхностей. Высокая точность повторения (4 угловые секунды) и значительные моменты зажима делают его пригодным для чистовой и получистовой обработки металлов и сплавов. Стол может быть использован в автоматизированном производстве при изготовлении корпусных деталей, кронштейнов, пресс-форм.
Программно управляемый наклонно-поворотный стол с гидравлическим зажимом MTR2-17432FF сочетает точность позиционирования, высокие моменты зажима и нагрузочную способность для эффективной 5-осевой обработки на станках с ЧПУ.
| Диаметр стола, мм | 110 |
| Допустимая нагрузка горизонтальная, кг | 40, 40 |
| Допустимая нагрузка вертикальная, кг | 40, 40 |
| Способ зажима | Гидравлический 25~35 кгс/см² |
| Высота центров, мм | 197 |
| Точность индексации поворотной оси, сек | 40 |
| Точность индексации наклонной оси, сек | 60 |
| Точность повторяемости, сек | - |
| Точность повторения наклонной оси, сек | 4 |
| Момент зажима поворотной оси, Н-м | 600 |
| Момент зажима наклонной оси, Н-м | 900 |
| Момент зажима, Н-м | - |
| Габариты и вес | |
| Вес, кг | 295 |
