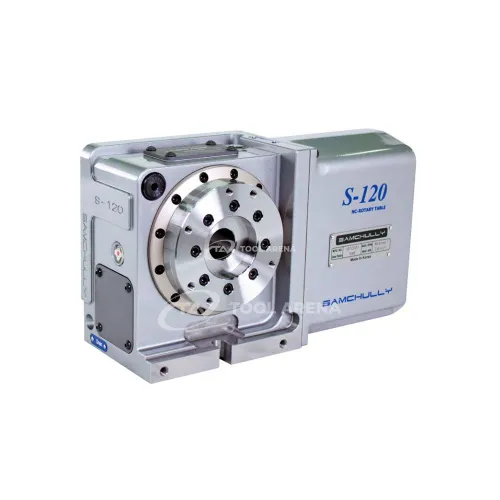

Программно управляемый поворотный стол S-120Y2

Программно управляемый поворотный стол S-120Y2 – прецизионная точность и пневматический зажим

Поворотный стол S-120Y2 предназначен для позиционирования заготовок при обработке на станках с ЧПУ. Устройство обеспечивает вращение детали вокруг оси с высокой повторяемостью и фиксацию пневматическим зажимом, что позволяет автоматизировать операции фрезерования, сверления и растачивания.

Конструкция и особенности

• Диаметр стола 124 мм – подходит для установки заготовок среднего размера.
• Допустимая нагрузка: 120 кг в горизонтальном положении и 60 кг в вертикальном – позволяет обрабатывать как плоские, так и угловые детали.
• Пневматический зажим давлением 5–7 кгс/см² – автоматическая фиксация стола без участия оператора.
• Момент зажима 150 Н·м – достаточен для удержания заготовок при механической обработке.
• Точность индексации 30 угловых секунд – обеспечивает точное позиционирование при каждом повороте.
• Точность повторяемости 4 угловые секунды – гарантирует стабильное возвращение в заданную позицию, что важно для многопроходных операций.
• Высота центров 120 мм – соответствует типовым размерам фрезерных станков.
• Вес 35 кг – компактная и жёсткая конструкция.

Применение

Благодаря высокой точности повторяемости (4 угловые секунды) и пневматическому зажиму стол S-120Y2 используется в автоматизированных линиях и обрабатывающих центрах для:
- обработки деталей с нескольких сторон за одну установку;
- выполнения операций, требующих точного углового позиционирования (например, сверление отверстий по окружности);
- работы с заготовками весом до 120 кг при горизонтальной установке или до 60 кг – при вертикальной.

Программно управляемый поворотный стол S-120Y2 сочетает компактные габариты (диаметр 124 мм) с надёжным пневматическим зажимом и прецизионной повторяемостью 4 угловые секунды – решение для задач, где важны точность и автоматизация смены позиции.
