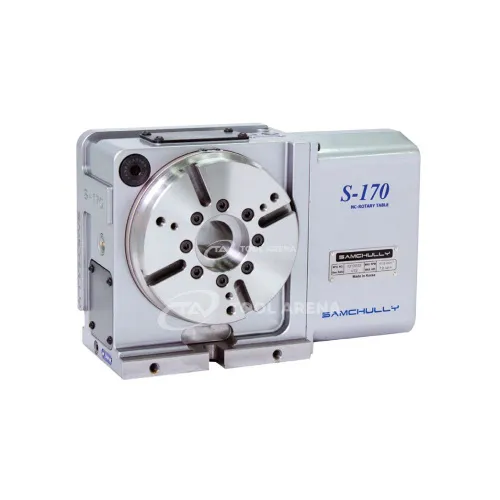

Программно управляемый поворотный стол S-170Y2
Цена на товар указана ориентировочно БЕЗ НДС. Актуальная цена при запросе КП
Программно управляемый поворотный стол S-170Y2 — высокая точность позиционирования для прецизионной обработки
Поворотный стол S-170Y2 с программным управлением предназначен для оснащения обрабатывающих центров и фрезерных станков с ЧПУ. Модель обеспечивает точное позиционирование заготовки по оси вращения и надёжный пневматический зажим, что делает её подходящей для операций, требующих повторяемости и минимальных отклонений.
Конструкция и особенности
Стол диаметром 175 мм оснащён пневматическим зажимом с рабочим давлением 5–7 кгс/см² и развивает момент зажима 380 Н·м. Высота центров составляет 140 мм — это позволяет выставлять заготовку с учётом габаритов инструмента. Ключевые характеристики точности:
- Точность индексации — 20 угловых секунд, что гарантирует стабильное угловое положение при обработке.
- Точность повторяемости — 4 угловые секунды, обеспечивая высокую воспроизводимость результатов при серийных операциях.
Стол рассчитан на горизонтальную нагрузку до 160 кг и вертикальную — до 80 кг, а собственный вес изделия 52 кг. Благодаря этим параметрам конструкция сохраняет жёсткость при установке деталей среднего веса и размера.
Применение
Модель S-170Y2 применяется на фрезерных станках для обработки деталей, требующих поворота по одной оси: фрезерование пазов, сверление под углом, контурная обработка. Диаметр стола 175 мм и высота центров 140 мм позволяют размещать заготовки типовых размеров, а пневматический зажим с моментом 380 Н·м надёжно фиксирует деталь при резании. Высокая точность индексации (20″) и повторяемости (4″) делает стол пригодным для прецизионных работ, в том числе в мелкосерийном и единичном производстве.
Поворотный стол S-170Y2 — программно управляемая ось с точным позиционированием, пневматическим зажимом и несущей способностью до 160 кг, подходящая для оснащения станков с ЧПУ в условиях, где требуется стабильность и повторяемость обработки.
| Диаметр стола, мм | 175 |
| Допустимая нагрузка горизонтальная, кг | 160 |
| Допустимая нагрузка вертикальная, кг | 80 |
| Способ зажима | Пневматический 5~7 кгс/см² |
| Высота центров, мм | 140 |
| Точность индексации поворотной оси, сек | - |
| Точность индексации наклонной оси, сек | - |
| Точность повторяемости, сек | 4 |
| Точность повторения наклонной оси, сек | - |
| Момент зажима поворотной оси, Н-м | - |
| Момент зажима наклонной оси, Н-м | - |
| Момент зажима, Н-м | 380 |
| Габариты и вес | |
| Вес, кг | 52 |
